Thông số kỹ thuật thang máy gia đình 450Kg.
Số tầng: 7 (Điểm dừng).
Tải trọng: 450kg.
Tốc độ: 60m/Phút.
Kích thước thông thủy hố thang: 1700 x 1500mm (Rộng x Sâu).
Kích thước Cabin: 1300 x 900 x 2300mm (Rộng x Sâu x Cao).
Kích thước cửa thang CO: 750 x 2100mm (cửa hai cánh mở về một phía).
OH + Khoảng đặt máy: 3100 + 1900mm (OH + Đặt máy).
OH: 3100mm (Tính từ sàn cuối cùng có cửa thang máy lên đến bệ đặt máy).
Tum: 1900mm (Loại không phòng máy)
PIT: 1500mm đáy giếng thang (Sàn âm).
Loại Rail: T78 + 78 (Carbin + CWT).
Bo đối trọng: Bê tông phía sau.
Lót sàn: Đá tự nhiên.
Governor: Tiểu chuẩn.
Bản vẽ mặt cắt ngang hố thang máy 1700x1500mm.
Biện pháp thi công: Cột bê tông – xây tường gạch.
Cột bê tông: Bốn góc kích thước 220mm x 220mm.
Dầm đà ngang bê tông giữa tầng: Ba mặt kích thước 220mm x 220mm (Mặt trái + phải + sau).
Dầm lanh tô bê tông cửa tầng: Một mặt kích thước 220mm x 220mm (Phía trên cửa tầng).
Xây tường gạch: 110mm và 220 theo mô tả trong bản vẽ.
Các thành phần chính trên mặt cắt ngang hố thang máy
Mặt cắt ngang hố thang máy gia đình là bản vẽ kỹ thuật thể hiện chiều rộng, chiều sâu thông thủy của giếng thang, vị trí cabin, vị trí đặt hệ thống đối trọng, ray dẫn hướng và kích thước cửa tầng theo phương nằm ngang. Bản vẽ thang máy 450kg này giúp thợ xây dựng đúng diện tích và định hình hướng di chuyển chính xác cho thiết bị
Kích thước thông thủy: 1700x1500mm (Chiều rộng và chiều sâu lòng hố thang thực tế bên trong sau khi hoàn thiện xây trát).
Vị trí cabin: 1300x900mm (Khoảng không gian trung tâm chứa buồng thang di chuyển lên xuống).
Hệ thống đối trọng: Nằm ở phía sau cabin.
Ray dẫn hướng: T78 Cố định hai bên tường để giữ cabin và đối trọng không bị rung lắc.
Cửa tầng: Thể hiện khoảng rộng của cửa ra vào trước và sau khi hoàn thiện lắp ố
Bản vẽ lắp đặt mặt thang máy gia đình 1700x1500mm
Bản vẽ khung dưới kết hợp Puly truyền dưới thang máy
Khung dưới kết hợp puly truyền dưới: là giải pháp thiết kế cơ khí trong hệ thống truyền động cáp kéo của thang máy (thường áp dụng cho các dòng thang máy gia đình (homelift) hoặc công trình bị giới hạn chiều cao tầng trên cùng), trong đó puly dẫn hướng/ puly tải được bố trí lắp đặt ngay dưới đáy khung cabin.
Khung dưới (Khung ngang dưới / dầm dưới cabin): Là kết cấu dầm thép chịu lực chính nằm ở đáy khung cabin, có nhiệm vụ nâng đỡ toàn bộ sàn và cabin, đồng thời là điểm gá lắp trực tiếp hệ thống trục và puly truyền động phía dưới.
Puly truyền dưới (Puly đáy): Là các bánh xe ròng rọc thép/gang có rãnh cáp, được gắn cố định vào phần khung dưới của cabin hoặc dưới hố pit. Dây cáp tải từ máy kéo sẽ vòng qua các puly này để đổi hướng chuyển động, giúp phân bổ lại tỷ lệ truyền cáp (thường là tỷ lệ 2:1).
Nguyên lý hoạt động: Thay vì treo trực tiếp cáp vào đỉnh cabin theo kiểu truyền thống 1:1, hệ thống truyền dưới giúp lực kéo được nhân đôi hoặc phân tán qua puly lắp ở đáy, giúp động cơ hoạt động nhẹ nhàng hơn, đồng thời giảm thiểu tối đa chiều cao phòng máy.

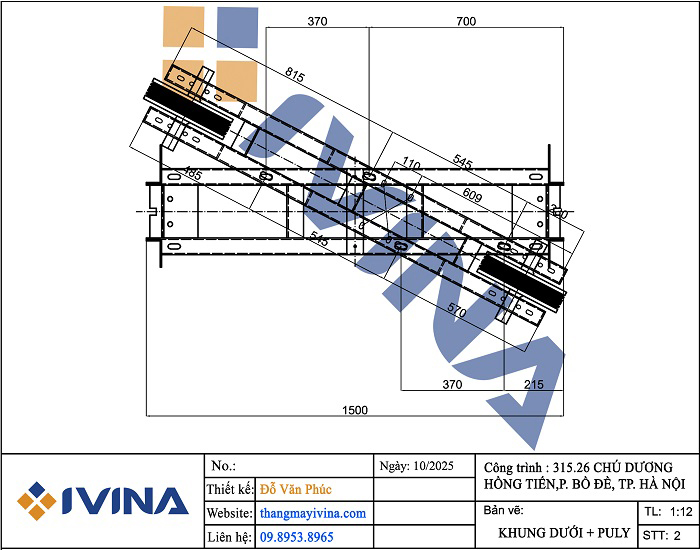

Bản vẽ lắp đặt thang máy gia đình 450kg khung dưới + Puly (Hệ truyền dưới đáy cabin)
Bản vẽ mặt cắt ngang đà máy
Bản vẽ mặt cắt ngang đà máy (thường liên quan đến bản vẽ hố thang máy) là hình cắt ngang qua khu vực giếng thang, thể hiện chi tiết vị trí, kích thước và cách bố trí của các thanh dầm/đà chịu lực (đà linteau, đà giữ rail) dùng để gác máy kéo, treo cửa tầng hoặc cố định hệ thống ray dẫn hướng dọc theo vách hố thang.
Vai trò và chi tiết thể hiện
Vị trí đà máy (đà giữa tầng / đà linteau): Xác định khoảng cách cao độ và vị trí neo giữ dầm thép/bê tông vào tường hố thang để triệt tiêu độ rung lắc và đảm bảo an toàn cho ray.
Kích thước thông thủy: Thể hiện chiều rộng, chiều sâu lòng hố thang và vị trí tương đối giữa cabin với hệ thống đà.
Điểm kỹ thuật chờ: Giúp thợ nề hoặc đội xây dựng chừa sẵn các lỗ kỹ thuật, râu thép hoặc dầm gác đúng vị trí thiết kế trước khi lắp đặt thiết bị cơ khí.

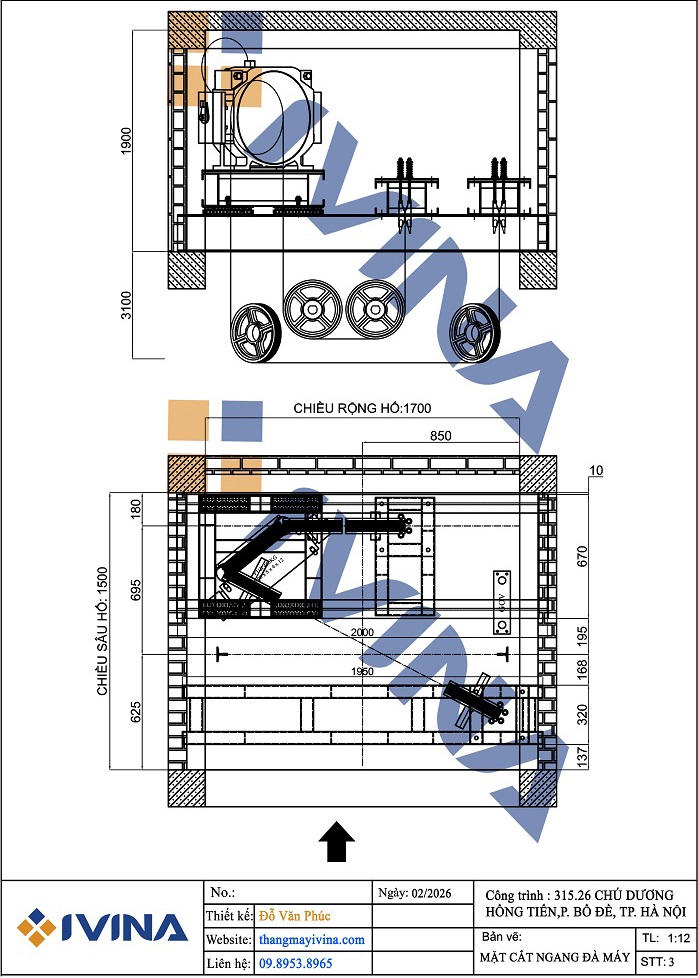

Bản vẽ lắp đặt mặt cắt ngang đà máy ngang, hệ truyền dưới đáy cabin
Bản vẽ mặt cắt ngang cabin
Bản vẽ mặt cắt ngang cabin (thiết kế vách cabin thang máy) là hình cắt theo mặt phẳng nằm ngang, thể hiện kích thước chiều rộng, chiều sâu, bố trí nội thất vách, sàn, vị trí cửa của khoang cabin.
Vai trò và chi tiết thể hiện
Xác định kích thước: Cho biết số đo thông thủy, chiều rộng và chiều sâu thực tế của cabin.
Bố trí chi tiết: Thể hiện vị trí lắp vách, bảng điều khiển, tay nắm và cửa ra vào.
Kiểm tra không gian: Giúp thợ lắp đặt đối chiếu khoảng cách giữa cabin với hố thang và đối trọng

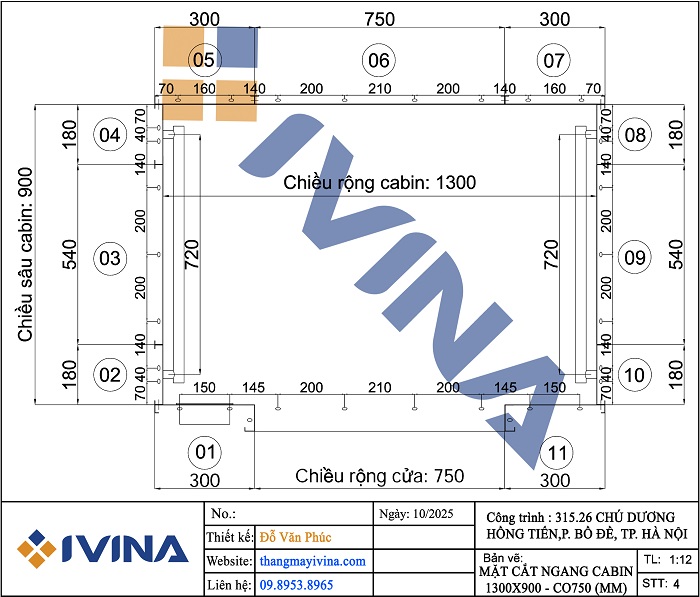

Bản vẽ lắp đặt mặt cắt ngang cabin 1300×900 – CO 750mm, inox sọc nhuyễn xen inox trắng gương
Bản vẽ mặt cắt dọc cabin
Bản vẽ mặt cắt dọc cabin thang máy là hình cắt đứng thể hiện cấu trúc, kích thước chiều cao, vị trí của cabin, dầm, sàn.
Các thông số chính trong bản vẽ
Chiều cao cabin: Kích thước thông thủy từ sàn lên đến trần của cabin.
Vách cabin: Bảo vệ an toàn, ngăn cách khoang chứa với khu vực giếng thang, giúp người bên trong tránh va đập vào các thiết bị kỹ thuật hay tường hố thang máy, tăng tính thẩm mỹ để trang trí nội thất, tạo điểm nhấn sang trọng phù hợp với phong cách kiến trúc của ngôi nhà hoặc tòa nhà.
Sàn cabin: Được chia thành hai phần chính: khung sàn cơ khí chịu tải và bề mặt sàn trang trí đá granite hoặc đámarble sang trọng, độ bền cao, dễ vệ sinh, thường dùng cho thang máy gia đình cao cấp, văn phòng hay khách sạn.
Trần giả trang trí: Phần nhìn thấy khi đứng trong cabin, giữ hệ thống đèn LED, họa tiết hoặc các thanh chắn nghệ thuật.
Bảng điều khiển cabin: Là bộ phận được lắp đặt bên trong khoang cabin, cho phép người dùng trực tiếp thao tác chọn tầng, mở/đóng cửa hoặc gọi trợ giúp để điều khiển hành trình di chuyển của thang máy.
Tay vịn cabin: Là thanh phụ kiện được lắp đặt dọc theo vách bên trong cabin, thường ở độ cao khoảng 85cm đến 100cm. Bộ phận này giúp người đi giữ thăng bằng khi thang máy khởi động, dừng tầng hoặc rung lắc nhẹ, đồng thời tăng tính thẩm mỹ.

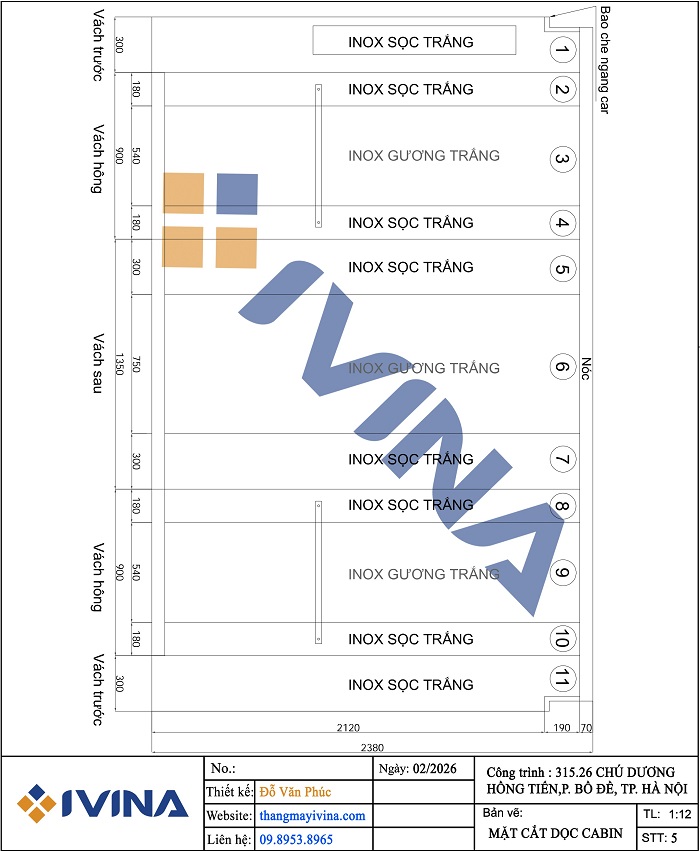

Bản vẽ lắp đặt mặt cắt dọc cabin chi tiết kích thước tấm inox sọc nhuyễn xen inox trắng gương
Bản vẽ thiết kế kết cấu dọc hố thang máy (Chanel)
Bản vẽ thiết kế kết cấu thang máy, channel (thường gọi là thép U – channel hoặc thanh channel – Bass L) là ký hiệu hoặc chi tiết kỹ thuật chỉ các thanh thép hình chữ U dùng làm kết cấu dầm đỡ, khung chịu lực, hoặc giá đỡ thanh ray (rail) cho cabin và đối trọng trong giếng thang.
Vai trò của Channel trong bản vẽ thang máy gia đình tiêu chuẩn
Làm dầm gác máy kéo / đà giữ sàn: Đỡ hệ thống máy kéo hoặc phân bổ lực tại khu vực phòng máy hoặc đỉnh hố thang (OH).
Gia cố khung hố thang: Hỗ trợ kết cấu thép cho các hố thang kính hoặc vách dựng bằng khung thép khi tường không đủ chịu lực bê tông.
Làm giá đỡ / gông ray: Liên kết, cố định hệ thống ray dẫn hướng dọc theo chiều cao giếng thang.

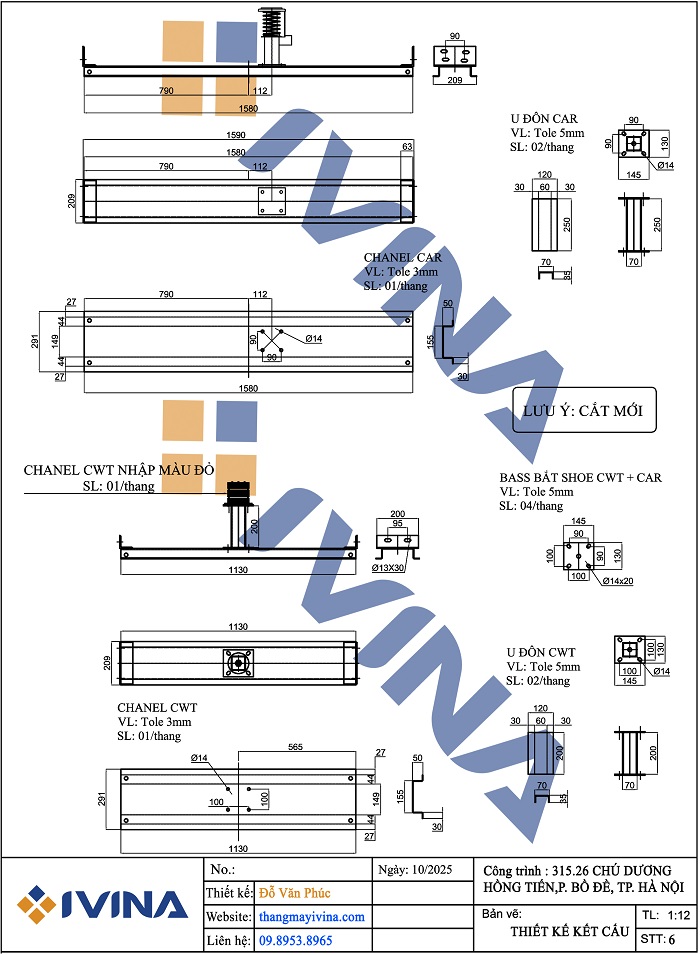

Bản vẽ lắp đặt thiết kế kết cấu dọc hố thang máy 1700x1500mm
Nếu Quý khách đang phân vân chưa lựa chọn được kích thước thang máy inox với kết cấu giếng thang được xây bằng gạch và bê tông phù hợp cho không gian nhà, thì Quý khách có thể tham khảo bảng thông số kỹ thuật thang máy gia đình tiêu chuẩn (Đối trọng sau và Đối trọng Hông) dưới đây.
Với những thông số về kích thước hố PIT, kích thước OH trên Quý khách có thể lựa chọn tốc độ thang từ 60m/phút đến 90m/phút (1m/s hoặc 1.5m/s). Trải nghiệm những hành trình thang máy êm ái và tiết kiệm thời gian.
Bảng thông số kỹ thuật thang gia đình đối trọng sau.
Kích thước thang máy gia đình đối trọng sau
Bảng thông số kỹ thuật thang máy gia đình đối trọng hông
Kích thước thang máy gia đình đối trọng hông
