15 bước chuẩn trong quy trình lắp đặt thang máy theo tiêu chuẩn
Để đạt được hiệu quả cao trong công tác cung cấp lắp đặt bàn giao đảm bảo an toàn, chất lượng, hiệu quả, nhanh chóng. Công ty TNHH Thiết bị và Nội Thất IVINA Việt Nam xây dựng thành 15 bước quy trình lắp đặt thang máy theo tiêu chuẩn an toàn của các hãng thang máy lớn và đạt TCVN như sau:
1. Chuẩn bị trước khi lắp đặt
Kiểm tra mặt bằng tập kết hàng hóa, dọn dẹp trước các cửa tầng, che chắn và gắn biển cảnh báo nguy hiểm.
Kiểm tra xung quanh khu vực giếng thang, hố PIT và phòng máy.
Đưa các thiết bị dụng cụ vào đúng vị trí thi công (Palan, Tifor, máy hàn,…).

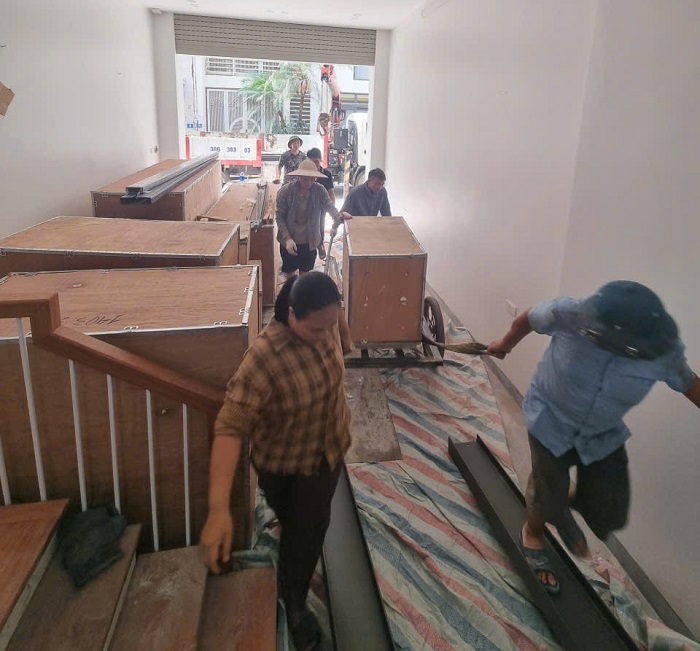

Chuẩn bị mặt bằng tập kết hàng hóa trước khi thi công
Chuẩn bị các nguồn điện thi công gồm:
Vị trí nguồn điện .
Công suất điện nguồn.
Nối điện vào máy hàn và các dụng cụ cần thiết khác.
Thắp sáng khu vực thi công.
Lắp đặt sàn thi công, kiểm tra cáp nối và đưa vào đúng vị trí. Sàn thi công được làm với kích thước tuỳ thuộc theo giếng thang, gồm nhiều tấm gỗ ván dầy > 20 mm gép lại với nhau, khung xương xử dụng xà gồ loại >(100 x 120) mm.
Thả các dây cáp an toàn dọc theo giếng thang.
Lắp đặt Palan vào các vị trí cần thiết.
2. Định vị đóng giàn trì trước khi lắp đặt
Dùng giàn thao tác để thực hiện các công tác đóng giàn chuẩn trên và dưới phải đúng Theo kích thước, vị trí của thiết kế bản vẽ.
Thả dọi để lấy thông số chuẩn theo thực tế tại công trình.
Tính toán để thả dọi định vị các vị trí theo kích thước chuẩn.
Định vị toàn bộ các điểm chuẩn của giàn chuẩn trên và dưới.
3. Lắp đặt phần giá đỡ ray dẫn hướng
Dùng giàn thao tác để thi công phần lắp đặt giá đỡ và dựng Ray dẫn hướng
Dựa theo các dây dọi định vị để gắn các Bracket đỡ Ray dẫn hướng (hay còn gọi là bass giữ rail) vào các giầm bê tông trên vách giếng thang theo đúng khẩu độ cho phép (< 3m phải có 1 giàn đỡ).
Lắp đặt Bracket, Pass ray dẫn hướng cabin, đối trọng theo dây trì
Chức năng chính Bracket, Pass
Giữ cố định ray: Giúp các thanh ray dẫn hướng cho cabin và đối trọng luôn chắc chắn, không bị xê dịch khi thang máy di chuyển.
Đảm bảo an toàn: Giữ cho hành trình của cabin ổn định, êm ái và đúng kỹ thuật.
4. Lắp ray dẫn hướng và căn chỉnh
Đưa toàn bộ Ray dẫn hướng buồng thang và đối trọng vào giếng thang, chú ý các đầu nối âm dương.
Liên kết các thanh ray dọc theo chiều dài của giếng thang (dựng ray), dựng từng cây một, lưu ý phần An toàn trong khi kéo bằng Palan hoặc ròng rọc, gá tạm thời các Ray đã dựng vào giá đỡ.
Tại các vị trí có lắp giá đỡ ray cabin hay đối trọng phải được định vị bằng kẹp cóc căn chỉnh và định vị theo đúng tiêu chuẩn của nhà sản xuất.
Tiếp đến dùng cờ lê siết chặt các bu lông có gắn kẹp cóc, sau đó kiểm tra độ thẳng ray.
5. Lắp đặt khung đối trọng và khung buồng thang.
Đưa khung đối trọng vào vị trí, lắp bộ phận dẫn hướng đối trọng, căn chỉnh theo tiêu chuẩn của hãng sản xuất.
Đưa khung chịu lực của buồng thang vào vị trí, lắp bộ dẫn hướng buồng thang, căn chỉnh tạm thời.
Lắp đặt khung đối trọng sau thang máy

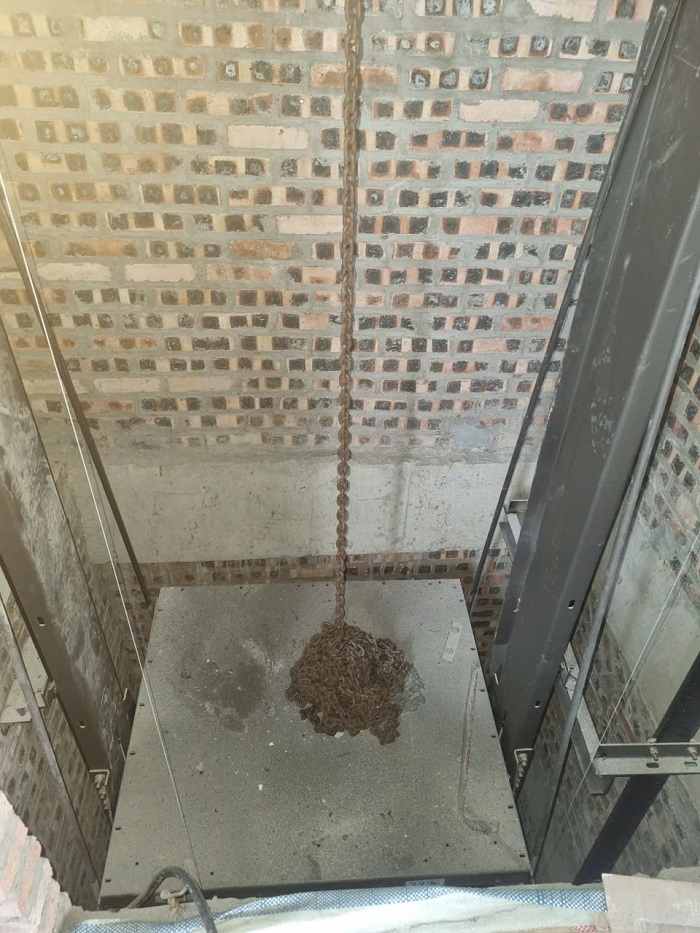

Lắp đặt sàn buồng cabin thang máy
Lắp sàn buồng thang vào vị trí.
Lắp đặt bộ phanh bảo hiểm trên phòng máy và liên kết với khung buồng thang bằng cáp.
Căn chỉnh độ thăng bằng của sàn theo tiêu chuẩn của hãng sản xuất. Kiểm tra lại toàn bộ trước khi định vị sàn.
Kéo sàn buồng thang lên tầng trên cùng.
6. Lắp đặt cụm đông cơ máy kéo
Lắp đặt các đà I đỡ cụm máy kéo vào vị trí, chú ý các đầu gối vào dầm bê tông tối thiểu ≥ 100 mm. Kiểm tra lại trước khi định vị hai đầu.
Lắp đặt cụm đông cơ máy kéo vào vị trí đã thiết kế
Đưa cụm máy kéo vào vị trí.
Căn chỉnh vị trí theo bản vẽ và theo kích thước tiêu chuẩn. Định vị cụm giàn đỡ máy kéo.
Lưu ý: Đà I đỡ máy kéo thang máy là dầm kết cấu bằng thép hình chữ I chịu lực chính, được đặt trên đỉnh giếng thang (hoặc phòng máy) để cố định và gác máy kéo thang máy.
Đà I đỡ máy kéo thang máy
Vai trò và yêu cầu kỹ thuật
Chịu lực chính: Nâng đỡ toàn bộ trọng lượng của máy kéo, tủ điều khiển, cũng như tải trọng động phát sinh khi cabin và đối trọng chuyển động lên xuống.
Vị trí lắp đặt: Nằm ở tầng trên cùng (khu vực Overhead), liên kết trực tiếp vào dầm bê tông cốt thép hoặc hệ thống khung chịu lực của hố thang.
Kích thước phổ biến: Thường sử dụng các loại thép hình chữ I kích thước từ I150, I200 đến I250 tùy thuộc vào tải trọng của thang máy (300kg, 450kg, 750kg hay lớn hơn).
7. Lắp đặt cáp tải

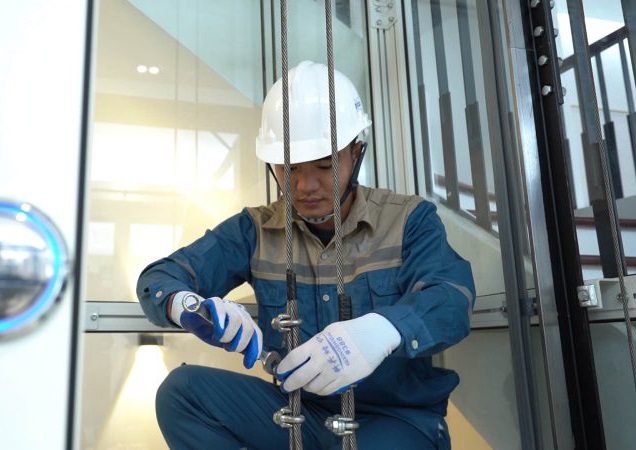

Lắp đặt cáp tải thang máy
Thả theo thứ tự từng sợi một; đồng thời bảo đảm cáp phải thẳng, không bị xoắn lại với nhau
Kiểm tra độ dài hành trình theo bản vẽ và theo thực tế để cắt cáp theo đúng tiêu chuẩn.
Căn chỉnh đều độ căng của các sợi cáp, chú ý khi căn chỉnh đầu cáp phía khung buồng thang để bộ giám sát tải có sự đồng đều trên tất cả các sợi cáp.
8. Lắp đặt cửa tầng

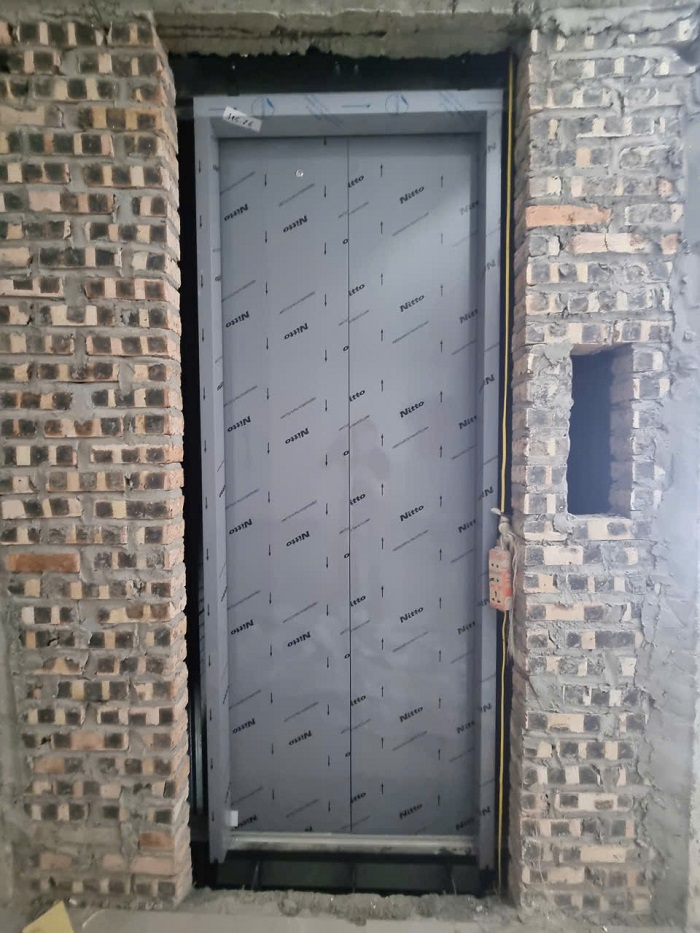

Lắp đặt cửa tầng thang máy
Dùng sàn buồng thang thay giàn thao tác để thi công Lắp đặt phần cửa tầng theo thứ tự từ tầng trên cùng xuống. Lưu ý trước khi lắp phải có cốt nền chính xác của toà nhà.
Lắp bậc cửa tầng trước, sau đó lắp đầu cửa, dựng khung cửa định vị theo đúng kích thước tiêu chuẩn, lắp bộ cánh cửa. Căn chỉnh toàn bộ theo các thông số của nhà sản xuất.
Sau khi đã lắp song phần cửa tầng, dùng báo hoặc giấy bọc lại toàn bộ cửa để không bị trầy xước trong quá trình xây dựng.
9. Lắp đặt vách cabin (buồng thang)

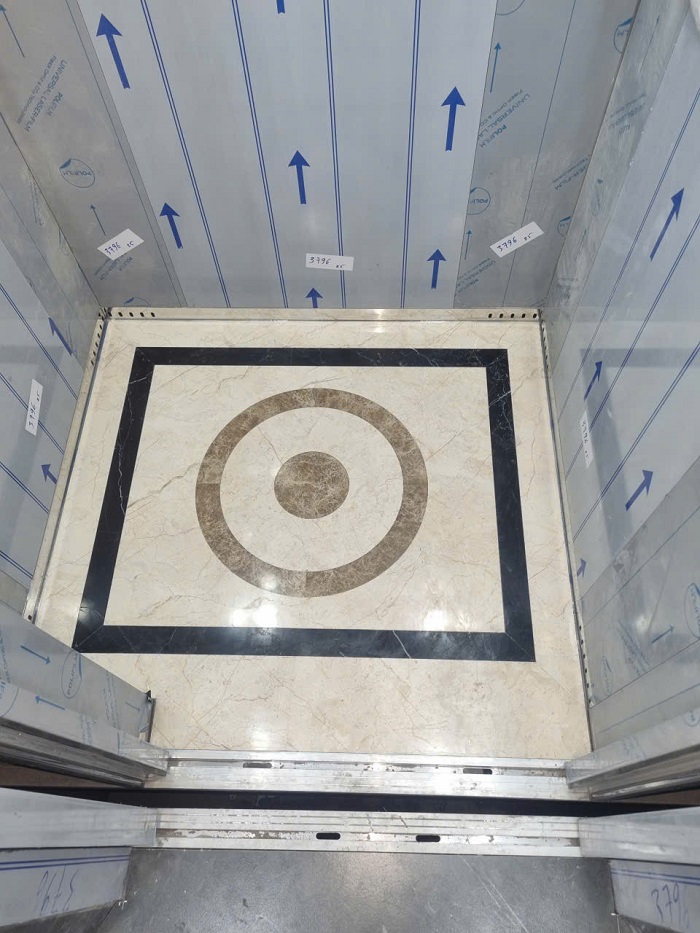

Lắp đặt vách cabin (buồng thang)
Lắp từng vách theo đúng trình tự, căn chỉnh toàn bộ buồng thang.
Đảm bảo vách phải được lắp sát và phẳng.
Khe hở cửa cabin và bao che nằm trong khoảng 5mm.
Sau đó là lắp bộ chuyển cửa và lắp cửa buồng thang máy.
Lắp cửa buồng thang, lắp bộ truyền cửa.
Căn bộ truyền cửa.
Lắp đặt các bộ phận hố PIT.
10. Lắp đặt phần điện

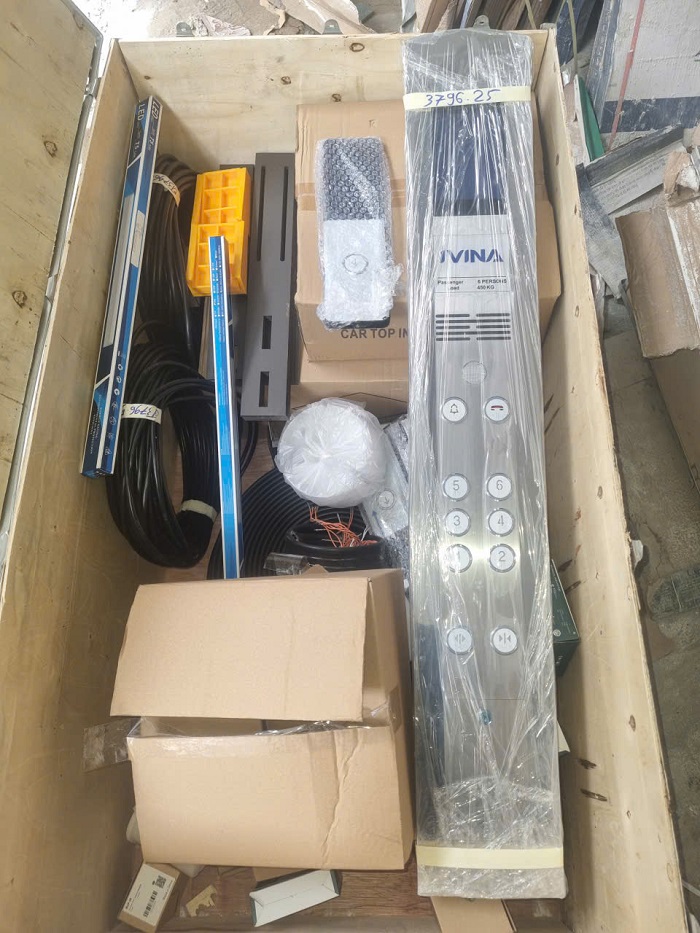

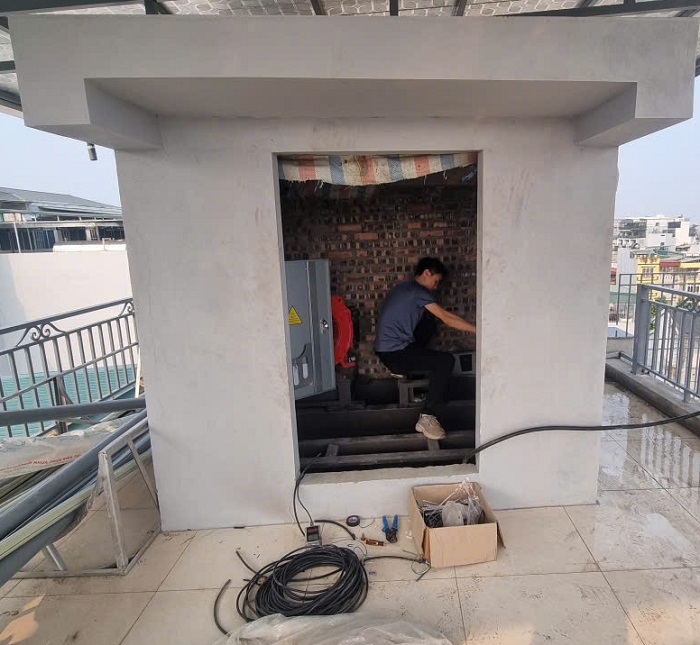

Lắp đặt phần điện thang máy
Lắp đặt phần điện trên phòng máy. (Phần việc này có thể tiến hành trước ngay sau lắp đặt cụm máy kéo).
Kiểm tra tủ điện và động cơ, kiểm tra hệ thống nguồn cung cấp, vận hành tốc độ chậm trên phòng máy .
Thi công hệ thống dây cửa tầng và dây dọc hố, dây chạy theo buồng thang (Driver Cable).
Thi công phần điện trên nóc và trong buồng thang.
Lắp đặt và căn chỉnh cảm biến vị trí đếm và dừng tầng.
Lắp đặt và căn chỉnh hệ thống giới hạn.
Vệ sinh công nghiệp.
11. Kiểm tra trước khi vận hành thang máy
Kiểm tra lại toàn bộ công tác lắp đặt
Kiểm tra nguồn điện cung cấp.
Vệ sinh và bôi trơn các bộ phận truyền động cơ khí.
Kiểm tra bộ phận bôi trơn Ray dẫn hướng.
Kiểm tra lại toàn bộ các thông số về phần cơ khí.
Kiểm tra các bộ phận điện, thông số theo tiêu chuẩn của Hãng sản xuất.
Kiểm tra nguội phần điện, mạch điện chính và mạch an toàn.
Vận hành thang máy ở tốc độ cao chế độ nhân công và tự động.
Vận hành các chế độ mở rộng nếu có.
Vệ sinh công nghiệp, làm các công tác nghiệm thu kỹ thuật nội bộ, xúc tiến công tác hồ sơ để kiểm định an toàn.
12. Các công việc khác
Vệ sinh toàn bộ thang máy và các vị trí liên quan.
Tiến hành công việc kiểm định theo TCVN.
Hoàn thiện hồ sơ lý lịch thang.
Bàn giao cho chủ đầu tư.
13. Chạy thử thang máy
Chạy thử thang, dùng các thiết bị kiểm tra để kiểm tra lại lần cuối, kiểm tra và căn chỉnh lại . tiến hành chạy thử.
Quá trình này bên thang máy vẫn chưa cho khách hàng sử dụng thang.
14. Kiểm định thang máy
Căn cứ pháp lý, thời hạn theo tuổi thang và chi phí của bước này.

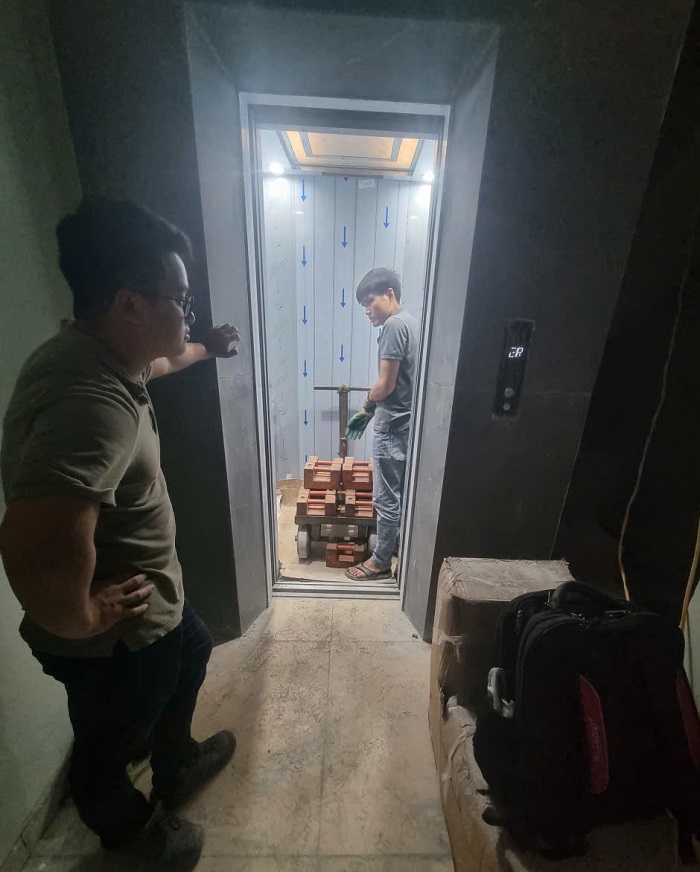

Chất tải trước khi kiểm định thang máy
Sau khi mọi công việc trên được hoàn thành và kiểm tra kĩ lưỡng và trước khi bàn giao thang máy cho khách hàng thì thang máy phải kiểm định bởi đơn vị kiểm định độc lập kiểm tra an toàn cho thang máy. Công việc này được thực hiện bởi đơn vị đo lường kiểm định Trực thuộc Bộ LĐTBXH Việt Nam cấp. Nhằm đảm bảo thang máy cung cấp lắp đặt đạt tiêu chuẩn an toàn do nhà nước quy định.
15. Bàn giao thang máy cho khách hàng :
Làm công tác vệ sinh, căn chỉnh, chạy thử lần cuối.
Bàn giao các giấy tờ liên quan : Phiếu bảo hành thang máy, Các giấy tờ hồ sơ nhập khẩu liên quan, Hướng dẫn sử dụng thang máy và các công việc liên quan…
Trên đây là 13 bước chuẩn trong quy trình lắp đặt thang máy. Giúp đạt chất lượng và độ an toàn tuyệt đối trong mọi khâu, khắc phục triệt để các sai sót trong quá trình lắp đặt thang máy. Song hành với 16 bước này, chất lượng từng hạng mục được giám sát theo 12 bước kiểm tra chất lượng thi công lắp đặt thang máy.
Sau khi lắp bàn giao thang máy thì quy trình lắp đặt thang máy kết thúc. Thang máy IVINA Việt Nam sẽ tự động chuyển sang chế độ bảo trì định kì cho thang máy. Vui lòng xem Quy trình bảo trì bảo dưỡng thang máy để biết thêm công trình của bạn có được chăm sóc đúng tiêu chuẩn không.
