Thông tin khách hàng
– Chủ đầu tư: Chú Đạt

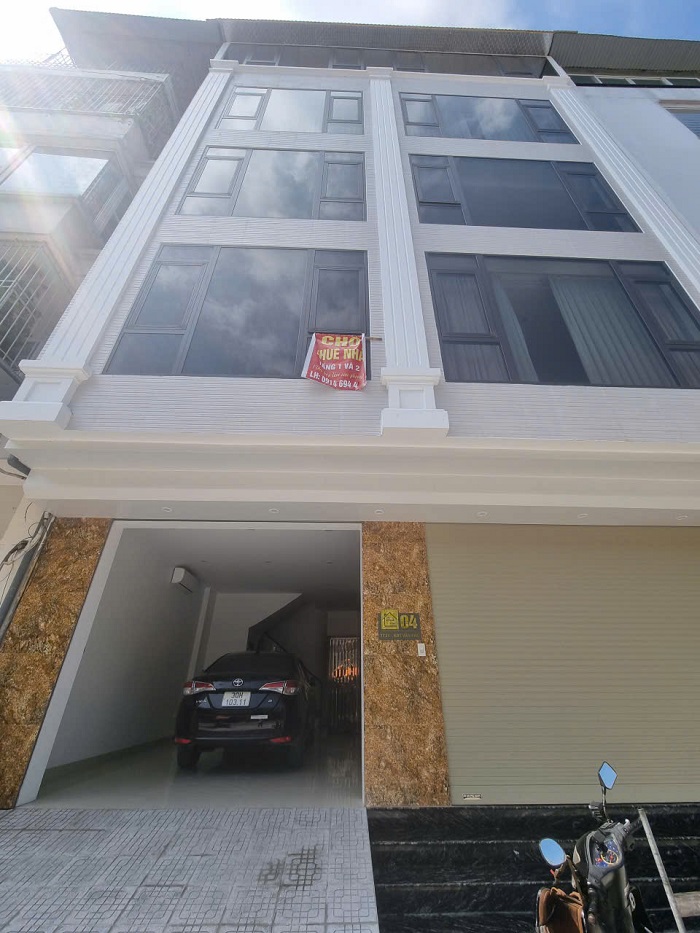

– Địa chỉ: KĐT Văn Phú, Phường Hà Đông, TP. Hà Nội
Thông số kỹ thuật
– Dự án: Nhà ở 5 điểm dừng
– Loại thang: Thang máy gia đình 650kg
– Giếng thang: Cột, đà dầm bô tông xây bao tường gạch
– Số lượng: 01 thang máy
– Phòng máy: không phòng máy
– Đối trọng: Hông
– Tải trọng: 650kg
– Kích thước hố thang: 2100 x 1650 mm (Rông x Sâu)
– Kích thước cabin: 1400 x 1300 x 2350 mm (Rông x Sâu x Cao)
– Cabin: Inox sọc nhuyễn xen inox trắng gương
– Cửa mở: 850 x 2100 mm ( Rộng x Cao)
– Cửa cabin cánh CO mở tự động từ tâm về 2 phía, bằng Inox sọc nhuyễn
– Cửa tầng cánh CO mở tự động từ tâm về 2 phía, bằng Inox sọc nhuyễn khung bao bản hẹp
– Động cơ: Montanari MGX80 – Nhập khẩu
– Hệ điều khiển: Fuji – Nhập khẩu
– Tốc độ: 60m/Phút
– Số điểm dừng: 9 Stop
– Số lượng người: 08 người
– Hố Pít: 1400 mm (Sâu)
– OH: 4400 mm(Cao OH) (OH=3100+1300)
– Tum: 1300 mm(Cao OH)
– Bảng điều khiển và nút gọi thang máy cơ học (có thể thay thế bằng nút gọi thang máy cảm ứng)
– Thiết kế sang trọng, thời thượng
– Tay vịn dẹt tiêu chuẩn (tùy chọn bổ sung)
Thông số kỹ thuật Thang máy gia đình tải trọng 650kg đối trọng hông, cửa CO mở tim
Hình ảnh thực tế Thang máy gia đình 650kg inox sọc nhuyễn xen gương
Cửa cabin:
– Loại cửa CO: Hai cánh đóng mở tự động từ tâm về hai phía, điều khiển bằng biến tần và vi xử lý Microprocessor
– Vật liệu: Cửa tầng 1 Inox trắng gương, Tầng 2, 3, 4, 5 Inox sọc nhuyễn ( Khung bao bản hẹp )

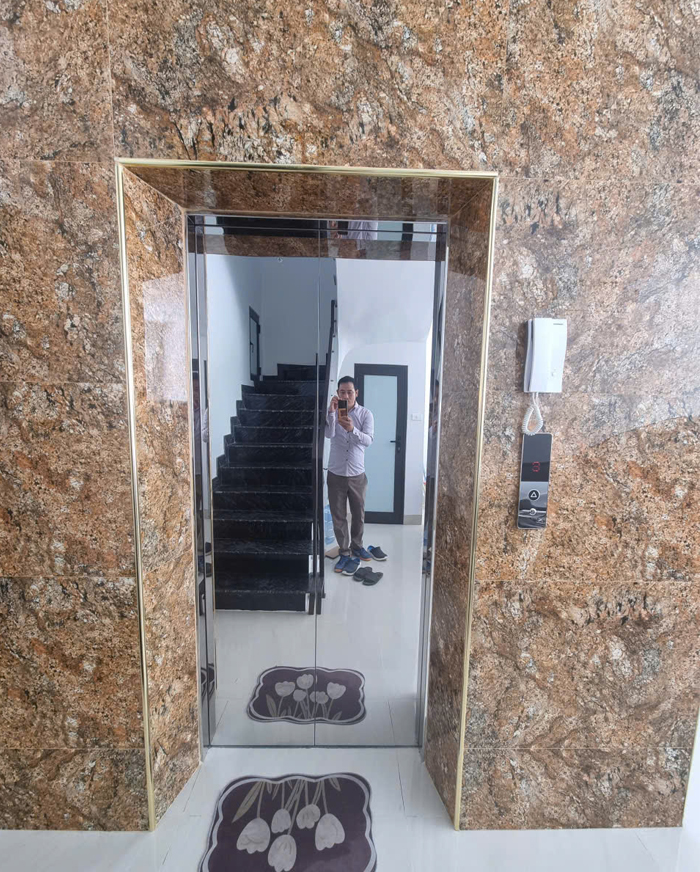

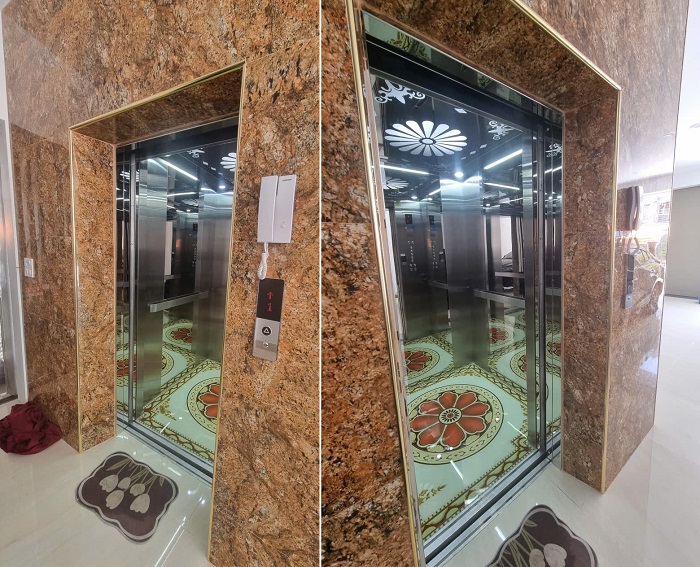

Cửa tầng 1 Inox trắng gương khung bao bản hẹp kích thước 850 x 2100 mm mở tim về hai phía

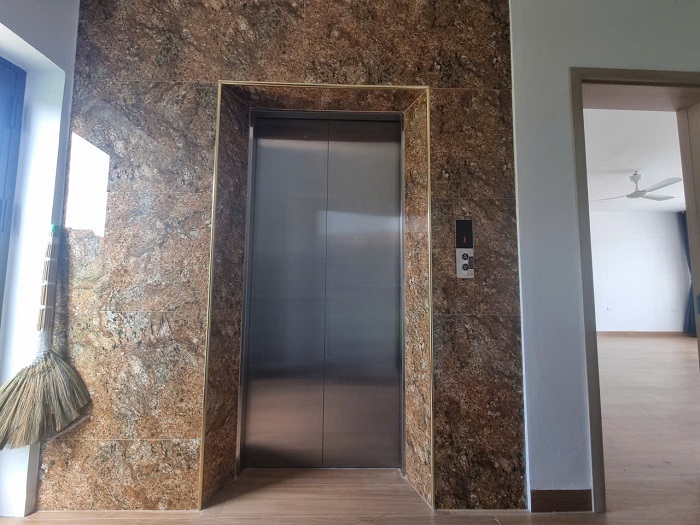

Cửa tầng 2, 3, 4, 5 Inox sọc nhuyễn
Cửa tầng khung bao bản hẹp kếp hợp lát gạch
Vách cabin
– Vách cabin inox sọc nhuyễn xen inox trắng gương. Vách cabin có tác dụng che chắn, đảm bảo an toàn cho người và hàng hóa trong cabin.

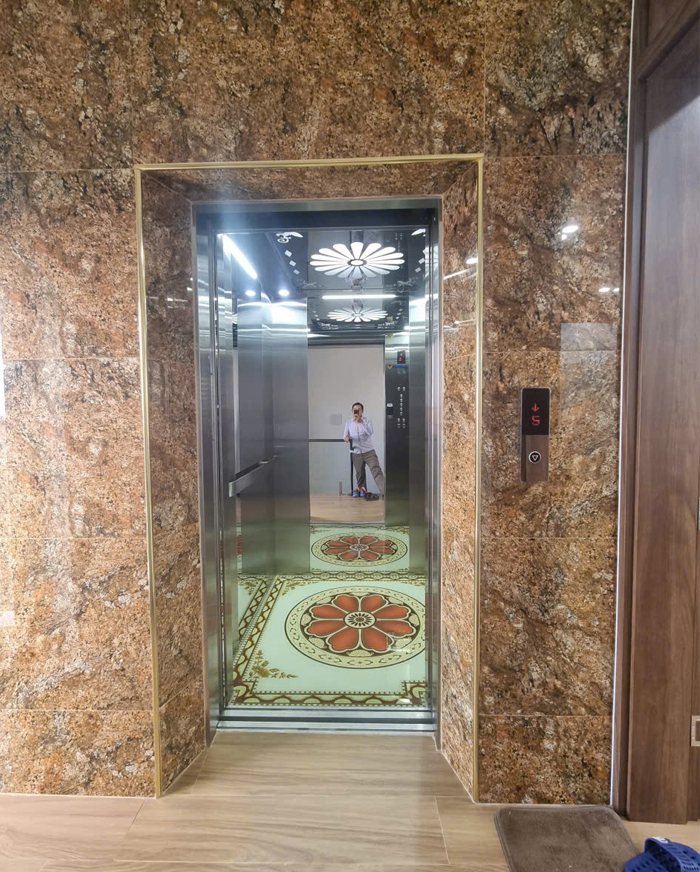

Kích thước cabin 1400 x 1300 mm

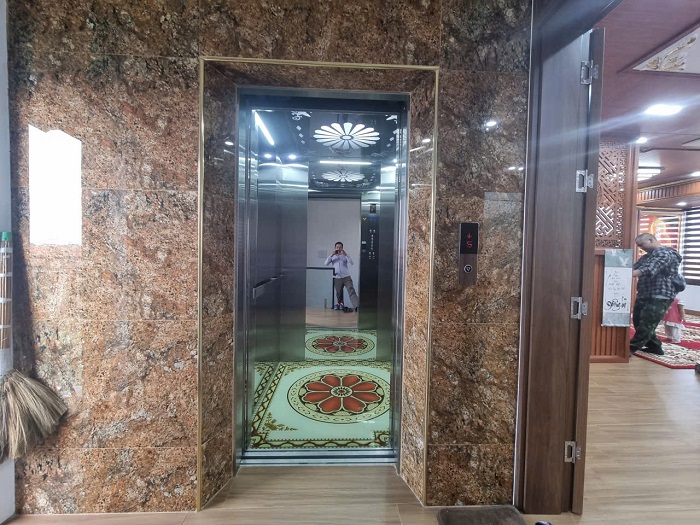

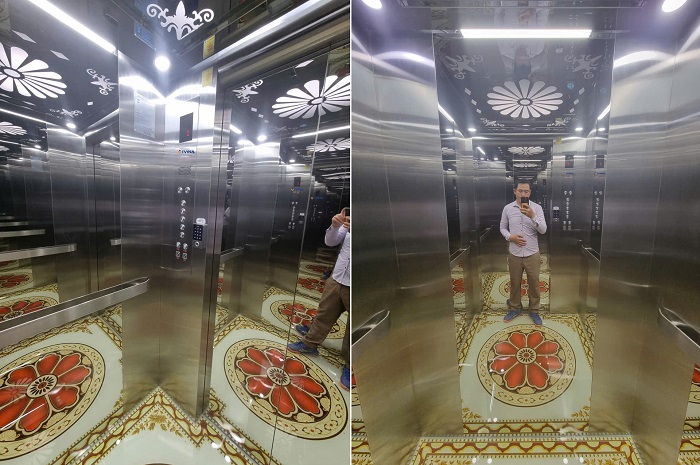

Cabin inox sọc nhuyễn xen inox trắng gương

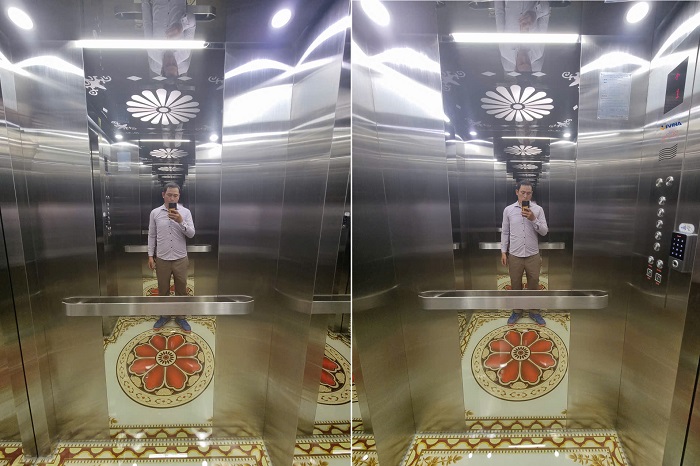

Hai bên vách cabin inox sọc nhuyễn xen inox trắng gương tay vịn dẹt

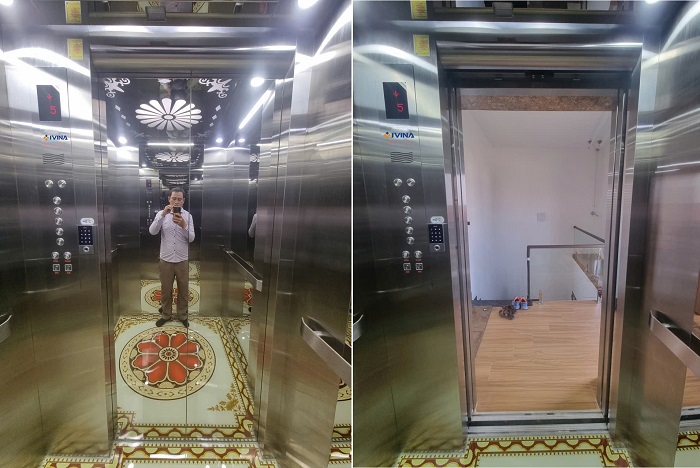

Cửa cabin, vách trước cabin inox sọc nhuyễn xen inox trắng gương
Vách cabin inox sọc nhuyễn xen inox trắng gương
Trần giả:
– Trần giả là phần trang trí bên trên để che khuất các bộ phận đèn quạt gắn trên nóc cabin. Trần giả hình bông hoa họa tiết tròn inox trắng gương.
– Trần: Trần cabin với đèn LED chiếu sáng dịu nhẹ, kết hợp hoa văn CNC tinh xảo, tạo nên không gian ấm cúng và sang trọng.

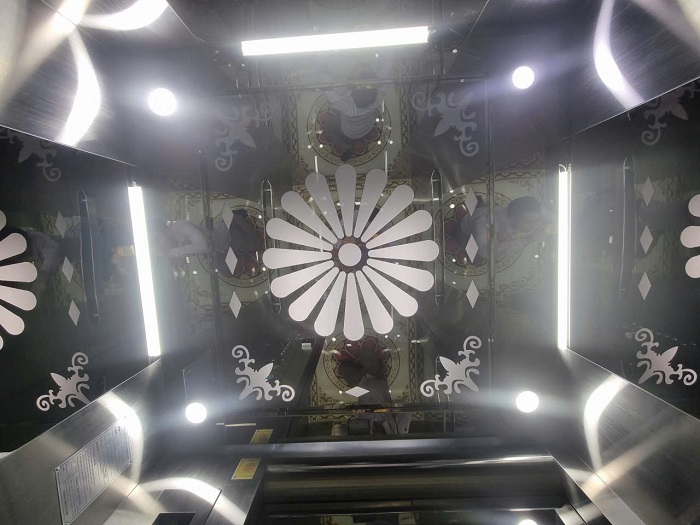

Trần giả cabin hình bông hoa Inox gương kết hợp mica đèn LED chiếu sáng dịu nhẹ
Sàn cabin:
– Sàn: Sàn thang máy được làm từ kính cường lực hoa văn tạo điểm nhấn cabin sang trọng, không chỉ bền bỉ mà còn dễ dàng lau chùi.

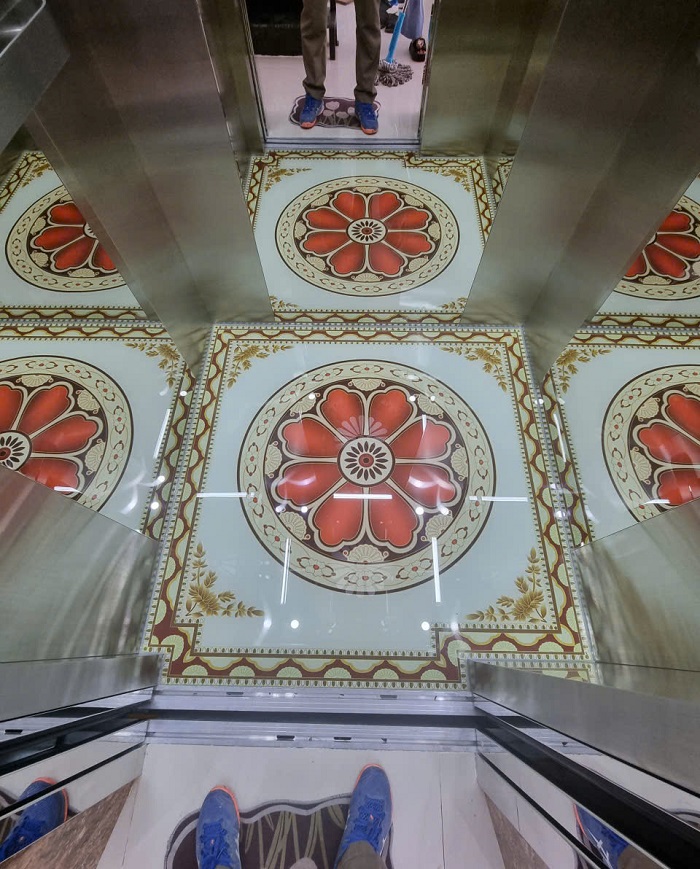

Sàn cabin kính cường lực hoa văn
Bảng gọi tầng, cabin thang máy (Button)
– Bảng gọi tầng, cabin thang máy (Button) là bộ phận sử dụng để điều chỉnh đóng mở cabin thang máy và lựa chọn tầng mà người dùng muốn tới. Bảng gọi tầng được coi là phương tiện “giao tiếp” giữa con người và thang máy, thể hiện tính năng thông minh, tiện lợi của chiếc thang máy trong quá trình di chuyển

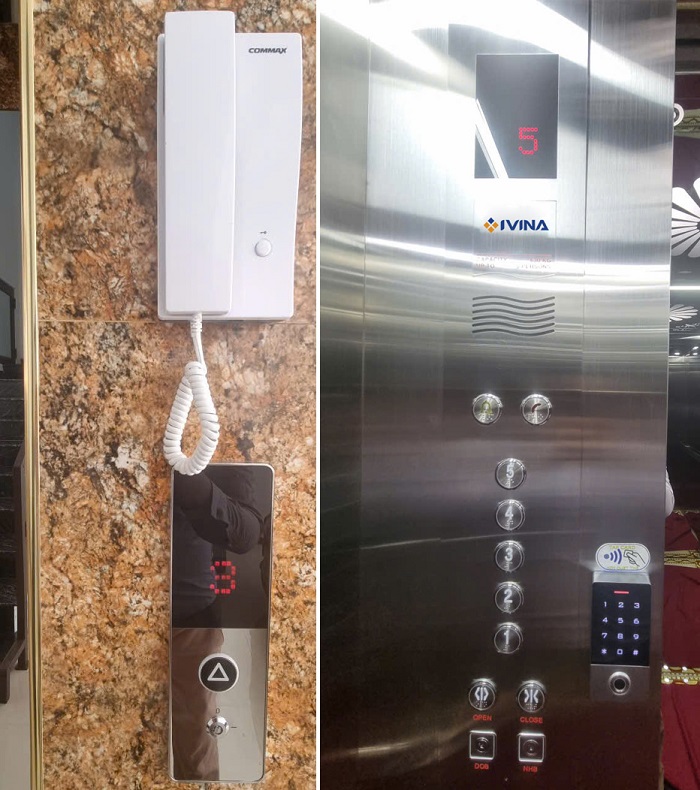

Bảng gọi tầng thang máy (Button) inox sọc nhuyễn
Nóc cabin thang máy 1400 x 1300 mm
Nóc cabin thang máy 1400 x 1300 mm
Thông số kỹ thuật động cơ thang máy Montanari MGX80 – Nhập khẩu
– Điện áp: 380 V.
– Tỷ số truyền 2:1.
– Nguồn cấp phanh: 110V-DC, 2 X 0,88A.
– Tải trọng tĩnh lên trục động cơ: Max 3000 kg.
– Momen lực xoắn: Max 650 Nm, S5 – 40%.
– Số đôi cực: 32 Pole.
– Đường kính puly động cơ: 400 mm.
– Cân nặng: 350 Kg
Động cơ thang máy Montanari MGX80
Đối trọng thang máy
– Đối trọng thang máy sử dụng công nghệ truyền động cáp tải. Đối trọng được treo vào đầu cáp tải để tạo lực ma sát giữa rãnh của puly và cáp tải, đồng thời còn có tác dụng cân bằng với khối lượng cabin. Nhờ đó máy kéo hoạt động nhẹ nhàng và ổn định hơn.
– Trong thang máy, cabin và đối trọng thang máy được đặt trên một trục nằm trong mặt phẳng thẳng đứng và được neo bởi các đường ray dẫn hướng để tránh va chạm hoặc ma sát ngoài ý muốn và duy trì quỹ đạo di chuyển lên xuống tuyến tính.
Cửa tầng thang máy
Cửa tầng thang máy được lắp đặt tại mỗi tầng tại cánh cửa thang máy. Chức năng chính của nó là bảo vệ khu vực tầng khỏi các nguy hiểm tiềm ẩn, như chướng ngại vật hoặc hố thang, và tránh việc rơi vào thang máy khi nó không ở tại tầng cụ thể. loại cửa này thường được xây dựng chắc chắn với Inox 304 chịu lực để đảm bảo tính bền và an toàn. Khi thang máy đến tầng, cửa tầng mở ra hoặc di chuyển sang hai bên, tùy thuộc vào loại cửa mà hệ thống thang sử dụng. Sau khi cửa tầng mở hoàn toàn, hành khách có thể bước vào hoặc ra khỏi cabin thang máy.
Cửa tầng thang máy Ningbo mở trung tâm CO Inox 304 mở tim
Động cơ và hệ thống đóng/mở:
– Cửa tầng thang máy thường được trang bị động cơ để mở và đóng cửa một cách tự động. Động cơ và hệ thống đóng/mở được gắn vào khung cửa và được điều khiển bằng một bộ điều khiển chung của hệ thống thang máy. Khi thang máy đến tầng, hệ thống đóng/mở sẽ nhận tín hiệu và tự động mở cửa thang máy để cho phép hành khách vào hoặc ra khỏi cabin. Ngược lại, khi thang máy khởi động, cửa sẽ tự động đóng để đảm bảo an toàn khi thang máy hoạt động.
Thiết bị cửa cabin thang máy CO 850 mở tim
Hố PIT thang máy
– Hố PIT thang máy kích thước sâu 1400mm nơi mà cabin thang máy di chuyển xuống để tạo ra sự cân bằng với mặt sàn nhà, đó chính là hố thang máy (hay hố pit thang máy).
– Hố pit thang máy bao gồm khoảng không gian trống dưới cùng của giếng thang máy, tính từ đáy giếng thang đến mặt sàn của điểm dừng tầng đầu tiên. Hố pit thang máy thường được tạo ra bằng cách đào sâu xuống bên dưới nền móng nhà, và nó thường được cấu trúc liền vào kiến trúc của tòa nhà để tăng độ vững chắc.
Hố PIT thang máy đối trọng bê tông phía hông trái thang máy
Bộ Governo khống chế vượt tốc thang máy
– Chống vượt tốc thang máy governor là thiết bị rất quan trong hệ thống an toàn của thang máy. Tác dụng chính của governor là kiểm soát tốc độ, đảm bảo tốc độ thang luôn trong giới hạn an toàn đã được thiết lập trước. Governor thang máy kết hợp với bộ căng cáp dưới và thắng cơ thang máy tạo lên hệ thống an toàn cho thang.
Thông số kỹ thuật
– Vị trí: Lắp ở trên đỉnh và dưới đáy của hố thang, được kết nối với nhau bằng cáp kéo
– Đường kính cáp kéo: tối thiếu là Φ6
– Chức năng: Đảm bảo an toàn cho Cabin thang máy.
– Nguồn điện: 01 pha 220V/50Hz
– Tốc độ: 0,25m/s 1m/s 1,5m/s 2m/s 2,5m/s
Các tính năng governor:
– Kiểm soát tốc độ
– Kích hoạt phanh
– Bảo vệ an toàn cho người và thiết bị
Bộ khống chế vượt tốc governo thang máyTHANG MÁY IVINA là đơn vị Tư vấn – Thiết kế – Cung cấp – Lắp đặt – Đấu thầu Thang máy gia đình 550kg đối trọng sau . Quý khách hàng cần tư vấn về bản vẽ xây dựng, báo giá và catalog. Xin hãy liên hệ trực tiếp với chúng tôi (vào bất kể thời gian nào) chúng tôi cũng sẽ tận tình tư vấn miễn phí!….
Thang Máy IVINA: Miễn phí tư vấn thiết kế bản vẽ
Website: thangmayivina.com
