Thông tin khách hàng
– Chủ đầu tư: Anh Thọ
– Địa chỉ: Thái Hà, Đống Đa, Hà Nội
Thông số kỹ thuật
– Dự án: Bệnh viện 6 điểm dừng
– Loại thang: Thang máy gia đình
– Giếng thang: Đổ cột, dầm đà bô tông, xây bao tường gạch
– Số lượng: 01 thang máy
– Phòng máy: Không phòng máy
– Đối trọng: Hông
– Tải trọng: 350kg
– Kích thước hố thang: 1700 x 1350 mm (Rông x Sâu)
– Kích thước cabin: 1000 x 1000 mm (Rông x Sâu)
– Cabin: Inox 304 sọc nhuyễn
– Cửa mở: 600 x 2100 mm ( Rộng x Cao)
– Cửa cabin cánh CO mở tự động từ tâm về 2 phía, bằng Inox 304 sọc nhuyễn
– Cửa tầng 1, 2, 3, 4, 5, 6 cánh CO mở tự động từ tâm về 2 phía, bằng Inox 304 sọc nhuyễn khung bao bản hẹp
– Động cơ: Fuji – Nhập khẩu
– Hệ điều khiển: Fuji – Nhập khẩu
– Tốc độ: 90m/Phút
– Số điểm dừng: 6 Stop
– Số lượng người: 04 người
– Hố Pít: 1200 mm (Sâu)
– OH: 3100+1300 = 4400 mm(Cao OH)
– Bảng điều khiển và nút gọi thang máy cơ học (có thể thay thế bằng nút gọi thang máy cảm ứng)
– Thiết kế sang trọng, thời thượng
– Tay vịn tròn tiêu chuẩn (tùy chọn bổ sung)
Thông số kỹ thuật thang máy gia đình 350kg 6 tầng tiêu chuẩn đối trọng hông, cửa CO mở tim
Hình ảnh thực tế Thang máy gia đình 350kg tiêu chuẩn 6 điểm dừng
Cửa tầng 600 x 2100 mm:
– Loại cửa CO: Hai cánh đóng mở tự động từ tâm về hai phía, điều khiển bằng biến tần và vi xử lý Microprocessor
– Vật liệu: Inox SUS 304 sọc nhuyễn

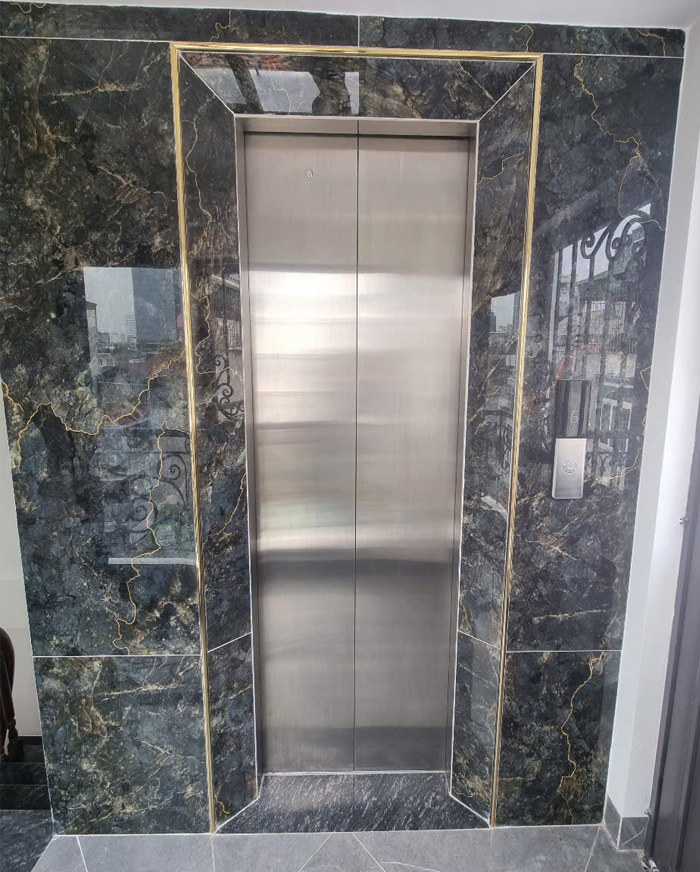

Cửa tầng Inox 304 sọc nhuyễn CO 600 x 2100 mm mở tim về hai phía

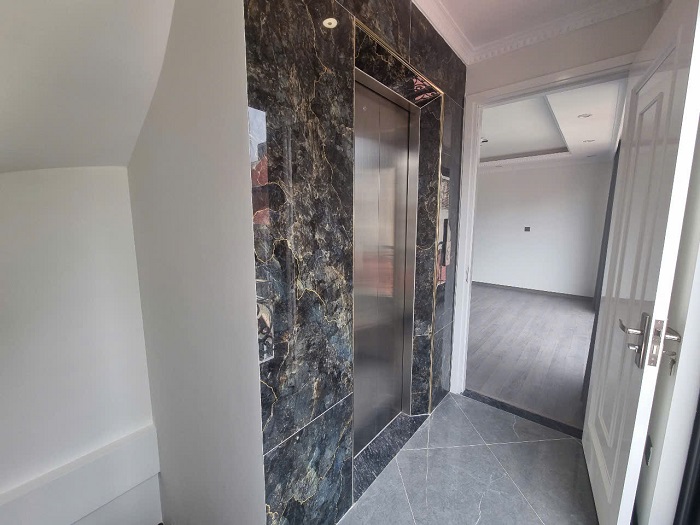

Cửa tầng khung bao bản hẹp kếp hợp ốp gạch giả đá

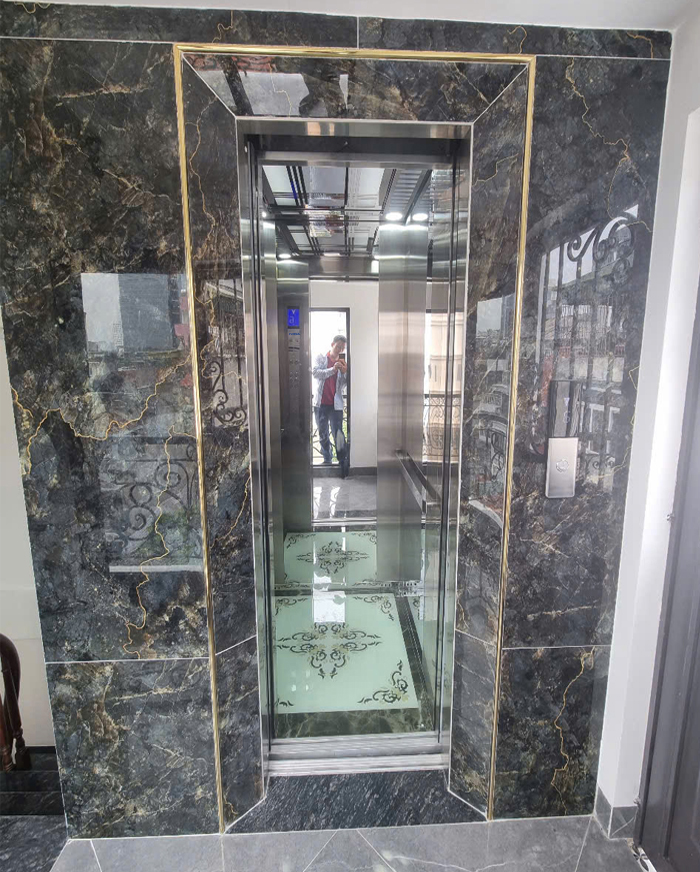

Vách bên trong cabin 1000 x 1000 mm
– Vách cabin inox 304 sọc nhuyễn xen inox gương. Vách cabin có tác dụng che chắn, đảm bảo an toàn cho người và hàng hóa trong cabin.
Vách bên trong cabin 1000 x 1000 mm inox 304 sọc nhuyễn

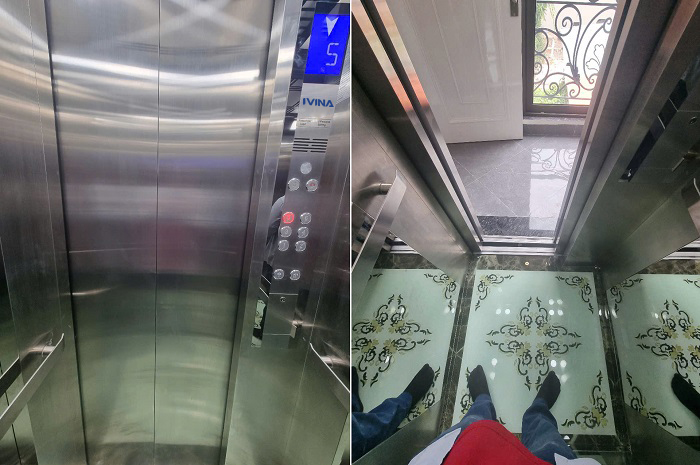

Cửa cabin 600 x 2100 mm, bảng gọi, vách trước, hông inox 304 sọc nhuyễn

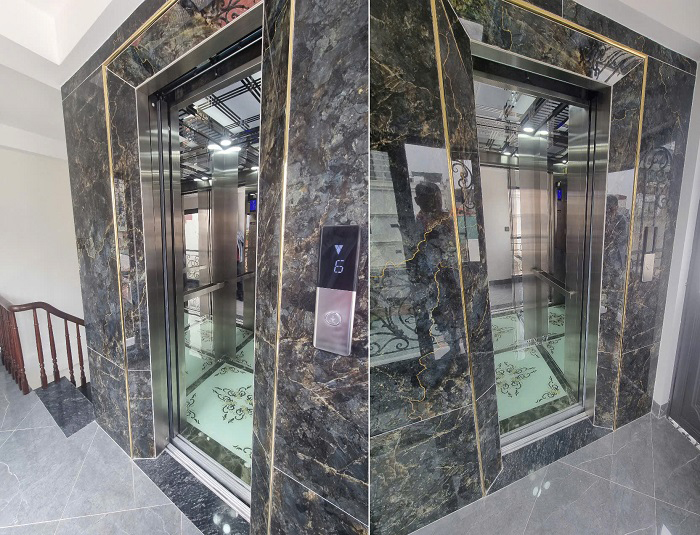

Vách trái, phải cabin inox 304 sọc nhuyễn xen inox gương tay vịn dẹt
Trần giả:
– Trần giả là phần trang trí bên trên để che khuất các bộ phận đèn quạt gắn trên nóc cabin. Trần giả phẳng inox gương hoa văn xoáy tròn.
– Trần: Trần cabin với đèn LED chiếu sáng dịu nhẹ, kết hợp hoa văn CNC tinh xảo, tạo nên không gian ấm cúng và sang trọng.

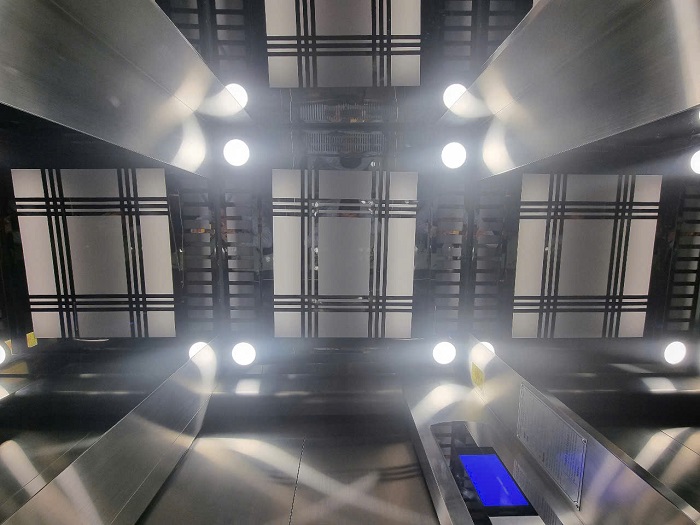

Trần giả cabin phẳng Inox trắng gương cắt CNC kết hợp mika đèn LED chiếu sáng dịu nhẹ
Sàn cabin:
– Sàn: Sàn thang máy được làm từ kính cường lực hoa văn tạo điểm nhấn cabin sang trọng, không chỉ bền bỉ mà còn dễ dàng lau chùi.

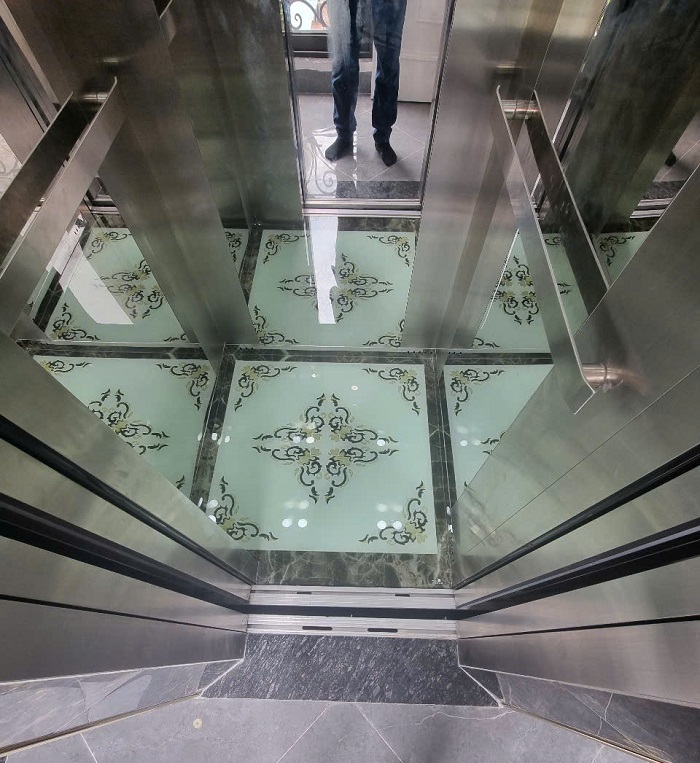

Sàn kinh cường lực hoa văn kích thước 1000x 1000 mm

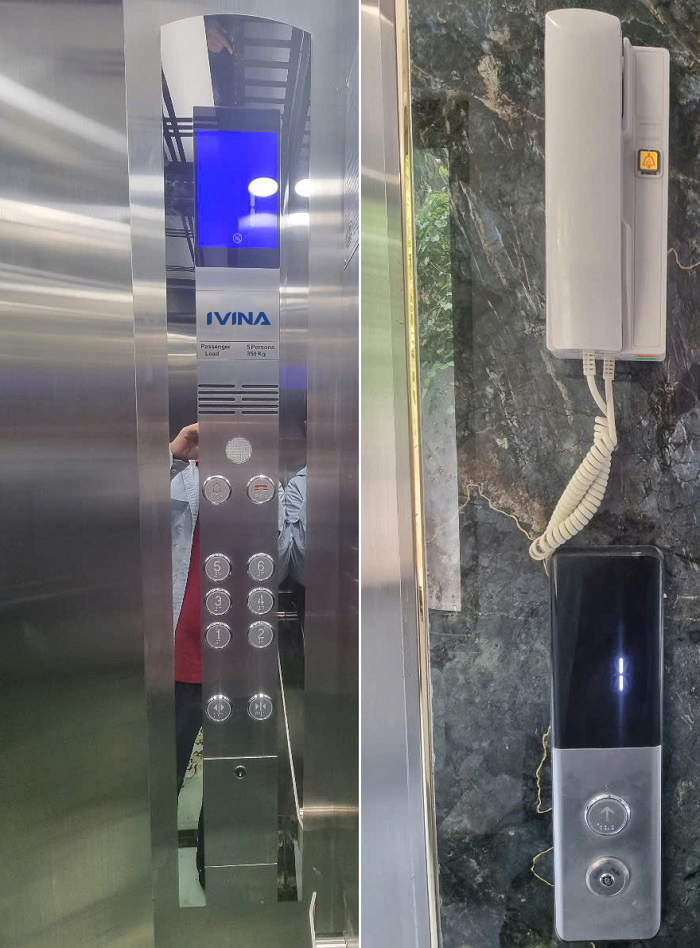

Bảng gọi tầng, cabin thang máy (Button)
– Bảng gọi tầng, cabin thang máy (Button) là bộ phận sử dụng để điều chỉnh đóng mở cabin thang máy và lựa chọn tầng mà người dùng muốn tới. Bảng gọi tầng được coi là phương tiện “giao tiếp” giữa con người và thang máy, thể hiện tính năng thông minh, tiện lợi của chiếc thang máy trong quá trình di chuyển
Bảng gọi tầng, cabin thang máy (Button) inox sọc nhuyễn kết hợp trắng gương
Thông số kỹ thuật Fuji – Nhập khẩu

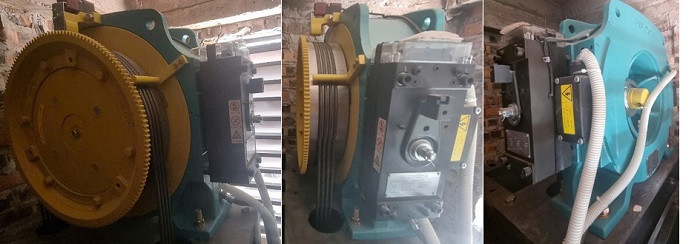

Động cơ thang máy Fuji – Nhập khẩu

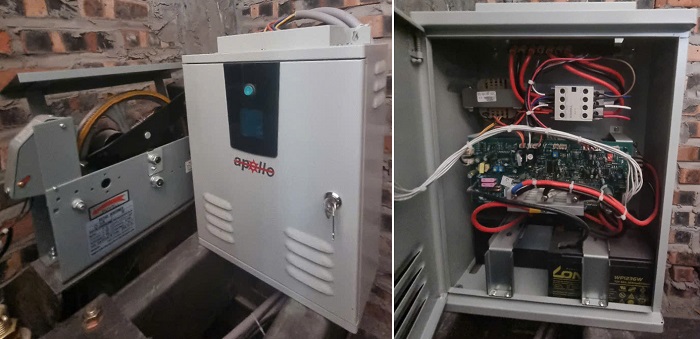

Bộ lưu điện thang máy
Bộ lưu điện thang máy hay còn gọi là bộ cứu hộ tự động là thiết bị điện sử dụng ắc quy để lưu trữ điện năng. Dùng để cấp điện cho thang máy khi xảy ra tình trạng mất điện đột ngột.
Với công nghệ phát triển bộ lưu điện được sử dụng rộng rãi trong nhiều lĩnh vực của đời sống. Đặc biệt là trong ngành thang máy, nó giúp mang lại sự an toàn, yên tâm cho người sử dụng thang máy. Khi gặp sự cố mất điện đột ngột bộ lưu điện sẽ cấp điện cho tủ điều khiển thang để đưa thang về tầng gần nhất và mở cửa ra. Khi có điện trở lại bộ lưu điện sẽ tự động nạp điện.
Bộ lưu điện thang máy
Đối trọng thang máy
– Đối trọng thang máy sử dụng công nghệ truyền động cáp tải. Đối trọng được treo vào đầu cáp tải để tạo lực ma sát giữa rãnh của puly và cáp tải, đồng thời còn có tác dụng cân bằng với khối lượng cabin. Nhờ đó máy kéo hoạt động nhẹ nhàng và ổn định hơn.
– Trong thang máy, cabin và đối trọng thang máy được đặt trên một trục nằm trong mặt phẳng thẳng đứng và được neo bởi các đường ray dẫn hướng để tránh va chạm hoặc ma sát ngoài ý muốn và duy trì quỹ đạo di chuyển lên xuống tuyến tính.

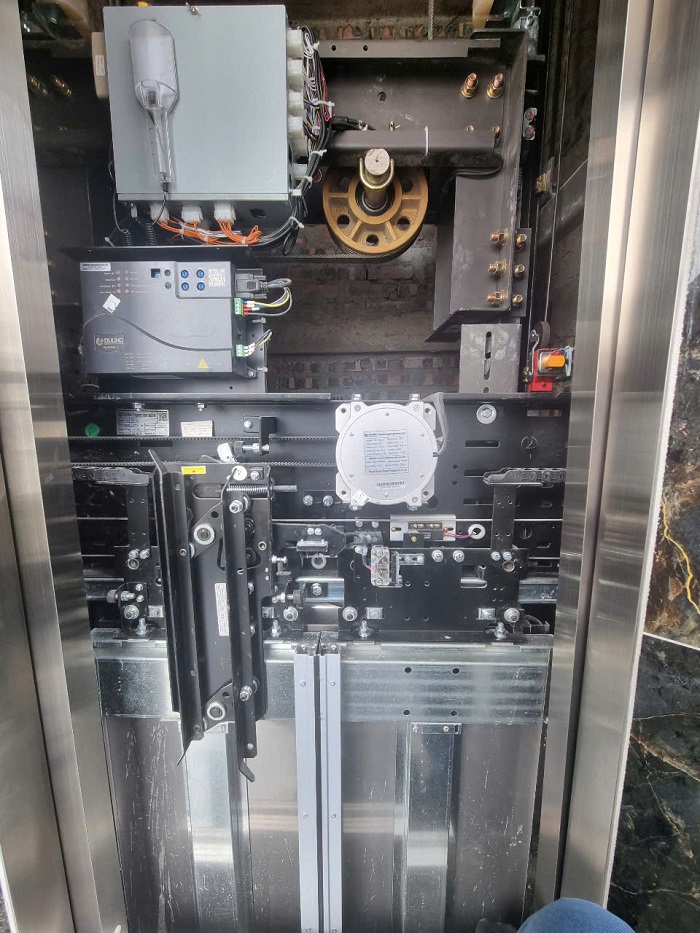

Động cơ và hệ thống đóng/mở:
– Cửa tầng, cabin thang máy thường được trang bị động cơ để mở và đóng cửa một cách tự động. Động cơ và hệ thống đóng/mở được gắn vào khung cửa và được điều khiển bằng một bộ điều khiển chung của hệ thống thang máy. Khi thang máy đến tầng, hệ thống đóng/mở sẽ nhận tín hiệu và tự động mở cửa thang máy để cho phép hành khách vào hoặc ra khỏi cabin. Ngược lại, khi thang máy khởi động, cửa sẽ tự động đóng để đảm bảo an toàn khi thang máy hoạt động.
Thiết bị cửa tầng, cabin thang máy

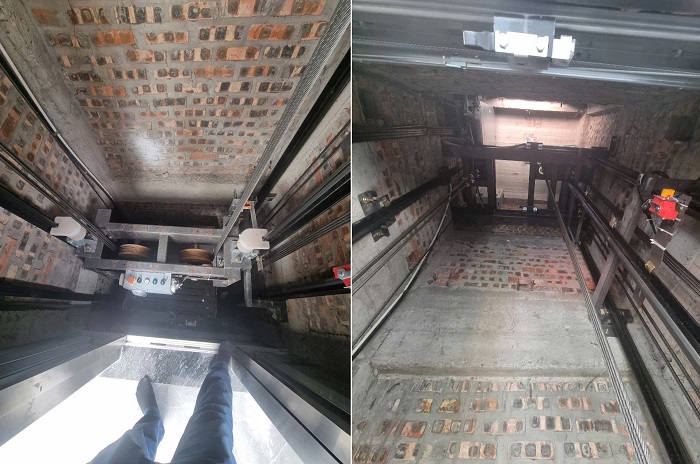

Hố thang máy
Hố thang máy
Hố PIT thang máy
– Hố PIT thang máy kích thước sâu 1200mm nơi mà cabin thang máy di chuyển xuống để tạo ra sự cân bằng với mặt sàn nhà, đó chính là hố thang máy (hay hố pit thang máy).
– Hố pit thang máy bao gồm khoảng không gian trống dưới cùng của giếng thang máy, tính từ đáy giếng thang đến mặt sàn của điểm dừng tầng đầu tiên. Hố pit thang máy thường được tạo ra bằng cách đào sâu xuống bên dưới nền móng nhà, và nó thường được cấu trúc liền vào kiến trúc của tòa nhà để tăng độ vững chắc.
Bộ Governo khống chế vượt tốc thang máy
– Chống vượt tốc thang máy governor là thiết bị rất quan trong hệ thống an toàn của thang máy. Tác dụng chính của governor là kiểm soát tốc độ, đảm bảo tốc độ thang luôn trong giới hạn an toàn đã được thiết lập trước. Governor thang máy kết hợp với bộ căng cáp dưới và thắng cơ thang máy tạo lên hệ thống an toàn cho thang.
Thông số kỹ thuật
– Vị trí: Lắp ở trên đỉnh và dưới đáy của hố thang, được kết nối với nhau bằng cáp kéo
– Đường kính cáp kéo: tối thiếu là Φ6
– Chức năng: Đảm bảo an toàn cho Cabin thang máy.
– Nguồn điện: 01 pha 220V/50Hz
– Tốc độ: 0,25m/s 1m/s 1,5m/s 2m/s 2,5m/s
Các tính năng governor:
– Kiểm soát tốc độ
– Kích hoạt phanh
– Bảo vệ an toàn cho người và thiết bị
