Thông tin khách hàng
– Chủ đầu tư: Chị Thủy
– Địa chỉ: Thịnh Liệt, Hoàng Mai, TP. Hà Nội
Thông số kỹ thuật
– Dự án: Nhà ở tư nhân 4 điểm dừng
– Loại thang: Thang máy khung thép sơn tĩnh điện vách kính, cabin viền inox sọc nhuyễn xen inox trắng gương.
– Số lượng: 01 thang máy
– Phòng máy: Không phòng máy
– Đối trọng: Sau ( Bo gang )
– Tải trọng: 350kg
– Kích thước hố chưa dựng khung: 1520 x 1520 mm (Rông x Sâu)
– Kích thước phủ bì khung thép: 1500 x 1500 mm (Rông x Sâu)
– Kích thước thông thủy lọt long đã dựng khung thép: 1000 x 1000 mm (Rông x Sâu)
– Cabin: Inox sọc nhuyễn xen inox trắng gương
– Cửa mở: 650 x 2100 mm ( Rộng x Cao)
– Cửa cabin cánh CO mở tự động từ tâm về 2 phía, bằng Inox 304 sọc nhuyễn
– Cửa tầng 1, 2, 3, 4 cánh CO mở tự động từ tâm về 2 phía, bằng Inox sọc nhuyễn khung bao bản hẹp 50 x 70 mm
– Động cơ: Fuji – Nhập khẩu
– Hệ điều khiển: Fuji Nhập khẩu
– Tốc độ: 60m/Phút
– Số điểm dừng: 04 Stop
– Số lượng người: 04 người
– Hố Pít: 1400 mm (Sâu)
– OH: 3100 + 1200 = 4300 mm(Cao OH)
– Bảng điều khiển và nút gọi thang máy cơ học (có thể thay thế bằng nút gọi thang máy cảm ứng)
– Thiết kế sang trọng, thời thượng
– Tay vịn dẹt tiêu chuẩn (tùy chọn bổ sung)
Thông số kỹ thuật thang máy gia đình 350kg 4 tầng tiêu chuẩn đối trọng sau, cửa CO mở tim

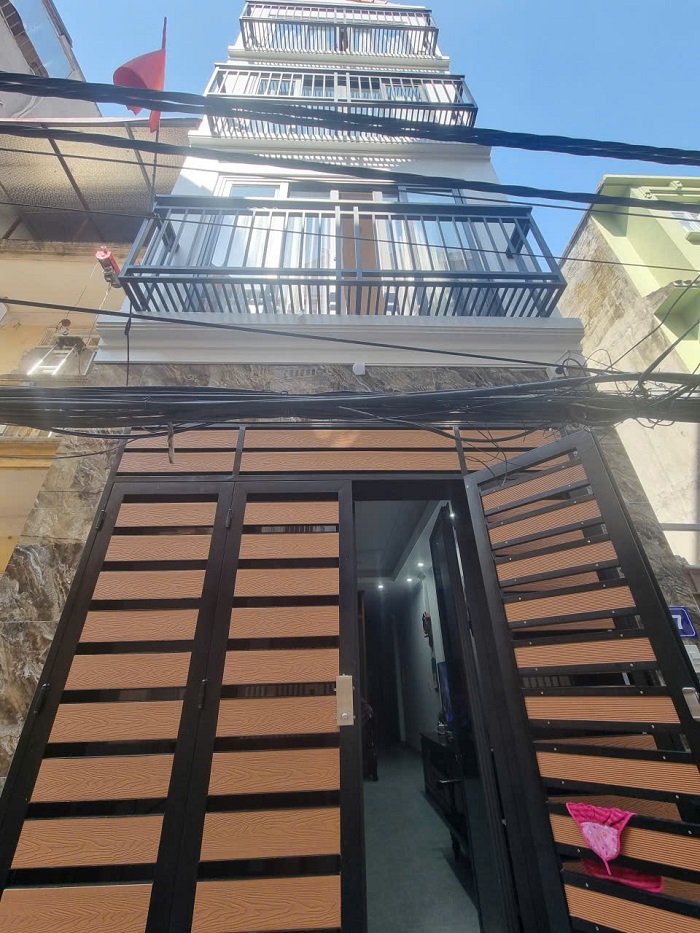

Hình ảnh thực tế Thang máy gia đình 4 tầng
Cửa tầng 650 x 2100 mm:
– Loại cửa CO: Hai cánh đóng mở tự động từ tâm về hai phía, điều khiển bằng biến tần và vi xử lý Microprocessor
– Vật liệu: Inox sọc nhuyễn khung bao bản hẹp 50x 70 mm

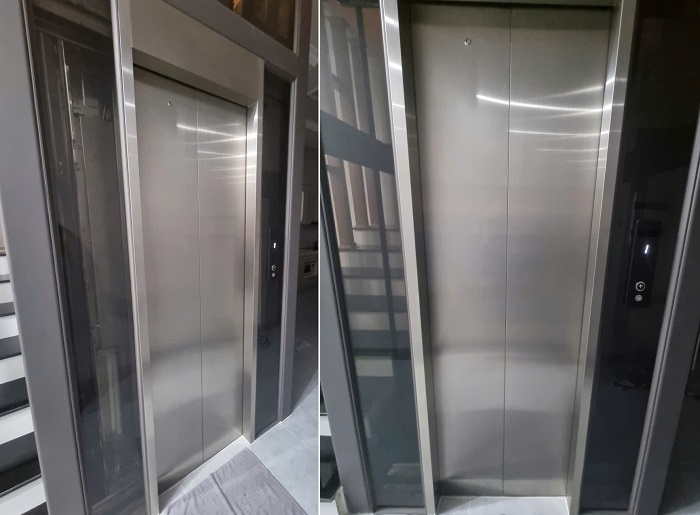

Cửa tầng Inox sọc nhuyễn kích thước CO 650 x 2100 mm mở tim về hai phía

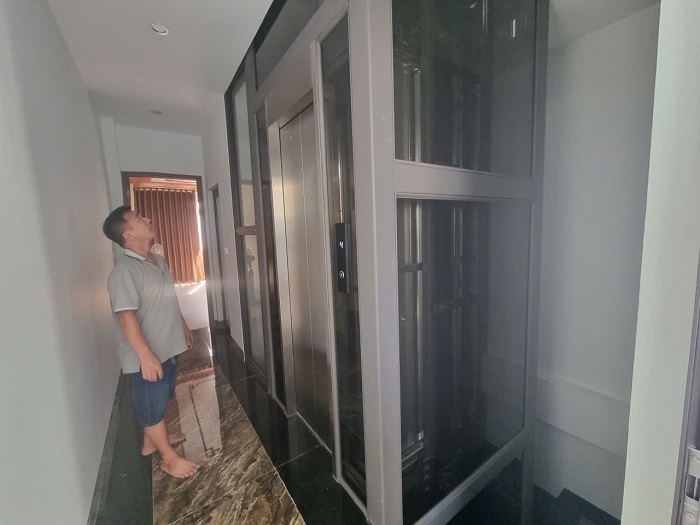

Kết cấu khung thép sơn tĩnh điện vách kính đen

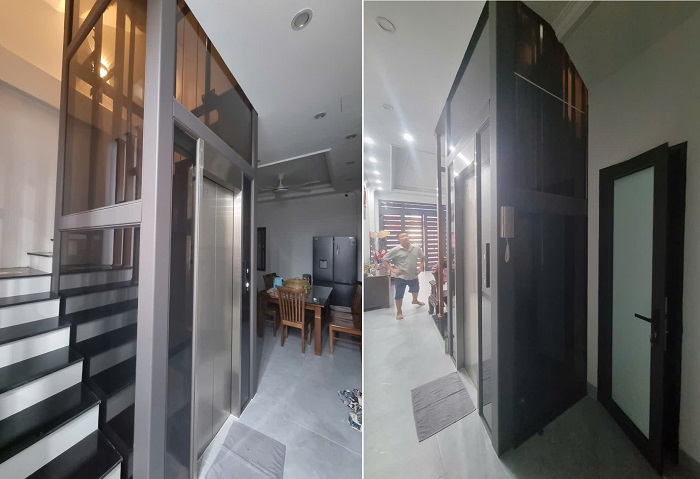

Cửa tầng inox sọc nhuyễn khung bao bản hẹp 50 x 70 mm trán cao

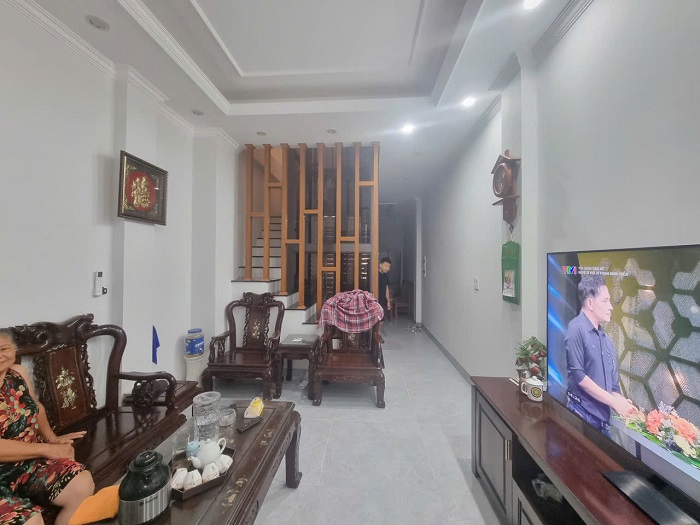

Sảnh tầng 1 trước khi vào thang
Vách bên trong cabin 1000 x 1000 mm
– Vách cabin viền inox sọc nhuyễn xen inox trắng gương. Vách cabin có tác dụng che chắn, đảm bảo an toàn cho người và hàng hóa trong cabin.

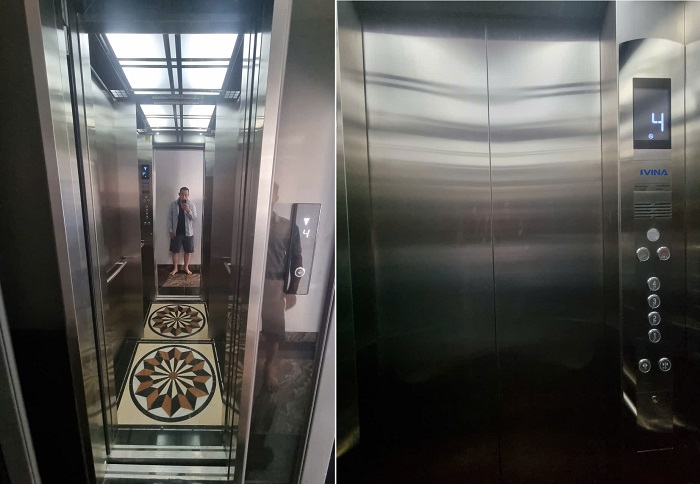

Vách bên trong cabin 1000 x 1000 mm inox sọc nhuyễn xen inox trắng gương

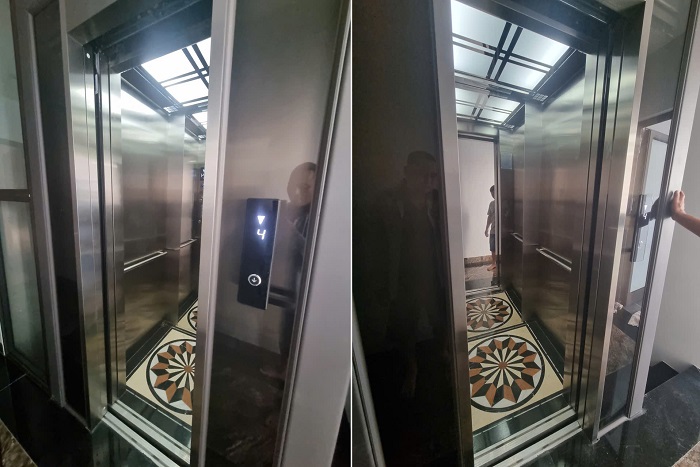

Vách trái, phải inox sọc nhuyễn tay vịn tròn

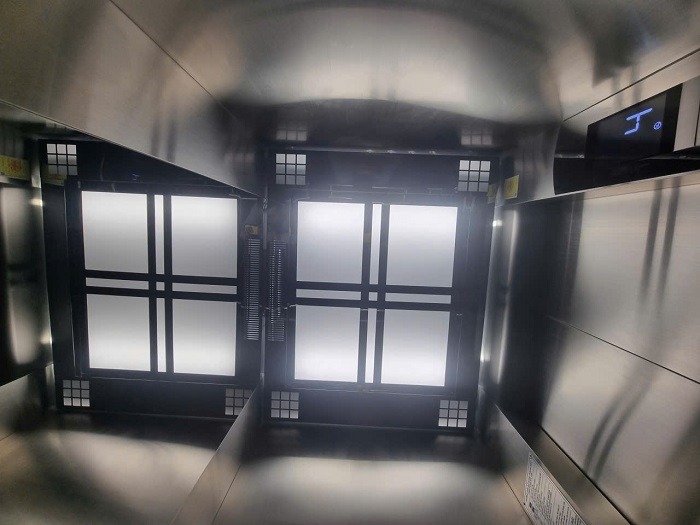

Trần giả:
– Trần giả là phần trang trí bên trên để che khuất các bộ phận đèn quạt gắn trên nóc cabin. Trần giả phẳng nan inox gương.
– Trần: Trần cabin với đèn LED chiếu sáng dịu nhẹ, kết hợp hoa văn CNC tinh xảo, tạo nên không gian ấm cúng và sang trọng.
Trần giả cabin Inox gương phẳng cắt CNC kết hợp mika đèn LED chiếu sáng dịu nhẹ
Sàn cabin:
– Sàn: Sàn đá thang máy được làm từ đá tự nhiền ghép hoa văn tạo điểm nhấn cabin sang trọng, không chỉ bền bỉ mà còn dễ dàng lau chùi.

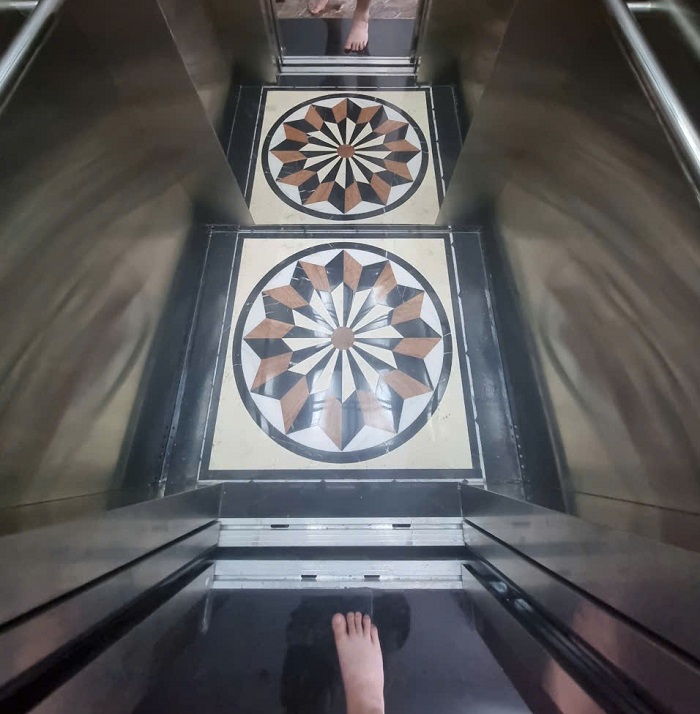

Sàn đá tự nhiên ghép hoa văn kích thước 1000x 1000 mm

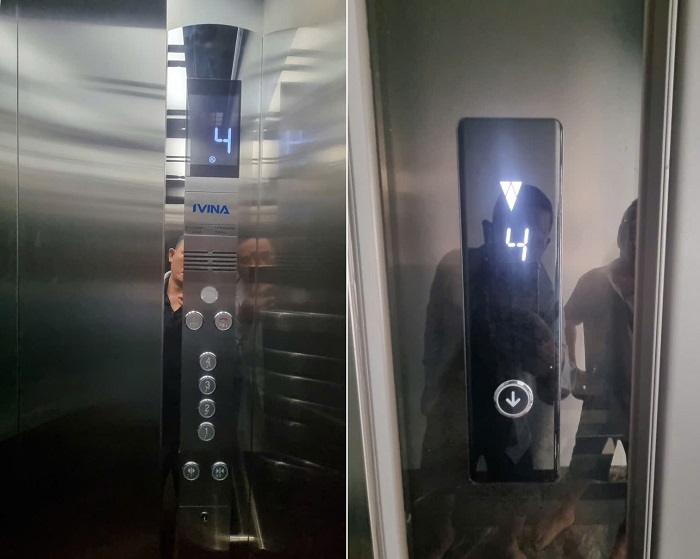

Bảng gọi tầng, cabin thang máy (Button)
– Bảng gọi tầng, cabin thang máy (Button) là bộ phận sử dụng để điều chỉnh đóng mở cabin thang máy và lựa chọn tầng mà người dùng muốn tới. Bảng gọi tầng được coi là phương tiện “giao tiếp” giữa con người và thang máy, thể hiện tính năng thông minh, tiện lợi của chiếc thang máy trong quá trình di chuyển
Bảng gọi tầng, cabin thang máy (Button)
Thông số kỹ thuật động cơ Fuji – Nhập khẩu
– Đường kính puly: 320 mm
– Trọng Lượng: 308kg
– Nguồn điện động cơ xoay chiều : 3 pha 380V; và 1pha 220V
– Có cần cứu hộ khẩn cấp ( cần cứu hộ khẩn cấp bằng tay tiện lợi nhanh chóng)

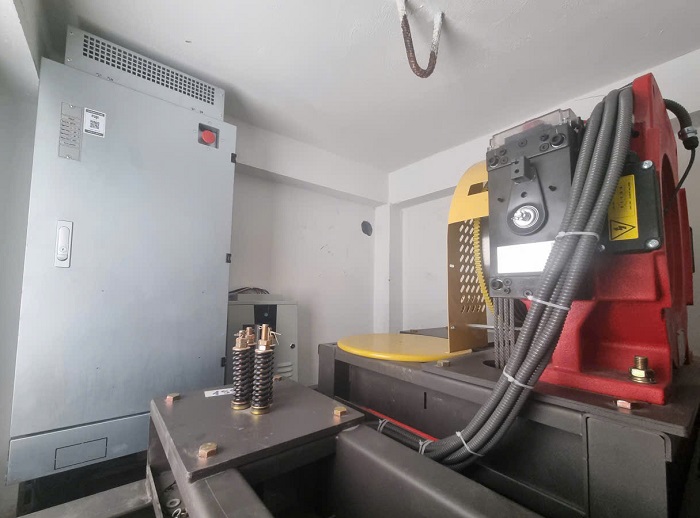

Thang máy sử dụng máy kéo Fuji – Nhập khẩu
Đối trọng thang máy
– Đối trọng thang máy sử dụng công nghệ truyền động cáp tải. Đối trọng được treo vào đầu cáp tải để tạo lực ma sát giữa rãnh của puly và cáp tải, đồng thời còn có tác dụng cân bằng với khối lượng cabin. Nhờ đó máy kéo hoạt động nhẹ nhàng và ổn định hơn.
Đối trọng thang máy 350kg ( Bo gang )
– Trong thang máy, cabin và đối trọng thang máy được đặt trên một trục nằm trong mặt phẳng thẳng đứng và được neo bởi các đường ray dẫn hướng để tránh va chạm hoặc ma sát ngoài ý muốn và duy trì quỹ đạo di chuyển lên xuống tuyến tính.
Động cơ và hệ thống đóng/mở:
– Cửa tầng cửa cabin thang máy thường được trang bị động cơ để mở và đóng cửa một cách tự động. Động cơ và hệ thống đóng/mở được gắn vào khung cửa và được điều khiển bằng một bộ điều khiển chung của hệ thống thang máy. Khi thang máy đến tầng, hệ thống đóng/mở sẽ nhận tín hiệu và tự động mở cửa thang máy để cho phép hành khách vào hoặc ra khỏi cabin. Ngược lại, khi thang máy khởi động, cửa sẽ tự động đóng để đảm bảo an toàn khi thang máy hoạt động.
Nóc cabin thang máy

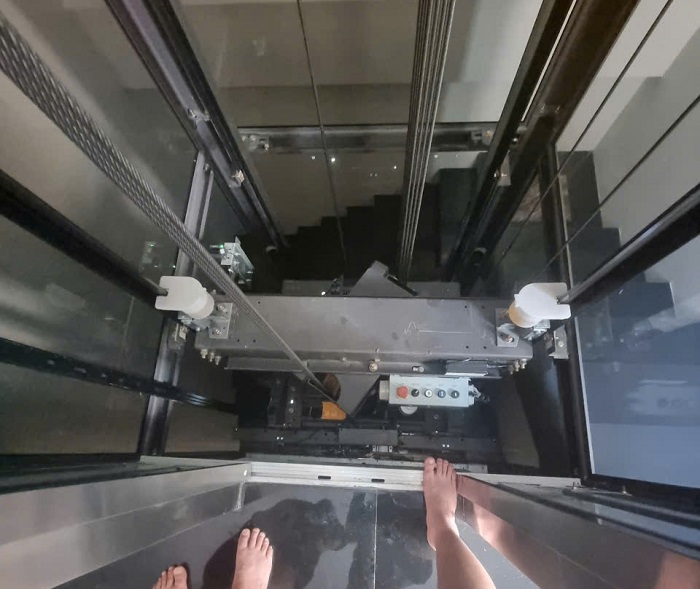

Nóc cabin thang máy truyền trên
Hố PIT thang máy
– Hố PIT thang máy kích thước sâu 1400mm nơi mà cabin thang máy di chuyển xuống để tạo ra sự cân bằng với mặt sàn nhà, đó chính là hố thang máy (hay hố pit thang máy).
– Hố pit thang máy bao gồm khoảng không gian trống dưới cùng của giếng thang máy, tính từ đáy giếng thang đến mặt sàn của điểm dừng tầng đầu tiên. Hố pit thang máy thường được tạo ra bằng cách đào sâu xuống bên dưới nền móng nhà, và nó thường được cấu trúc liền vào kiến trúc của tòa nhà để tăng độ vững chắc.

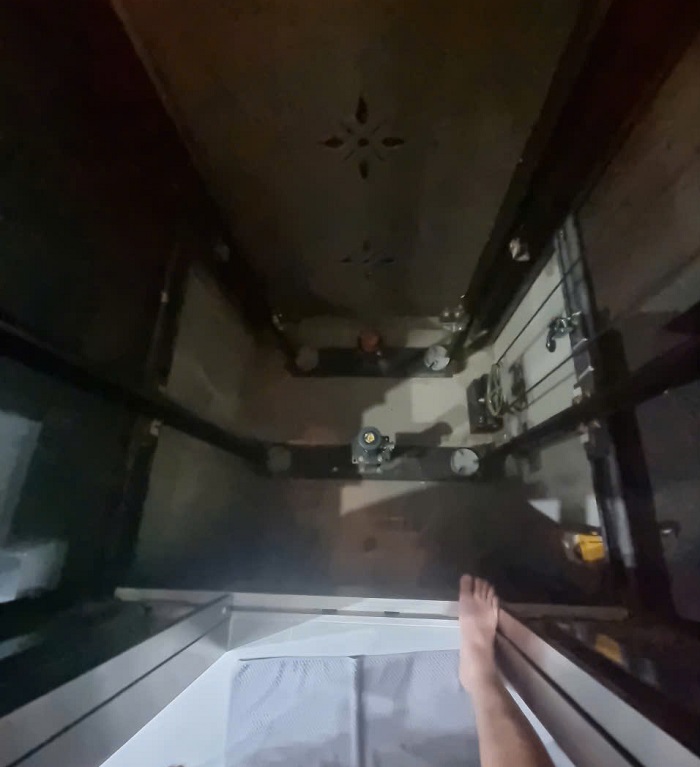

Hố PIT thang máy kích thước sâu 1400mm

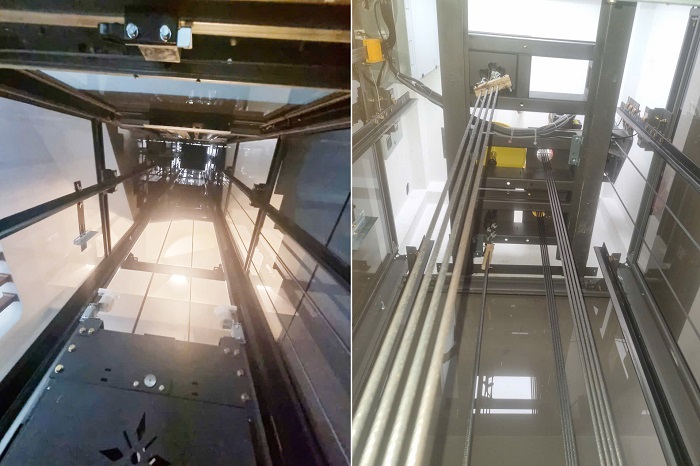

Kích thước hố chưa dựng khung: 1520 x 1520 mm
Kích thước phủ bì khung thép: 12500 x 1500 mm
Bộ Governo khống chế vượt tốc thang máy
– Chống vượt tốc thang máy governor là thiết bị rất quan trong hệ thống an toàn của thang máy. Tác dụng chính của governor là kiểm soát tốc độ, đảm bảo tốc độ thang luôn trong giới hạn an toàn đã được thiết lập trước. Governor thang máy kết hợp với bộ căng cáp dưới và thắng cơ thang máy tạo lên hệ thống an toàn cho thang.
Thông số kỹ thuật
– Vị trí: Lắp ở trên đỉnh và dưới đáy của hố thang, được kết nối với nhau bằng cáp kéo
– Đường kính cáp kéo: tối thiếu là Φ8
– Chức năng: Đảm bảo an toàn cho Cabin thang máy.
– Nguồn điện: 01 pha 220V/50Hz
– Tốc độ: 0,25m/s 1m/s 1,5m/s 2m/s 2,5m/s
Các tính năng governor:
– Kiểm soát tốc độ
– Kích hoạt phanh
– Bảo vệ an toàn cho người và thiết bị
