Thông tin khách hàng
– Chủ đầu tư: Anh Bình
– Địa chỉ: Liền Kề KĐT Văn Phú, Hà Đông, TP. Hà Nội
Thông số kỹ thuật
– Dự án: Nhà ở 3 điểm dừng
– Loại thang: Thang máy khung thép vách cabin viền inox vàng gương kết hợp kính cường lực trắng trong.
– Khung: Thép sơn tĩnh điễn màu vàng kem vách kính ôm ngoài khung
– Số lượng: 01 thang máy
– Phòng máy: Không phòng máy
– Đối trọng: Sau
– Tải trọng: 450kg
– Kích thước hố thang: 1700 x 1700 mm (Rông x Sâu)
– Kích thước cabin: 1200 x 1000 mm (Rông x Sâu)
– Cabin: Vách trái, phải viền inox vàng gương kết hợp kính cường lực trắng trong, vách sau Inox 304 vàng gương hoa văn ăn mòn hình bông hoa sen đang nở.
– Cửa mở: 700 x 2100 mm ( Rộng x Cao)
– Cửa cabin cánh CO mở tự động từ tâm về 2 phía, bằng viền Inox 304 vàng gương kết hợp kính cường lực trắng trong
– Động cơ: TorinDriver GTW9S – Nhập khẩu
– Hệ điều khiển: Tủ AS380S Nhập khẩu
– Tốc độ: 60m/Phút
– Số điểm dừng: 3 Stop
– Số lượng người: 06 người
– Hố Pít: 1200 mm (Sâu)
– OH: 3300 + 900 = 4200 mm (Cao OH)
– Kết cấu: Giếng thang được làm bằng khung thép sơn tĩnh điện màu vàng kem ốp vách kính xanh dương nhạt và kính đen mặt trước
– Hệ khung cột, thanh ngang hố thang máy bằng thép gấp (cột chính nhôm gấp V120x120x40 x4 mm tại bốn góc, thanh ngang tại đà tầng và giữa tầng liên kết 4 cột chính… và các vật tư phụ kiện kèm theo. Sơn tĩnh điện màu theo yêu cầu của khách hàng.
– Bảng điều khiển và nút gọi thang máy cơ học (có thể thay thế bằng nút gọi thang máy cảm ứng)
– Thiết kế sang trọng, thời thượng
– Tay vịn tròn tiêu chuẩn (tùy chọn bổ sung)
Thông số kỹ thuật thang máy gia đình Anh Bình tải trọng 450kg đối trọng sau, cửa mở tim
Hình ảnh thực tế thang máy homelift 450kg Anh Bình

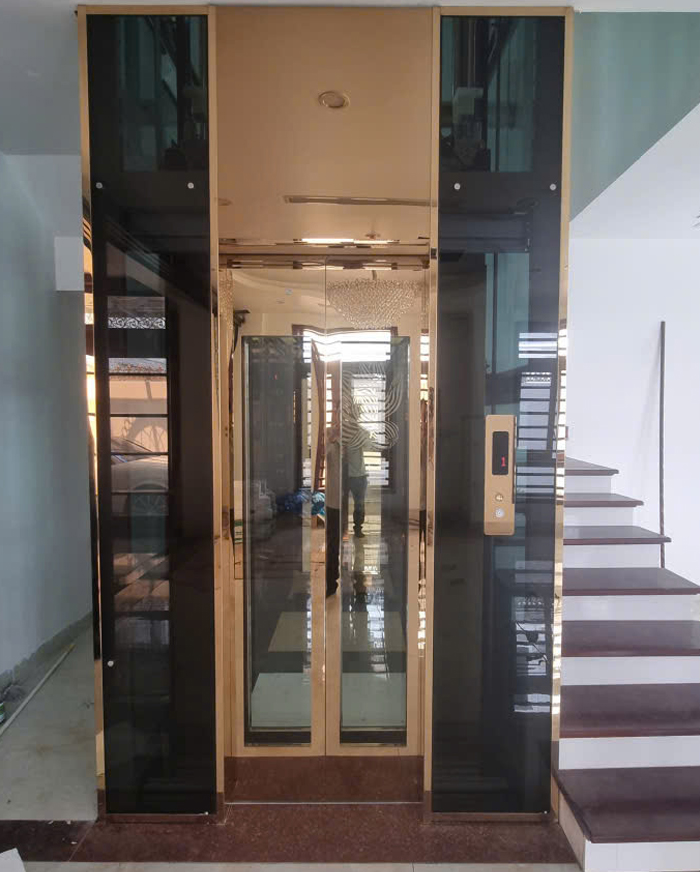

Cửa tầng KT 700 x 2100 mm inox vàng gương kết hợp kính khung bao bản hẹp trán cao

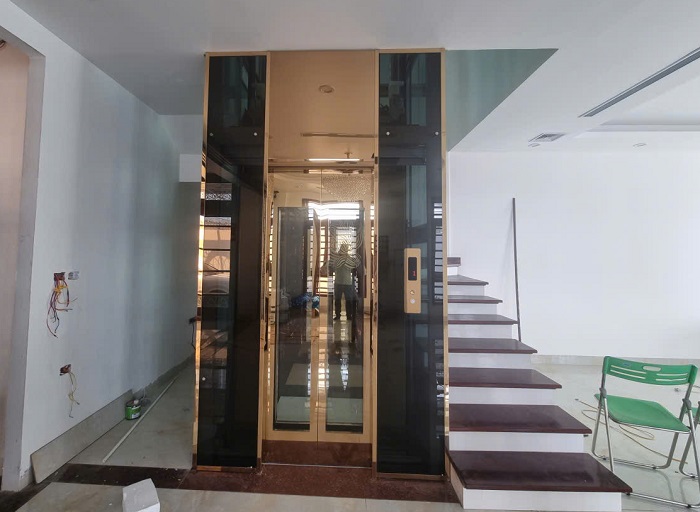

Thang máy homelift khung bao bản hẹp trán cao khung ốp kính đen
Cửa tầng 2 thang máy homelift

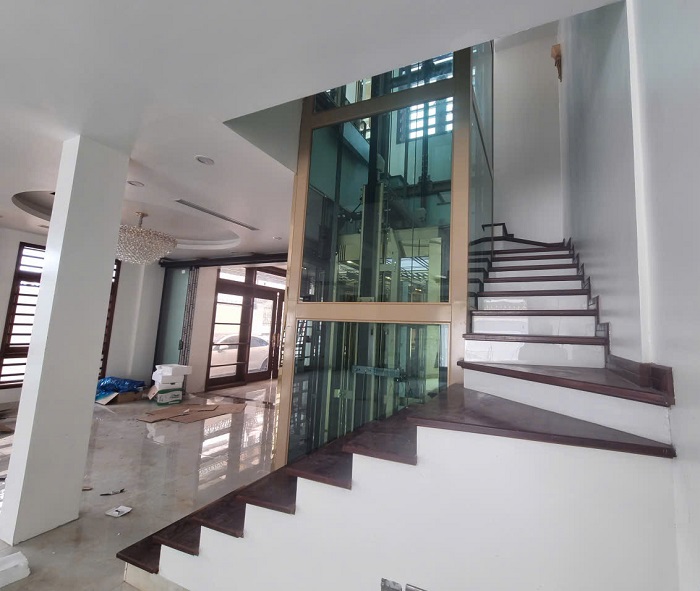

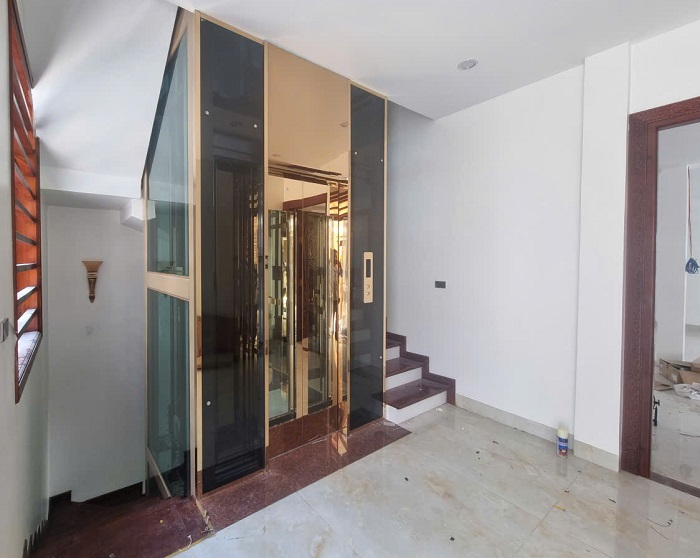

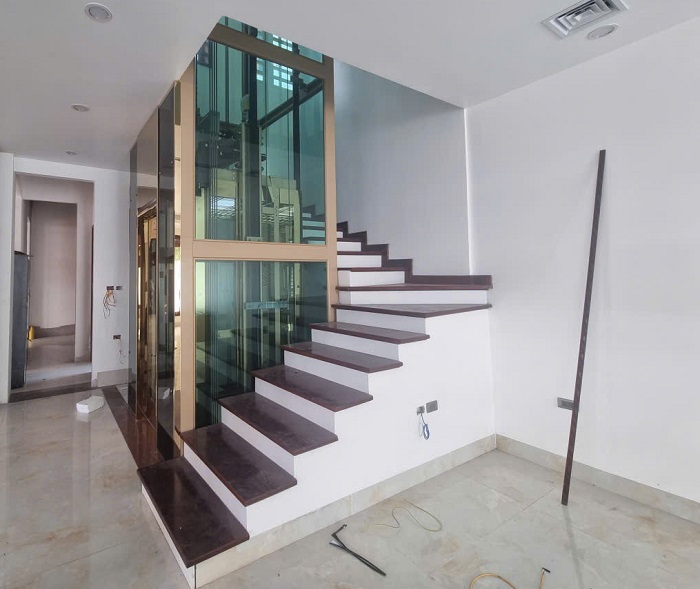

Kết cấu khung thép sơn tĩnh điện vàng kem kết hợp kính 2 lớp màu xanh, đen
Vách cabin
– Vách cabin trái, phải viền inox vàng gương kết hợp kính kính, vách sau inox vàng vương hoa văn ăn mòn hình bông hoa sen đang nở. Vách cabin có tác dụng che chắn, đảm bảo an toàn cho người và hàng hóa trong cabin

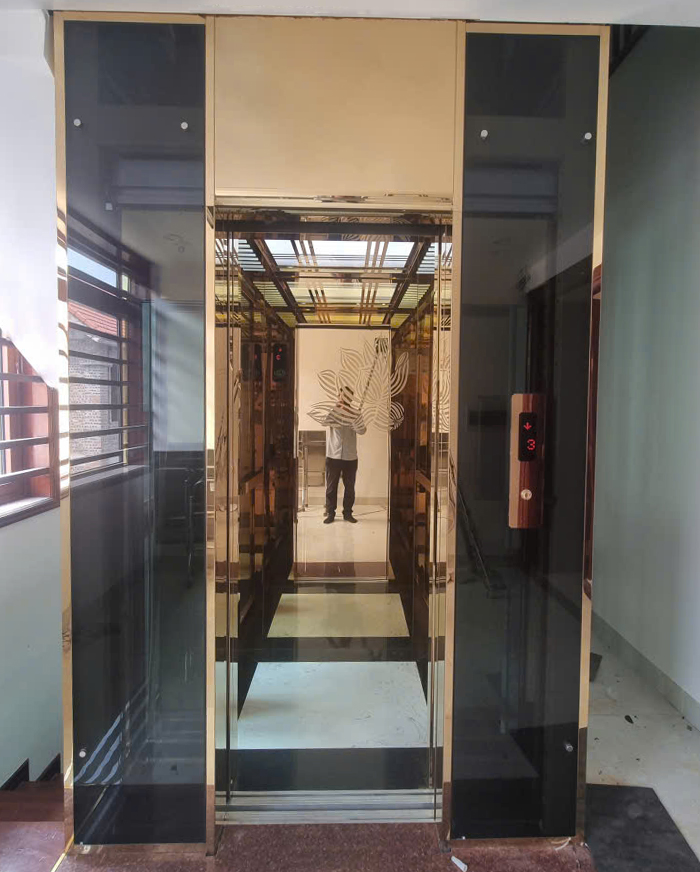

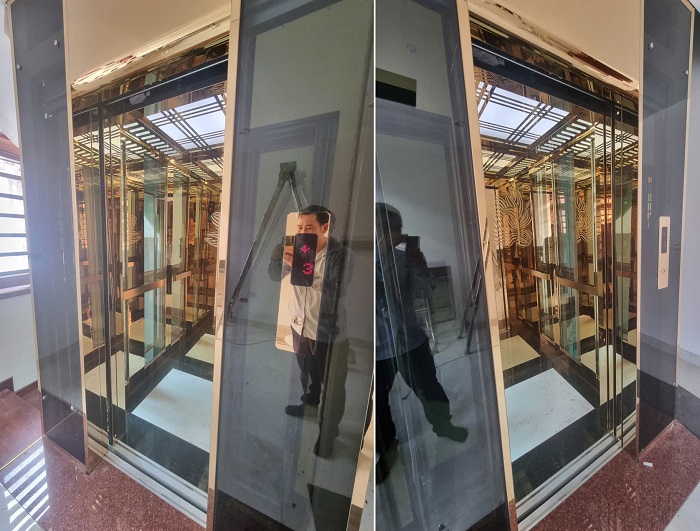

Thang máy Homelift KT cabin 1200 x 1000 mm (Rộng x Sâu) tay vịn dẹt

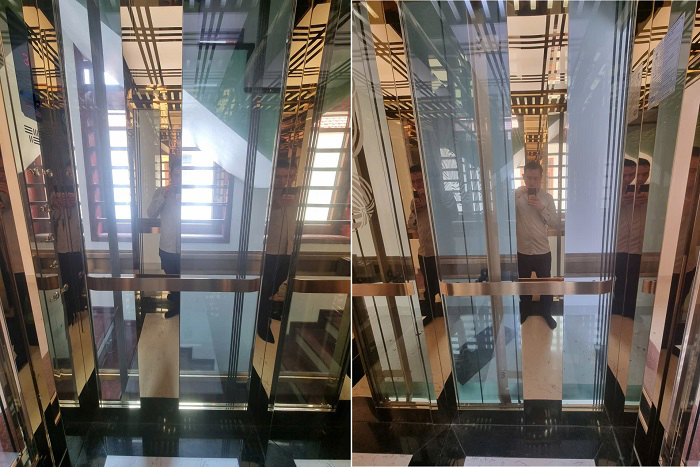

Vách trái, phải cabin thang máy inox vàng gương kết hợp kính cường lực trắng trong

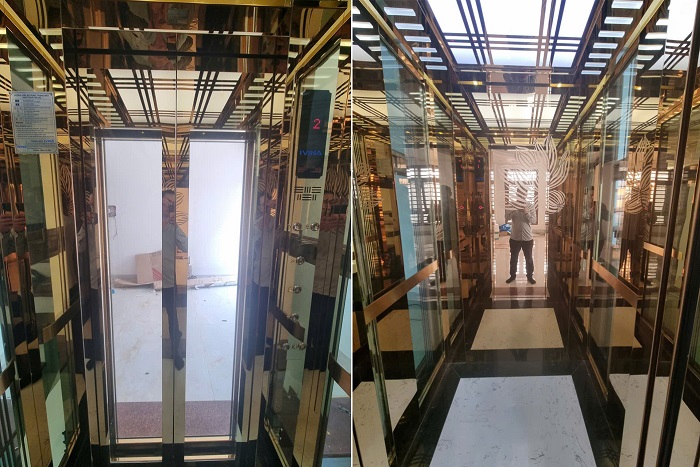

Vách sau cabin inox vàng gương hoa văn ăn mòn hình bông hoa sen đang nở
Trần giả:
– Trần giả là phần trang trí bên trên để che khuất các bộ phận đèn quạt gắn trên nóc cabin. Trần giả inox vàng gương.
– Trần: Trần cabin với đèn LED chiếu sáng dịu nhẹ, kết hợp hoa văn CNC tinh xảo, tạo nên không gian ấm cúng và sang trọng.

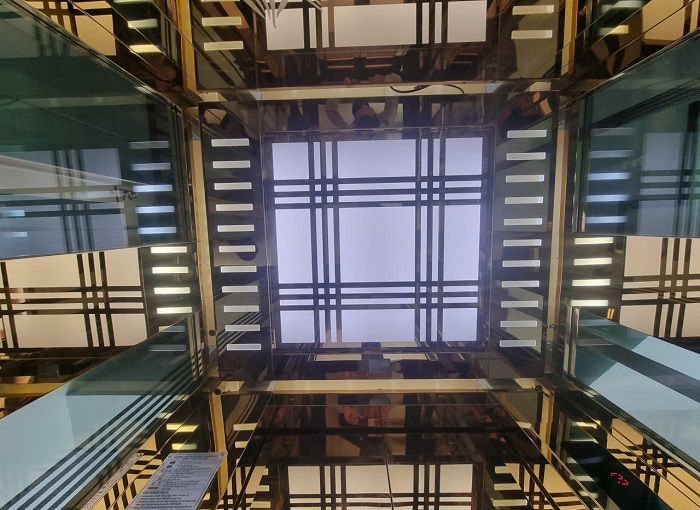

Trần giả inox vàng gương cắt CNC
Sàn cabin:
– Sàn: Sàn thang máy được làm từ đá tự nhiên màu trắng vân kết hợp viền đen cao cấp, không chỉ bền bỉ mà còn dễ dàng lau chùi.

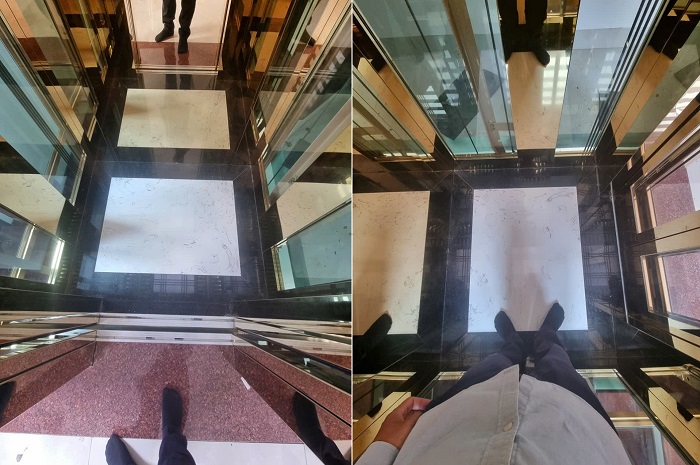

Sàn thang máy được làm từ đá tự nhiên màu trắng vân kết hợp viền đen
Bảng gọi tầng, cabin thang máy (Button)
– Bảng gọi tầng, cabin thang máy (Button) là bộ phận sử dụng để điều chỉnh đóng mở cabin thang máy và lựa chọn tầng mà người dùng muốn tới. Bảng gọi tầng được coi là phương tiện “giao tiếp” giữa con người và thang máy, thể hiện tính năng thông minh, tiện lợi của chiếc thang máy trong quá trình di chuyển

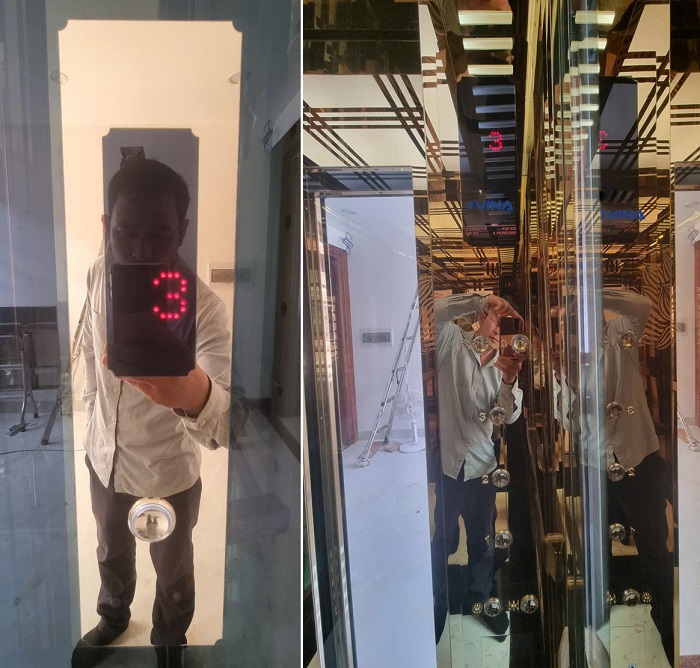

Bảng gọi tầng, cabin thang máy (Button) inox vàng gương
Thông số kỹ thuật động cơ thang máy TorinDrive GTW9S Nhập khẩu
– Điện áp: 380 V.
– Tỷ số truyền 2:1.
– Nguồn cấp phanh: 110V-DC, 2 X 0,88A.
– Tải trọng tĩnh lên trục động cơ: Max 3000 kg.
– Momen lực xoắn: Max 650 Nm, S5 – 40%.
– Số đôi cực: 32 Pole.
– Đường kính puly động cơ: 400 mm.
– Cân nặng: 285 Kg

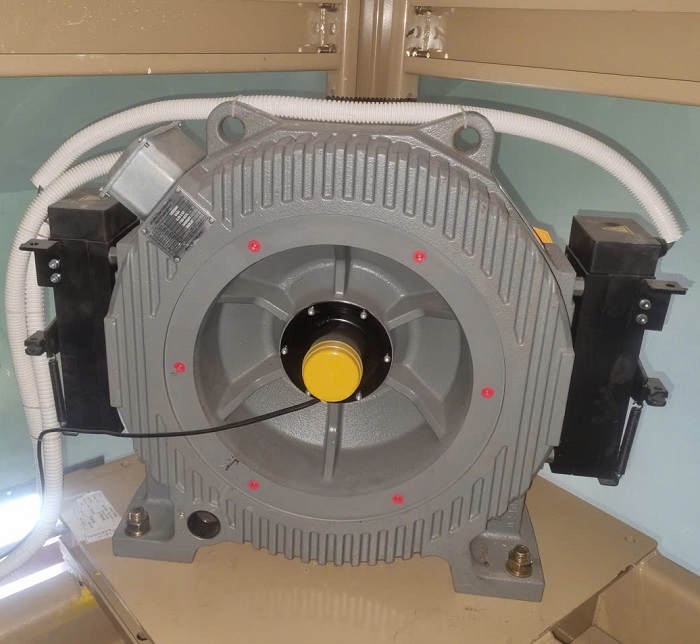

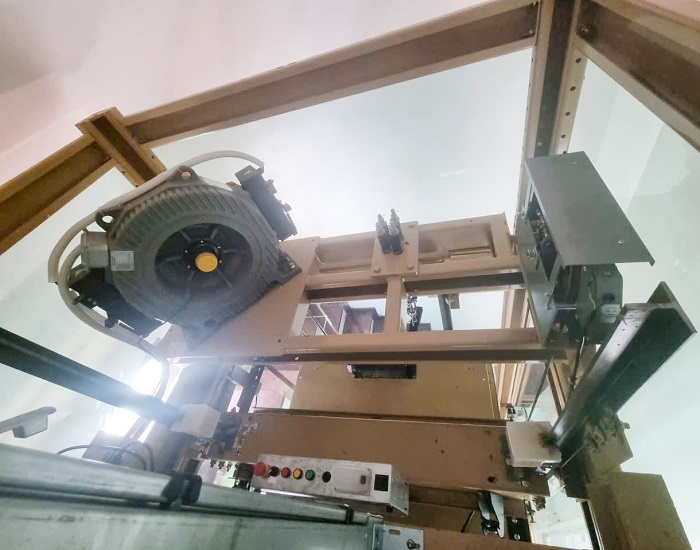

Động cơ máy kéo TorinDriver GTW9S
Hệ khung thép gấp V120x120x40 x4 mm tại bốn góc
Hệ khung cột, thanh ngang hố thang máy bằng thép gấp (cột chính nhôm gấp V120x120x40 x4 mm tại bốn góc, thanh ngang tại đà tầng và giữa tầng liên kết 4 cột chính… và các vật tư phụ kiện kèm theo. Sơn tĩnh điện màu theo yêu cầu của khách hàng.
Hệ khung cột, thanh ngang hố thang máy bằng thép gấp
Đối trọng thang máy
– Đối trọng thang máy sử dụng công nghệ truyền động cáp tải. Đối trọng được treo vào đầu cáp tải để tạo lực ma sát giữa rãnh của puly và cáp tải, đồng thời còn có tác dụng cân bằng với khối lượng cabin. Nhờ đó máy kéo hoạt động nhẹ nhàng và ổn định hơn.
– Trong thang máy, cabin và đối trọng thang máy được đặt trên một trục nằm trong mặt phẳng thẳng đứng và được neo bởi các đường ray dẫn hướng để tránh va chạm hoặc ma sát ngoài ý muốn và duy trì quỹ đạo di chuyển lên xuống tuyến tính.

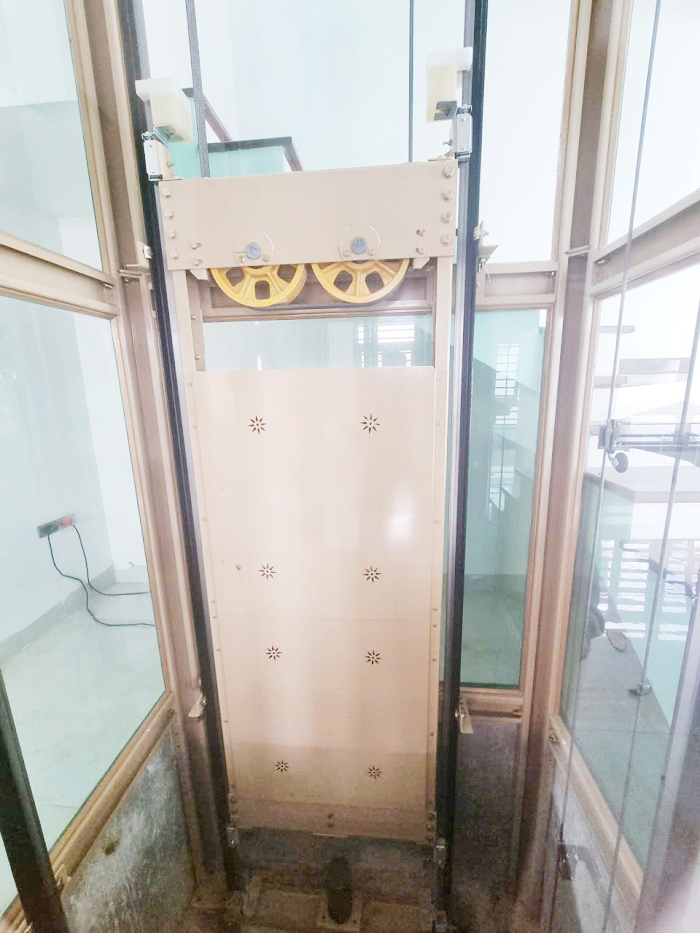

Đối trọng thang máy đặt phía sau cabin
Hố PIT thang máy
– Hố PIT thang máy kích thước sâu 1200mm nơi mà cabin thang máy di chuyển xuống để tạo ra sự cân bằng với mặt sàn nhà, đó chính là hố thang máy (hay hố pit thang máy).
– Hố pit thang máy bao gồm khoảng không gian trống dưới cùng của giếng thang máy, tính từ đáy giếng thang đến mặt sàn của điểm dừng tầng đầu tiên. Hố pit thang máy thường được tạo ra bằng cách đào sâu xuống bên dưới nền móng nhà, và nó thường được cấu trúc liền vào kiến trúc của tòa nhà để tăng độ vững chắc.

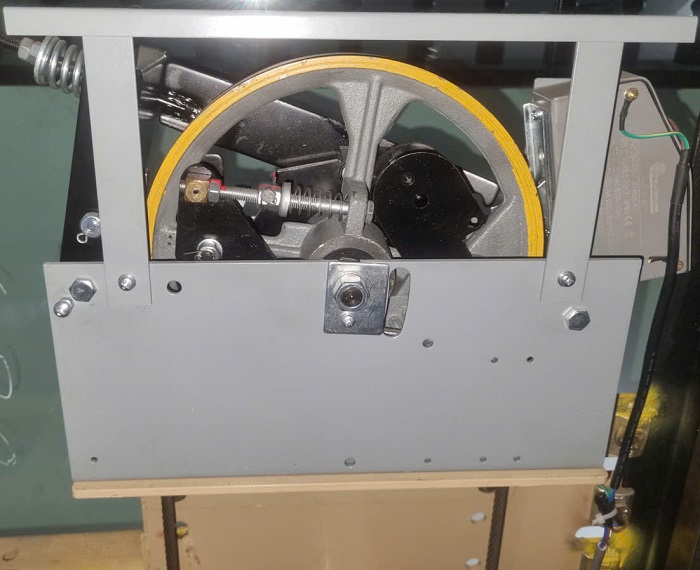

Bộ Governo khống chế vượt tốc thang máy
– Chống vượt tốc thang máy governor là thiết bị rất quan trong hệ thống an toàn của thang máy. Tác dụng chính của governor là kiểm soát tốc độ, đảm bảo tốc độ thang luôn trong giới hạn an toàn đã được thiết lập trước. Governor thang máy kết hợp với bộ căng cáp dưới và thắng cơ thang máy tạo lên hệ thống an toàn cho thang.
Thông số kỹ thuật
– Vị trí: Lắp ở trên đỉnh và dưới đáy của hố thang, được kết nối với nhau bằng cáp kéo
– Đường kính cáp kéo: tối thiếu là Φ6
– Chức năng: Đảm bảo an toàn cho Cabin thang máy.
– Nguồn điện: 01 pha 220V/50Hz
– Tốc độ: 0,25m/s 1m/s 1,5m/s 2m/s 2,5m/s
Các tính năng governor:
– Kiểm soát tốc độ
– Kích hoạt phanh
– Bảo vệ an toàn cho người và thiết bị
Bộ khống chế vượt tốc governo thang máy homeliftTHANG MÁY IVINA là đơn vị Tư vấn – Thiết kế – Cung cấp – Lắp đặt – Đấu thầu Thang máy kính gia đình 350kg đối trọng sau . Quý khách hàng cần tư vấn về bản vẽ xây dựng, báo giá và catalog. Xin hãy liên hệ trực tiếp với chúng tôi (vào bất kể thời gian nào) chúng tôi cũng sẽ tận tình tư vấn miễn phí!….
