Thông tin khách hàng

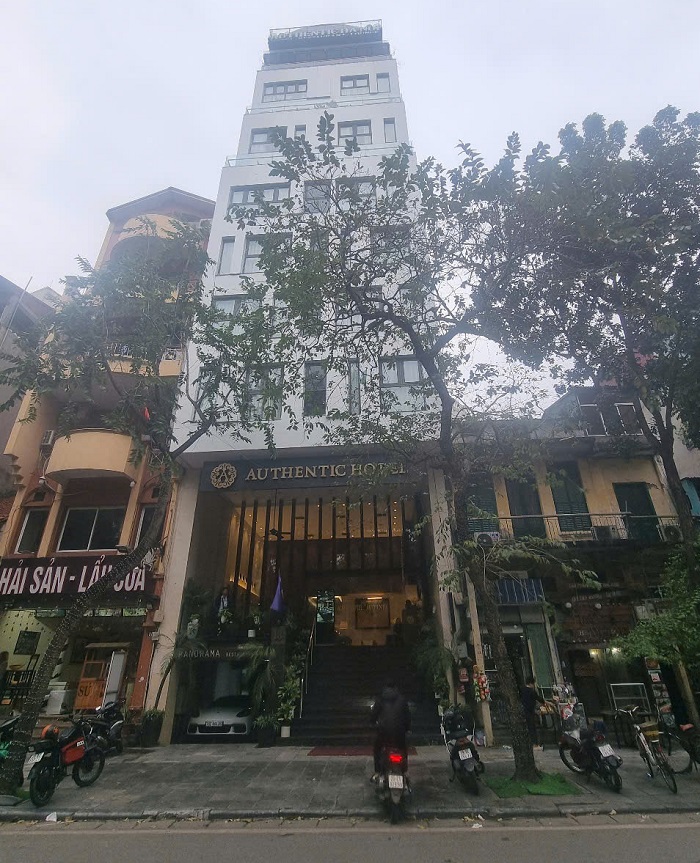

– Chủ đầu tư: Khách sạn Au THENTIC HOTEL
– Địa chỉ: Lý Thái Tổ, Quận Hoàn Kiếm, TP. Hà Nội
Thông số kỹ thuật
– Loại thang: Thang máy gia đình
– Giếng thang: Đổ cột, dầm đà bô tông, xây bao tường gạch
– Số lượng: 02 thang máy
– Phòng máy: Có phòng máy
– Đối trọng: Sau
– Tải trọng: 750kg
– Kích thước hố thang: 1800 x 1800 mm (Rông x Sâu)
– Kích thước cabin: 1400 x 1200 mm (Rông x Sâu)
– Cabin: Inox 304 vân gỗ xen inox 304 trắng gương
– Cửa mở: 800 x 2100 mm ( Rộng x Cao)
– Cửa cabin cánh CO mở tự động từ tâm về 2 phía, bằng Inox 304 sọc nhuyễn
– Cửa tầng G, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 cánh CO mở tự động từ tâm về 2 phía, bằng Inox 304 sọc nhuyễn khung bao bản hẹp
– Cửa tầng 11, 12 cánh CO mở tự động từ tâm về 2 phía, bằng Inox 304 màu đồng khung bao bản rộng
– Động cơ: Mitsubishi
– Hệ điều khiển: Mitsubishi FX 3G
– Tốc độ: 60m/Phút
– Số điểm dừng: 12 Stop
– Số lượng người: 10 người
– Hố Pít: 1500 mm (Sâu)
– OH: 3300 +1500 mm(Cao OH)
– Phòng máy: 1500 mm
– Bảng điều khiển và nút gọi thang máy cơ học (có thể thay thế bằng nút gọi thang máy cảm ứng)
– Thiết kế sang trọng, thời thượng
– Tay vịn dẹt tiêu chuẩn (tùy chọn bổ sung)
Thông số kỹ thuật Thang máy khách sạn 750kg 12 tầng tiêu chuẩn đối trọng sau, cửa CO mở tim
Hình ảnh thực tế Thang máy gia đình 750kg tiêu chuẩn 12 điểm dừng
Cửa tầng 800 x 2100 mm:
– Loại cửa CO: Hai cánh đóng mở tự động từ tâm về hai phía, điều khiển bằng biến tần và vi xử lý Microprocessor
– Vật liệu: Inox SUS 304 sọc nhuyễn

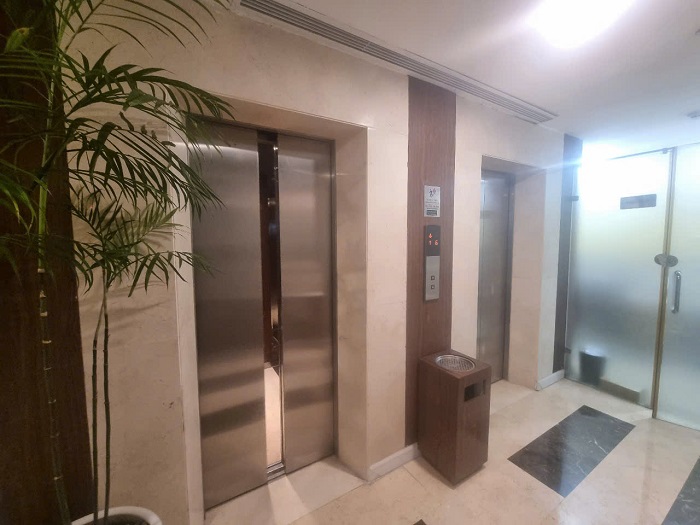

Cửa tầng Inox 304 sọc nhuyễn kích thước CO 800 x 2100 mm mở tim về hai phía

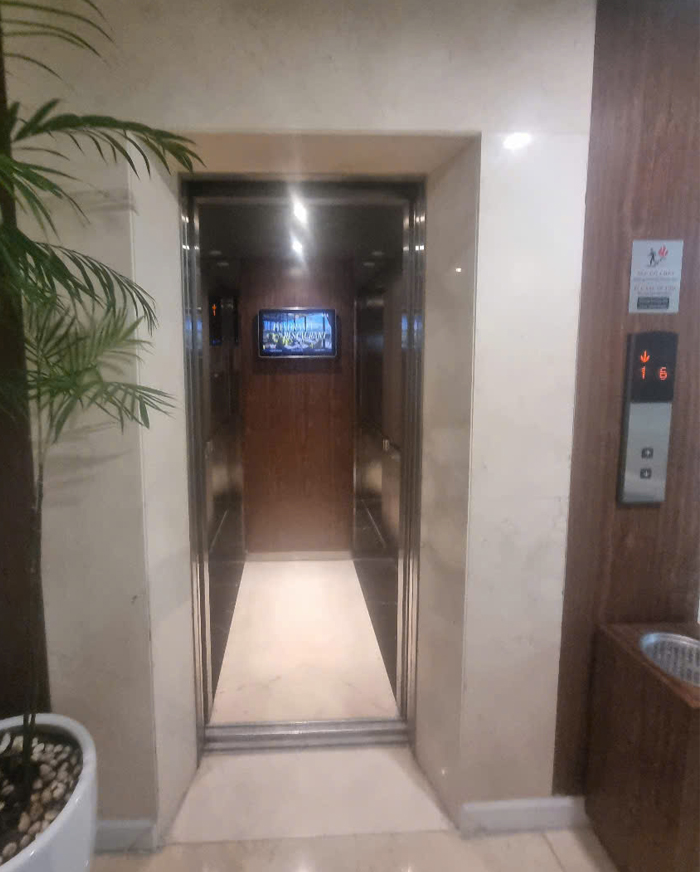

Cửa tầng G, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 inox 304 sọc nhuyễn khung bao bản hẹp kếp hợp ốp đá tự nhiên

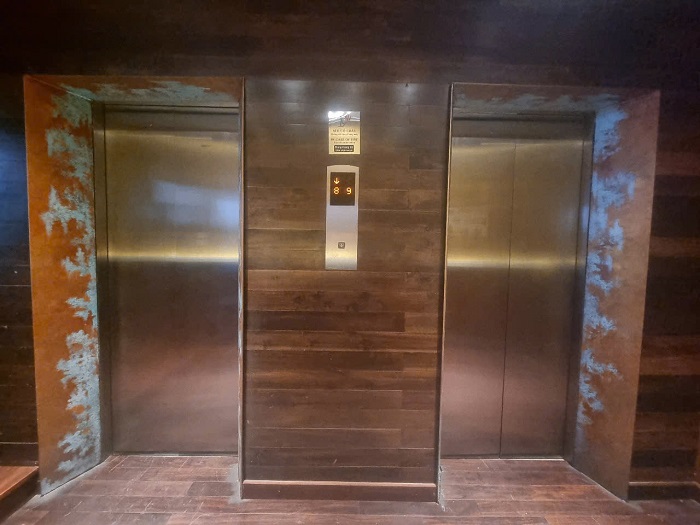

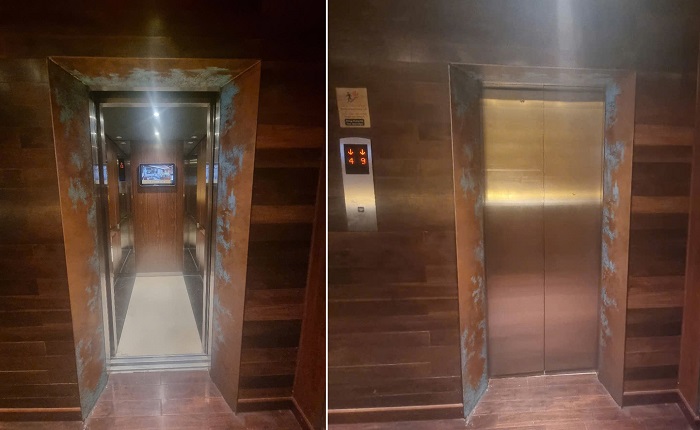

Cửa tầng 11, 12 inox 304 màu đồng giả cổ
Vách bên trong cabin 1400 x 1200 mm
– Vách cabin inox 304 vân gỗ xen inox gương. Vách cabin có tác dụng che chắn, đảm bảo an toàn cho người và hàng hóa trong cabin.

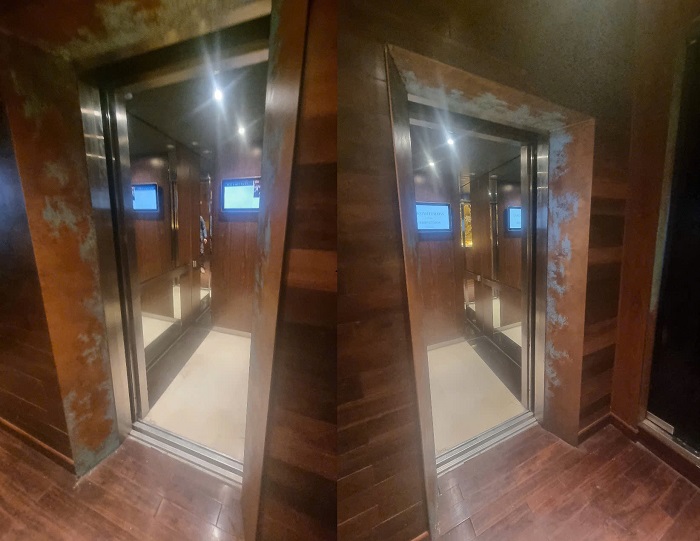

Vách bên trong cabin 1400 x 1200 mm inox 304 vân gỗ xen inox gương

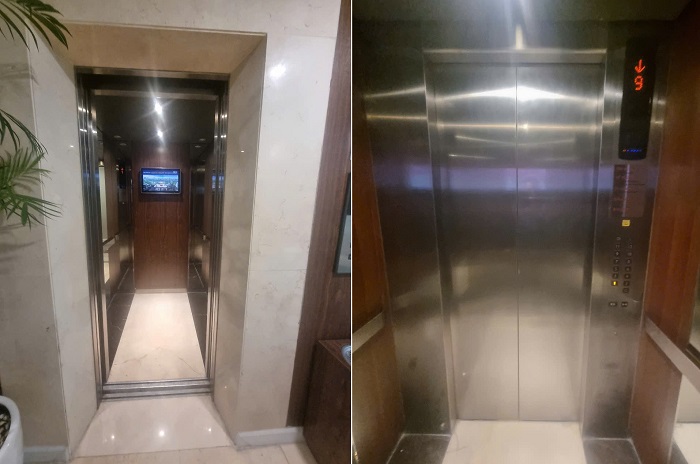

Cửa cabin 800 x 2100 mm, vách trước, bảng gọi tầng inox 304 sọc nhuyễn

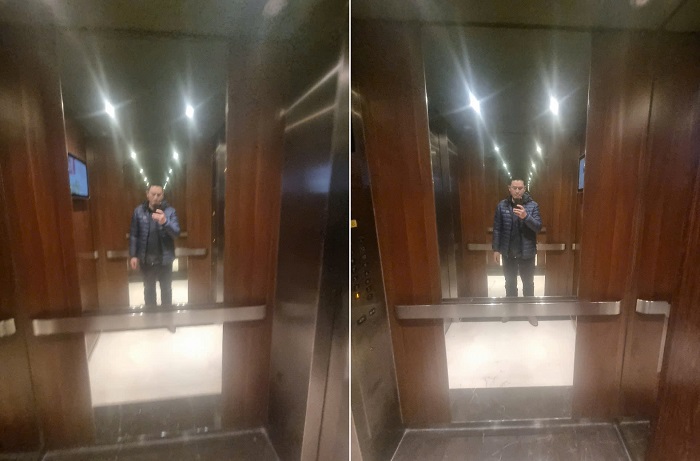

Hai bên vách trái phải cabin inox 304 vân gỗ xen inox gương tay vịn dẹt

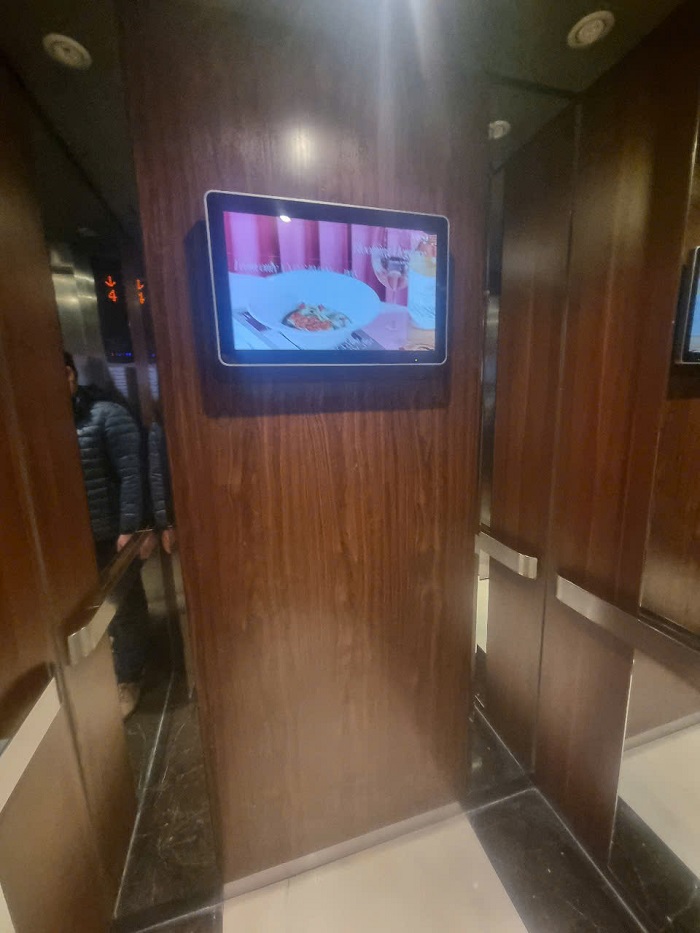

Vách sau cabin inox 304 vân gỗ
Trần giả:
– Trần giả là phần trang trí bên trên để che khuất các bộ phận đèn quạt gắn trên nóc cabin. Trần giả phẳng inox trắng gương.
– Trần: Trần cabin với đèn LED chiếu sáng dịu nhẹ, kết hợp hoa văn CNC tinh xảo, tạo nên không gian ấm cúng và sang trọng.

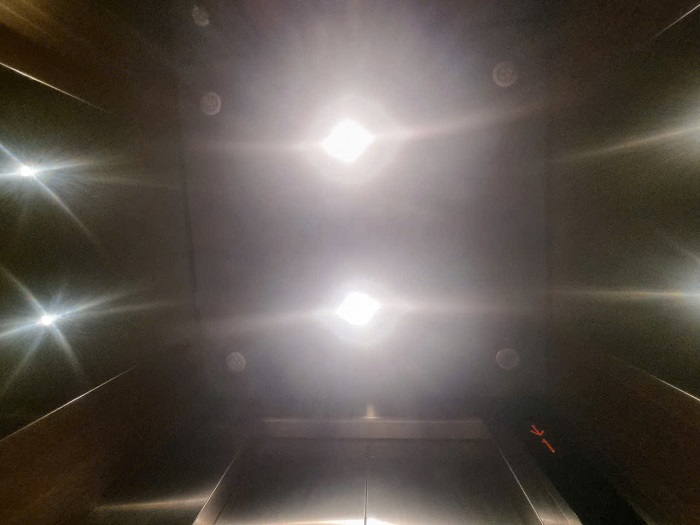

Trần giả cabin phẳng Inox gương kết hợp mika đèn LED chiếu sáng dịu nhẹ
Sàn cabin:
– Sàn: Sàn thang máy được làm từ đá tự nhiền màu kem kết hợp đá đen tia chớp tạo điểm nhấn cabin sang trọng, không chỉ bền bỉ mà còn dễ dàng lau chùi.

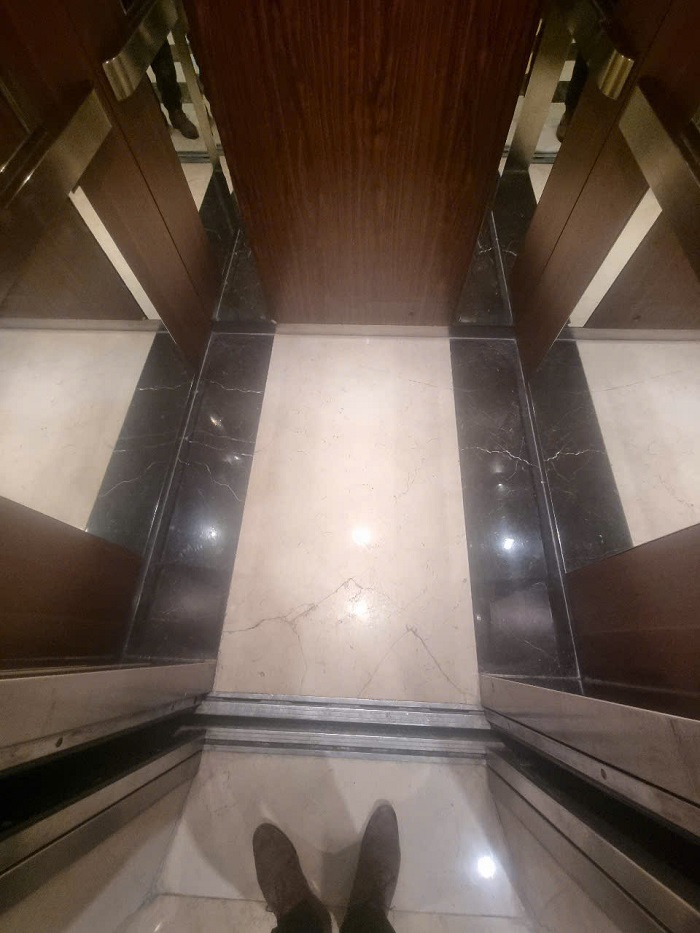

Sàn đá tự nhiền màu kem kết hợp đá đen tia chớp kích thước 1400x 1200 mm
Bảng gọi tầng thang máy (Button)
– Bảng gọi tầng thang máy (Button) là bộ phận sử dụng để điều chỉnh đóng mở cabin thang máy và lựa chọn tầng mà người dùng muốn tới. Bảng gọi tầng được coi là phương tiện “giao tiếp” giữa con người và thang máy, thể hiện tính năng thông minh, tiện lợi của chiếc thang máy trong quá trình di chuyển

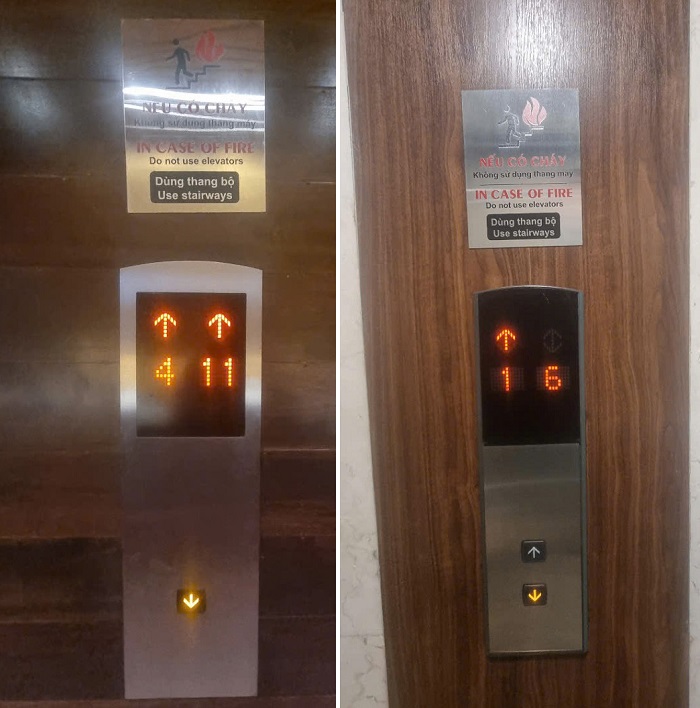

Bảng gọi tầng thang máy (Button) inox sọc nhuyễn
Đối trọng thang máy
– Đối trọng thang máy sử dụng công nghệ truyền động cáp tải. Đối trọng được treo vào đầu cáp tải để tạo lực ma sát giữa rãnh của puly và cáp tải, đồng thời còn có tác dụng cân bằng với khối lượng cabin. Nhờ đó máy kéo hoạt động nhẹ nhàng và ổn định hơn.
– Trong thang máy, cabin và đối trọng thang máy được đặt trên một trục nằm trong mặt phẳng thẳng đứng và được neo bởi các đường ray dẫn hướng để tránh va chạm hoặc ma sát ngoài ý muốn và duy trì quỹ đạo di chuyển lên xuống tuyến tính.

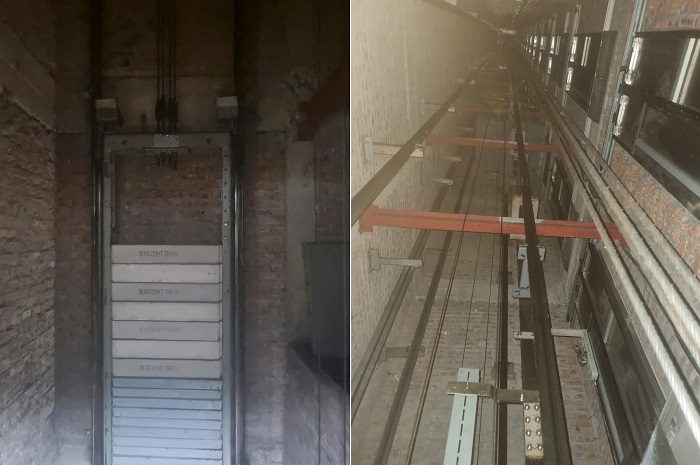

Đối trọng thang máy khách sạn 750kg
Động cơ và hệ thống đóng/mở:
– Cửa tầng thang máy thường được trang bị động cơ để mở và đóng cửa một cách tự động. Động cơ và hệ thống đóng/mở được gắn vào khung cửa và được điều khiển bằng một bộ điều khiển chung của hệ thống thang máy. Khi thang máy đến tầng, hệ thống đóng/mở sẽ nhận tín hiệu và tự động mở cửa thang máy để cho phép hành khách vào hoặc ra khỏi cabin. Ngược lại, khi thang máy khởi động, cửa sẽ tự động đóng để đảm bảo an toàn khi thang máy hoạt động.
Thiết bị cửa cabin thang máy CO mở tim
Hố PIT thang máy
– Hố PIT thang máy kích thước sâu 1500mm nơi mà cabin thang máy di chuyển xuống để tạo ra sự cân bằng với mặt sàn nhà, đó chính là hố thang máy (hay hố pit thang máy).
– Hố pit thang máy bao gồm khoảng không gian trống dưới cùng của giếng thang máy, tính từ đáy giếng thang đến mặt sàn của điểm dừng tầng đầu tiên. Hố pit thang máy thường được tạo ra bằng cách đào sâu xuống bên dưới nền móng nhà, và nó thường được cấu trúc liền vào kiến trúc của tòa nhà để tăng độ vững chắc.
Hố PIT thang máy kích thước sâu 1500mm

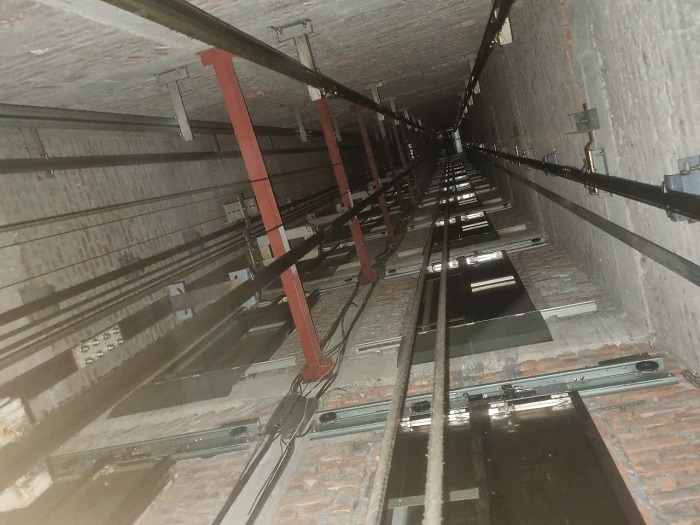

Giếng thang máy 750kg
Giếng thang máy 750kg
Bộ Governo khống chế vượt tốc thang máy
– Chống vượt tốc thang máy governor là thiết bị rất quan trong hệ thống an toàn của thang máy. Tác dụng chính của governor là kiểm soát tốc độ, đảm bảo tốc độ thang luôn trong giới hạn an toàn đã được thiết lập trước. Governor thang máy kết hợp với bộ căng cáp dưới và thắng cơ thang máy tạo lên hệ thống an toàn cho thang.
Thông số kỹ thuật
– Vị trí: Lắp ở trên đỉnh và dưới đáy của hố thang, được kết nối với nhau bằng cáp kéo
– Đường kính cáp kéo: Φ8
– Chức năng: Đảm bảo an toàn cho Cabin thang máy.
– Nguồn điện: 01 pha 220V/50Hz
– Tốc độ: 0,25m/s 1m/s 1,5m/s 2m/s 2,5m/s
Các tính năng governor:
– Kiểm soát tốc độ
– Kích hoạt phanh
– Bảo vệ an toàn cho người và thiết bị
