Thông tin khách hàng
– Chủ đầu tư: Mr Hưng
– Địa chỉ: Pháo Đài Láng, phường Láng Thượng, quận Đống Đa, TP. Hà Nội
Thông số kỹ thuật
– Dự án: Nhà ở tư nhân 7 điểm dừng
– Loại thang: Thang máy khung thép V 100 x 100 x 10mm kết hợp lập là, cabin vách inox sọc nhuyễn xen inox trắng gương.
– Số lượng: 01 thang máy
– Phòng máy: Không phòng máy
– Đối trọng: Sau ( Bo gang )
– Tải trọng: 250kg
– Kích thước hố chưa dựng khung: 1320 x 1420 mm (Rông x Sâu)
– Kích thước phủ bì khung thép: 1300 x 1400 mm (Rông x Sâu)
– Kích thước thông thủy lọt long đã dựng khung thép: 1250 x 1350 mm (Rông x Sâu)
– Cabin: Inox sọc nhuyễn xen inox trắng gương ở giữa
– Cửa mở: 750 x 2000 mm (Rộng x Cao)
– Cửa cabin cánh CO4 mở tự động từ tâm về 2 phía, bằng Inox 304 sọc nhuyễn
– Cửa tầng 1, 2, 3, 4, 5, 6, 7 cánh CO4 mở tự động từ tâm về 2 phía, bằng Inox sọc nhuyễn khung bao bản hẹp 50 x 70 mm
– Động cơ: TORINDRIVE – Nhập khẩu
– Hệ điều khiển: STEP Controller – Nhập khẩu
– Tốc độ: 30m/Phút
– Số điểm dừng: 07 Stop
– Số lượng người: 03 người
– Hố Pít: 350 mm (Sâu)
– OH: 3100 + 900 = 4000 mm(Cao OH)
– Bảng điều khiển và nút gọi thang máy cơ học (có thể thay thế bằng nút gọi thang máy cảm ứng)
– Thiết kế sang trọng, thời thượng
– Tay vịn dẹt tiêu chuẩn (tùy chọn bổ sung)
Thông số kỹ thuật thang máy gia đình 250kg 7 tầng đối trọng sau, cửa CO4 mở tim
Hình ảnh thực tế Thang máy gia đình 7 tầng
Cửa tầng 750 x 2000 mm:
– Loại cửa CO4: Bốn cánh đóng mở tự động từ tâm về hai phía, điều khiển bằng biến tần và vi xử lý Microprocessor
– Vật liệu: Inox sọc nhuyễn khung bao bản hẹp 50x 70 mm

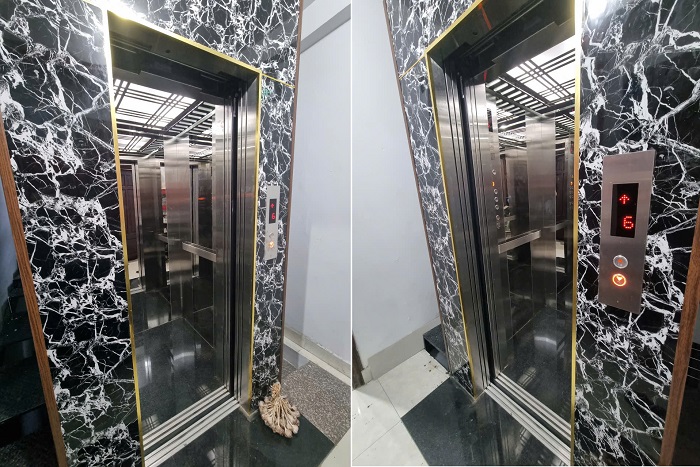

Cửa tầng Inox sọc nhuyễn kích thước CO4 750 x 2000 mm mở tim về hai phía

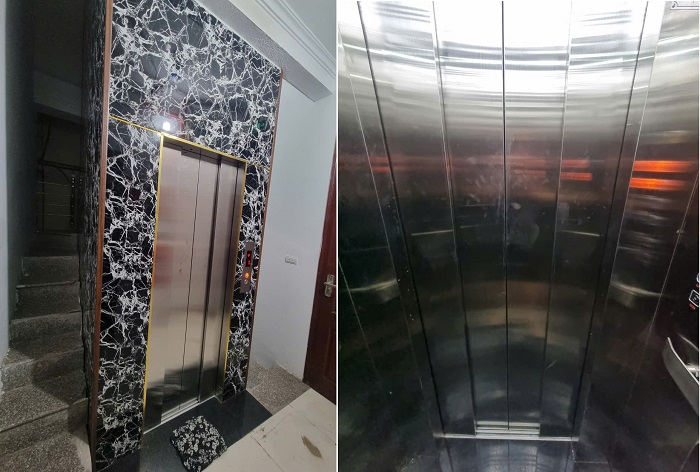

Cửa tầng và cửa cabin inox sọc nhuyễn

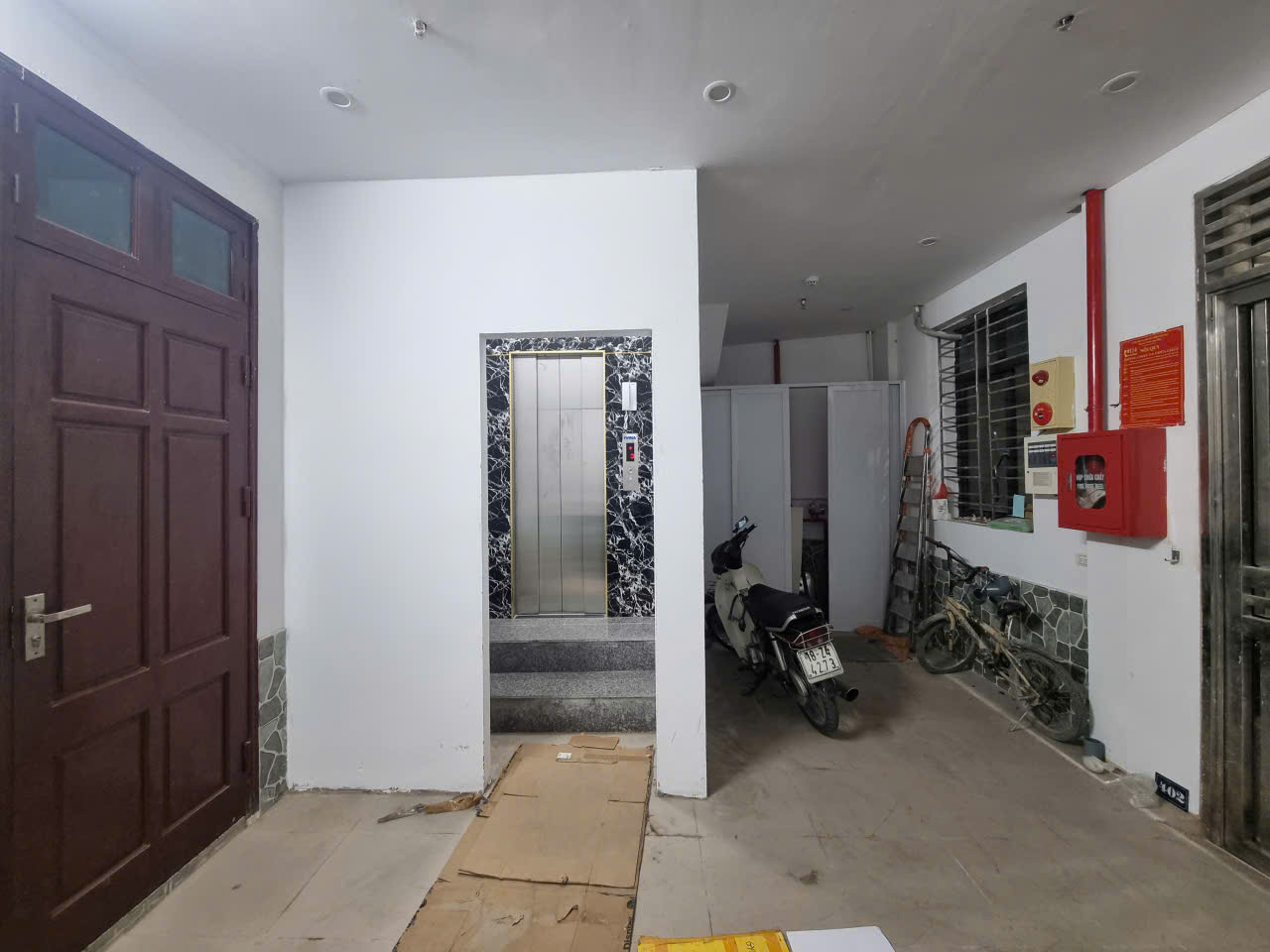

Sảnh tầng 1 trước khi vào cabin
Vách bên trong cabin 1000 x 700 mm
– Vách cabin inox sọc nhuyễn xen inox trắng gương ở giữa. Vách cabin có tác dụng che chắn, đảm bảo an toàn cho người và hàng hóa trong cabin.

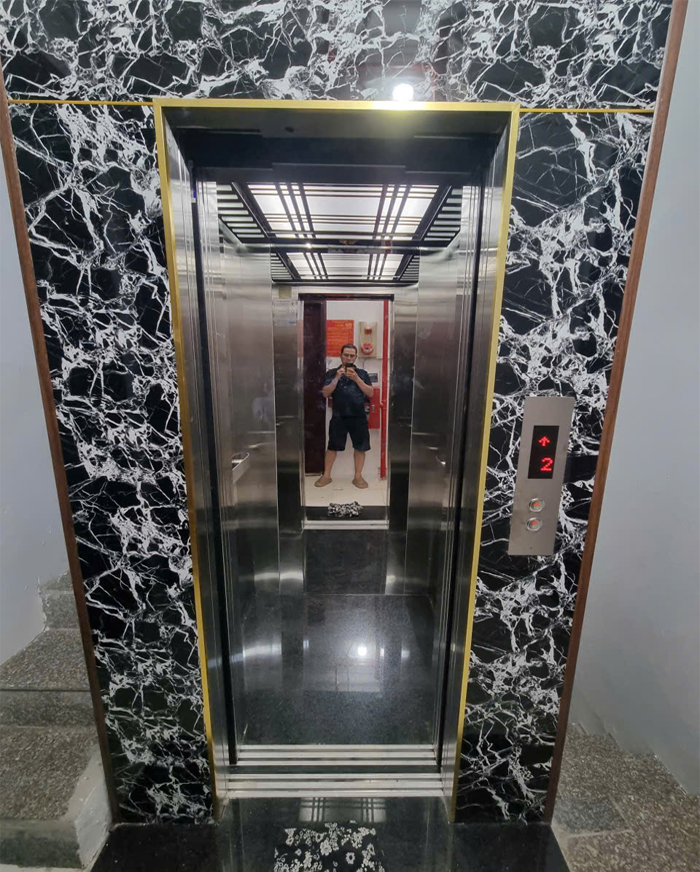

Kích thước cabin 1000 x 700 mm inox sọc nhuyễn xen inox trắng gương

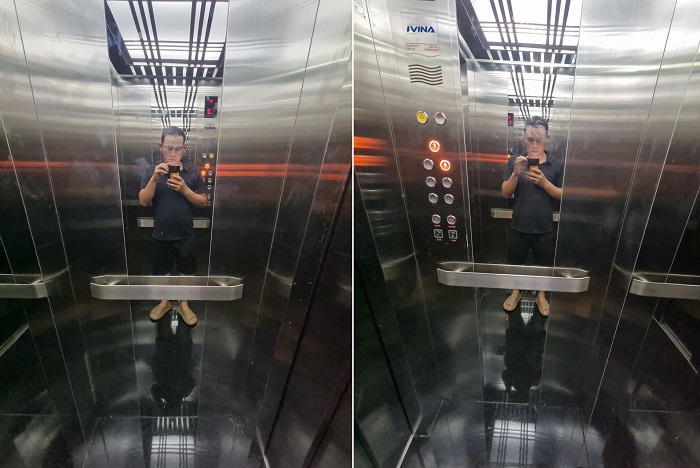

Vách trái, phải inox sọc nhuyễn xen inox trắng gương tay vịn dẹt
Trần giả:
– Trần giả là phần trang trí bên trên để che khuất các bộ phận đèn quạt gắn trên nóc cabin. Trần giả phẳng nan inox gương.
– Trần: Trần cabin với đèn LED chiếu sáng dịu nhẹ, kết hợp hoa văn CNC tinh xảo, tạo nên không gian ấm cúng và sang trọng.

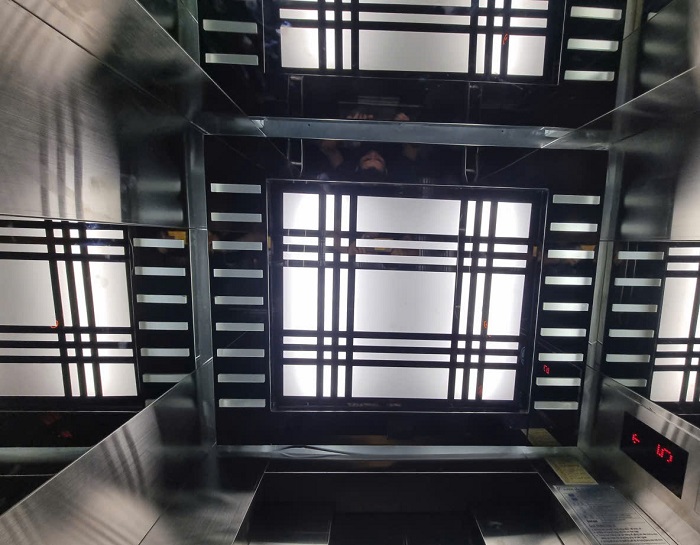

Trần giả cabin Inox gương phẳng cắt CNC kết hợp mika đèn LED chiếu sáng dịu nhẹ
Sàn cabin:
– Sàn: Sàn đá thang máy được làm từ đá tự nhiền ghép hoa văn tạo điểm nhấn cabin sang trọng, không chỉ bền bỉ mà còn dễ dàng lau chùi.

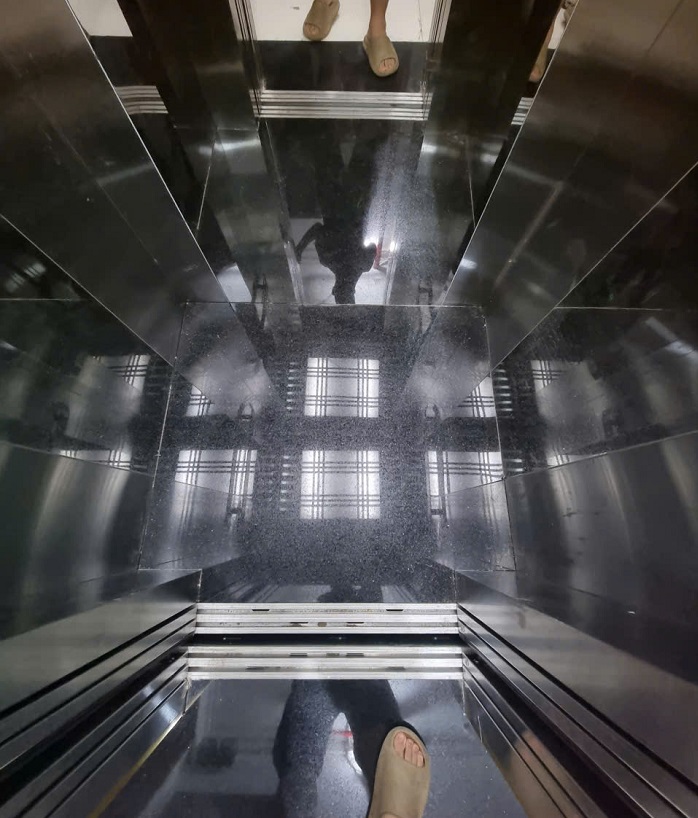

Sàn đá tự nhiên granite kim sa cám – Ấn Độ kích thước 1000x 1000 mm

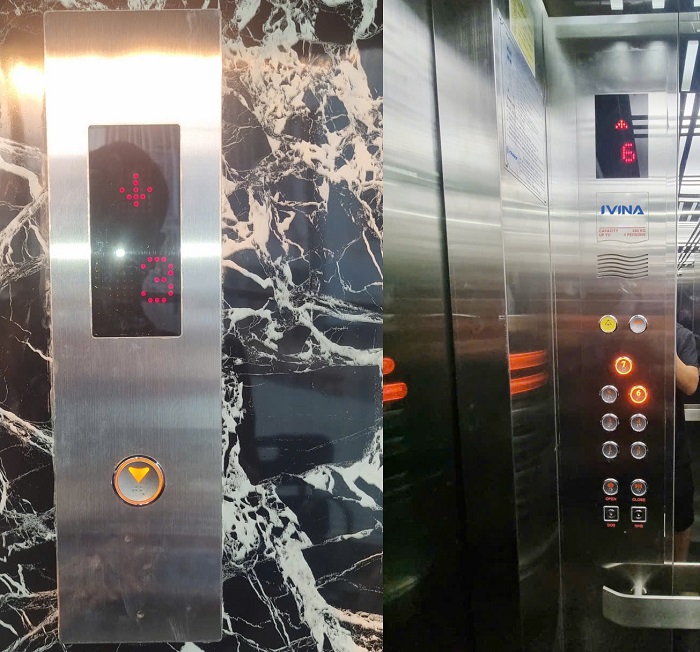

Bảng gọi tầng, cabin thang máy (Button)
– Bảng gọi tầng, cabin thang máy (Button) là bộ phận sử dụng để điều chỉnh đóng mở cửa tầng, cửa cabin thang máy và lựa chọn tầng mà người dùng muốn tới. Bảng gọi tầng được coi là phương tiện “giao tiếp” giữa con người và thang máy, thể hiện tính năng thông minh, tiện lợi của chiếc thang máy trong quá trình di chuyển
Bảng gọi tầng, cabin thang máy (Button)
Thông số kỹ thuật TORINDRIVE – Nhập khẩu
– Đường kính puly: 320 mm
– Trọng Lượng: 140kg
– Nguồn điện động cơ xoay chiều : 3 pha 380V; và 1pha 220V
– Có cần cứu hộ khẩn cấp ( cần cứu hộ khẩn cấp bằng tay tiện lợi nhanh chóng)

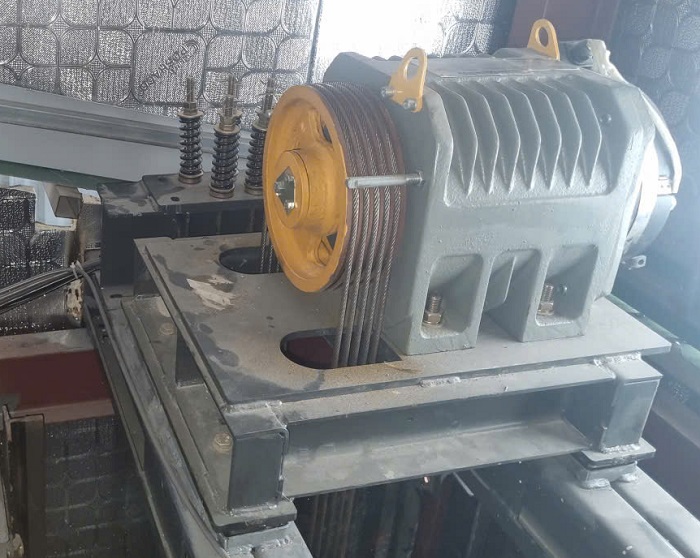

Thang máy sử dụng máy kéo TORINDRIVE – Nhập khẩu

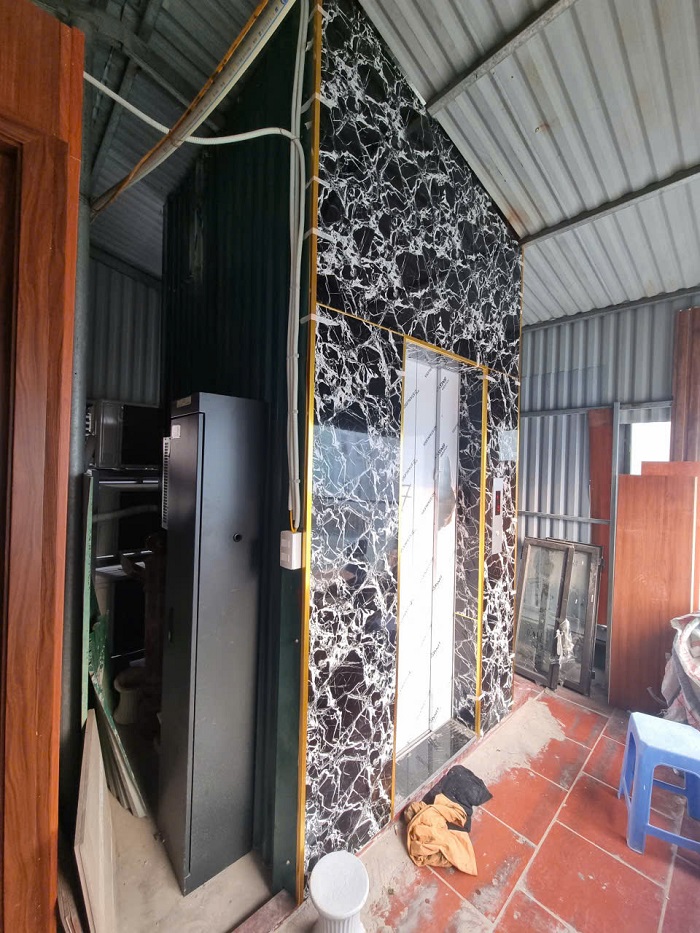

Hệ tủ điều khiển Tủ STEP Controller – Nhập khẩu
Hệ tủ điều khiển Tủ STEP Controller – Nhập khẩu
Đối trọng thang máy
– Đối trọng thang máy sử dụng công nghệ truyền động cáp tải. Đối trọng được treo vào đầu cáp tải để tạo lực ma sát giữa rãnh của puly và cáp tải, đồng thời còn có tác dụng cân bằng với khối lượng cabin. Nhờ đó máy kéo hoạt động nhẹ nhàng và ổn định hơn.

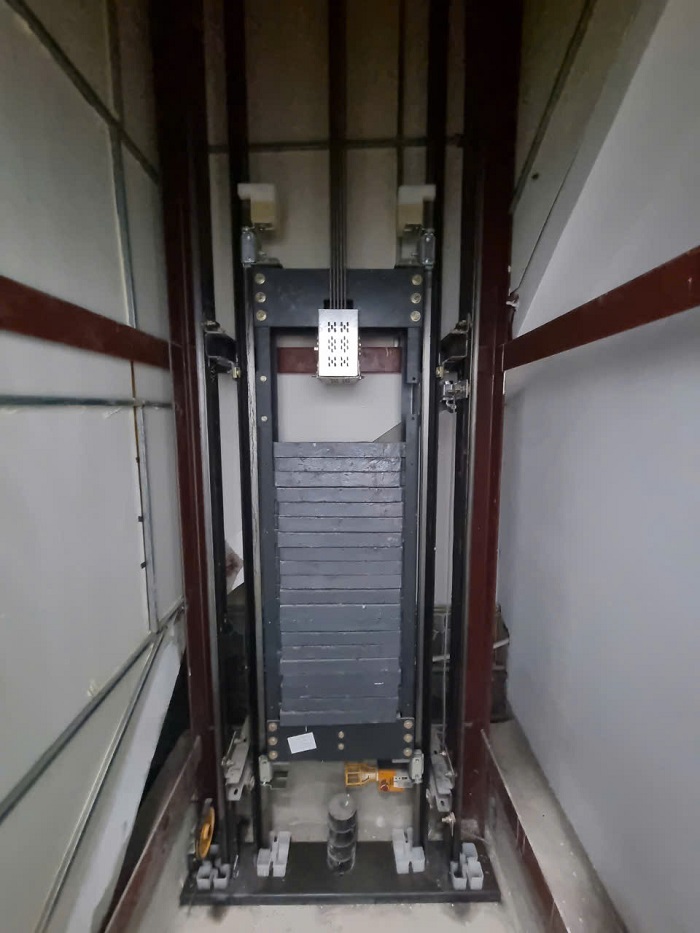

Đối trọng thang máy 250kg (Bo gang)
– Trong thang máy, cabin và đối trọng thang máy được đặt trên một trục nằm trong mặt phẳng thẳng đứng và được neo bởi các đường ray dẫn hướng để tránh va chạm hoặc ma sát ngoài ý muốn và duy trì quỹ đạo di chuyển lên xuống tuyến tính.
Động cơ và hệ thống đóng/mở:
– Cửa tầng cửa cabin thang máy thường được trang bị động cơ để mở và đóng cửa một cách tự động. Động cơ và hệ thống đóng/mở được gắn vào khung cửa và được điều khiển bằng một bộ điều khiển chung của hệ thống thang máy. Khi thang máy đến tầng, hệ thống đóng/mở sẽ nhận tín hiệu và tự động mở cửa thang máy để cho phép hành khách vào hoặc ra khỏi cabin. Ngược lại, khi thang máy khởi động, cửa sẽ tự động đóng để đảm bảo an toàn khi thang máy hoạt động.

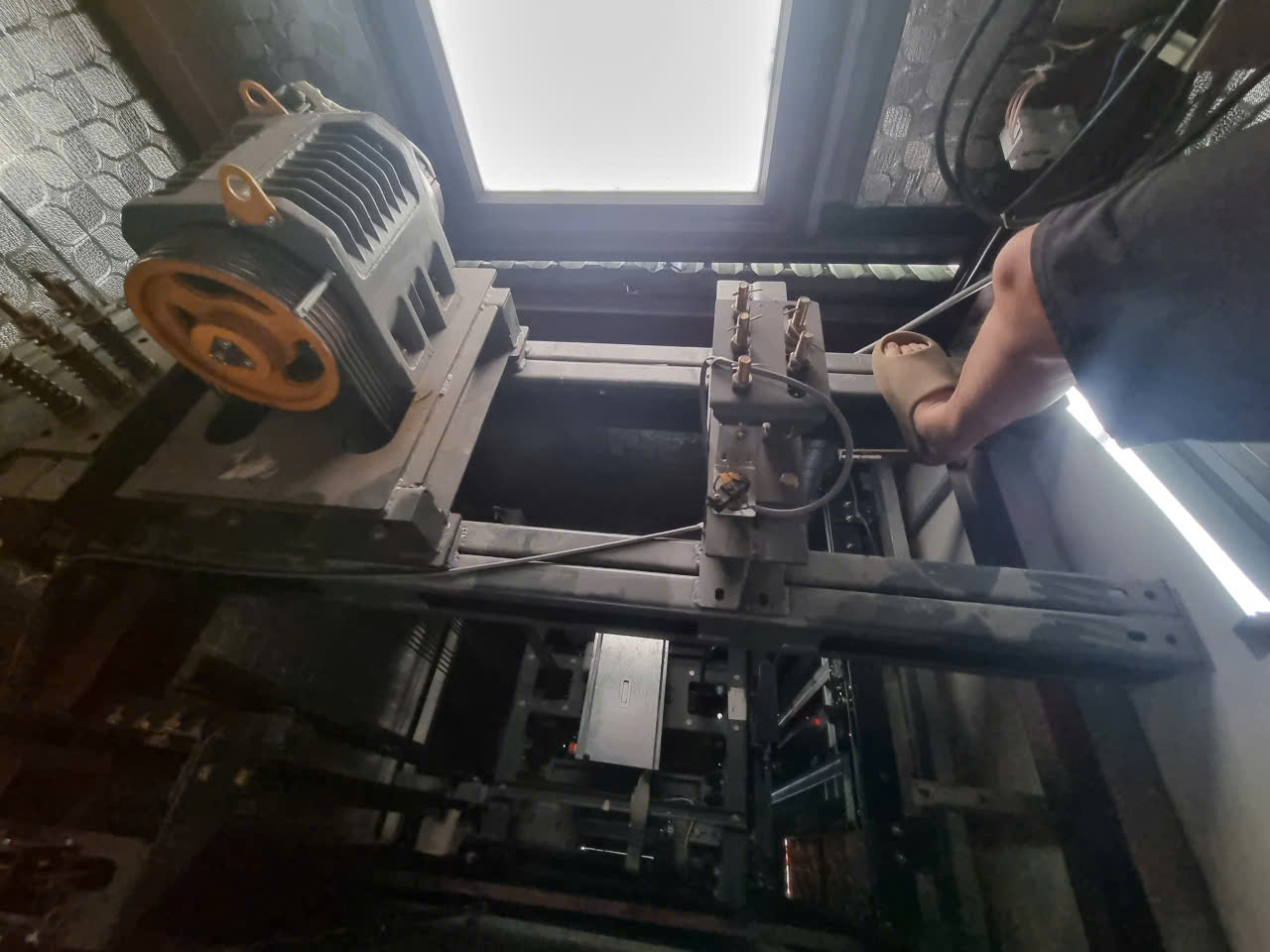

Nóc cabin thang máy
Nóc cabin thang máy truyền trên
Hố PIT thang máy
– Hố PIT thang máy kích thước sâu 350mm nơi mà cabin thang máy di chuyển xuống để tạo ra sự cân bằng với mặt sàn nhà, đó chính là hố thang máy (hay hố pit thang máy).
– Hố pit thang máy bao gồm khoảng không gian trống dưới cùng của giếng thang máy, tính từ đáy giếng thang đến mặt sàn của điểm dừng tầng đầu tiên. Hố pit thang máy thường được tạo ra bằng cách đào sâu xuống bên dưới nền móng nhà, và nó thường được cấu trúc liền vào kiến trúc của tòa nhà để tăng độ vững chắc.

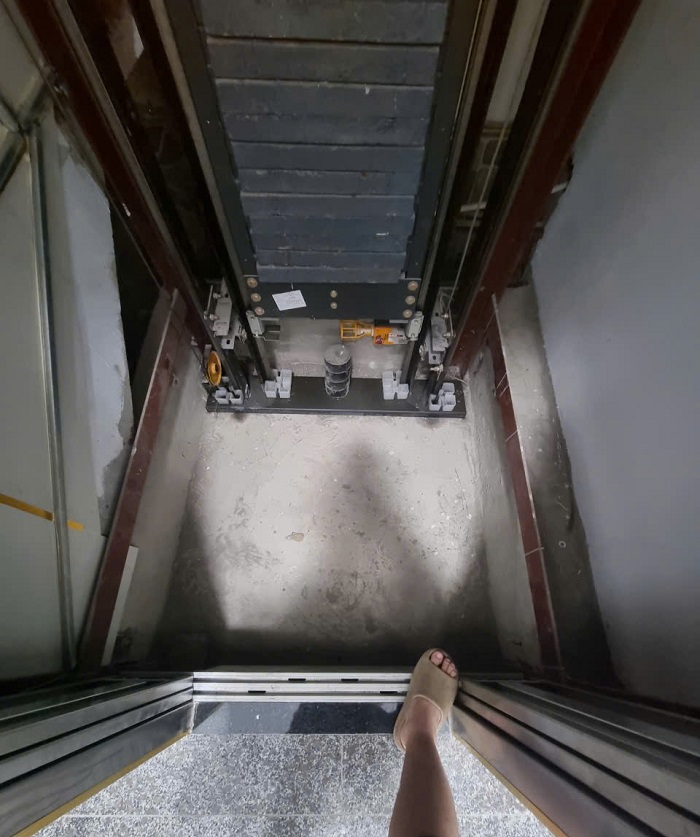

Hố PIT thang máy kích thước sâu 350mm
Kích thước hố chưa dựng khung: 1320 x 1420 mm

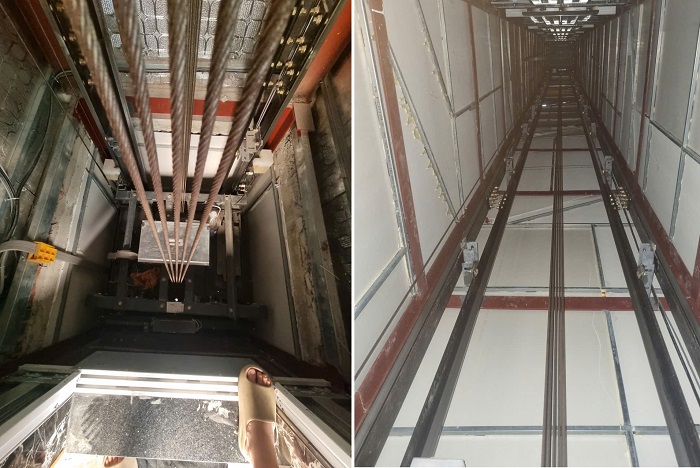

Kích thước phủ bì khung thép: 1300 x 1400 mm
Bộ Governo khống chế vượt tốc thang máy
– Chống vượt tốc thang máy governor là thiết bị rất quan trong hệ thống an toàn của thang máy. Tác dụng chính của governor là kiểm soát tốc độ, đảm bảo tốc độ thang luôn trong giới hạn an toàn đã được thiết lập trước. Governor thang máy kết hợp với bộ căng cáp dưới và thắng cơ thang máy tạo lên hệ thống an toàn cho thang.
Thông số kỹ thuật
– Vị trí: Lắp ở trên đỉnh và dưới đáy của hố thang, được kết nối với nhau bằng cáp kéo
– Đường kính cáp kéo: tối thiếu là Φ8
– Chức năng: Đảm bảo an toàn cho Cabin thang máy.
– Nguồn điện: 01 pha 220V/50Hz
– Tốc độ: 0,25m/s 1m/s 1,5m/s 2m/s 2,5m/s
Các tính năng governor:
– Kiểm soát tốc độ
– Kích hoạt phanh
– Bảo vệ an toàn cho người và thiết bị
