Thông tin khách hàng
– Chủ đầu tư: Anh trà

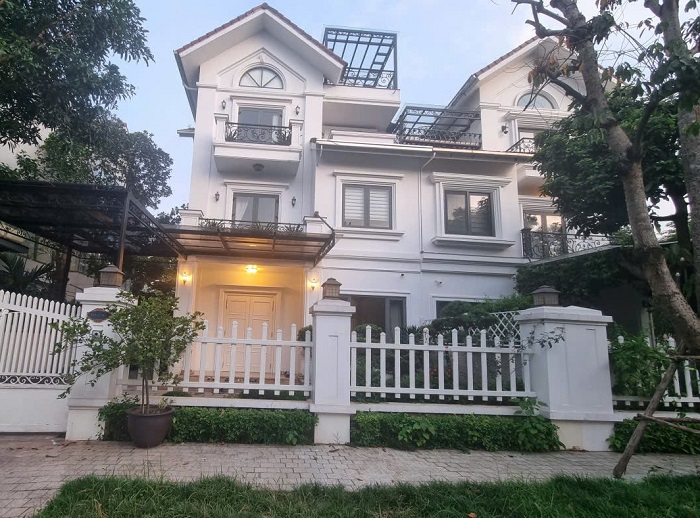

– Địa chỉ: Liền Kề Hoa Lan 6, KĐT Vinhomes Riverside, Phúc Lợi, Long Biên, Hà Nội
Thông số kỹ thuật
– Dự án: Nhà ở 4 điểm dừng
– Loại thang: Thang máy Quan Sát HomeLift.
– Khung: Thép sơn tĩnh điện màu trắng
– Số lượng: 01 thang máy
– Phòng máy: Không phòng máy
– Đối trọng: Sau
– Tải trọng: 320kg
– Kích thước hố chưa dựng khung: 1220 x 1520 mm (Rông x Sâu)
– Kích thước phủ bì khung thép: 1200 x 1500 mm (Rông x Sâu)
– – Kích thước thông thủy lọt long đã dựng khung thép: 1100 x 1400 mm (Rông x Sâu)
– Kích thước cabin: 900 x 900 mm (Rông x Sâu)
– Cabin: Vách trái, phải viền thép sơn tĩnh điện trắng kết hợp kính cường lực, vách sau thép sơn tĩnh điện trắng xen inox trắng gương.
– Cửa mở tim: 850 x 2100 mm ( Rộng x Cao)
– Cửa tầng, cabin cửa mở bằng tay 1 cánh ra ngoài và vào trong, bằng thép sơn tĩnh điện trắng kết hợp kính
– Động cơ: ZIEHL-ABEGG – Nhập khẩu
– Hệ điều khiển: Tủ Nice 3000 – Nhập khẩu
– Tốc độ: 30m/Phút
– Số điểm dừng: 4 Stop
– Số lượng người: 04 người
– Hố Pít: 300 mm (Sâu)
– OH: 2800 + 700 = 3500 mm (Cao OH)
– Khung thang được làm bằng thép vách kính, vách kĩnh cong
– Hệ khung cột, thanh ngang hố thang máy bằng thép gấp (cột chính thép gấp V120x120x40 x4 mm tại bốn góc, thanh ngang tại đà tầng và giữa tầng liên kết 4 cột chính… và các vật tư phụ kiện kèm theo. Sơn tĩnh điện màu theo yêu cầu của khách hàng.
– Bảng điều khiển và nút gọi thang máy cơ học (có thể thay thế bằng nút gọi thang máy cảm ứng)
– Thiết kế sang trọng, thời thượng
– Tay vịn dẹt tiêu chuẩn (tùy chọn bổ sung)
Thông số kỹ thuật thang máy Homelift nhà Anh Trà tải trọng 320kg đối trọng sau, cửa mở bằng tay

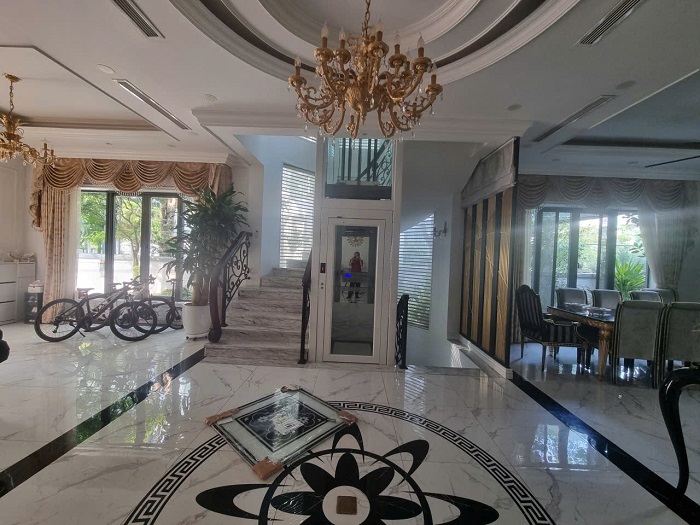

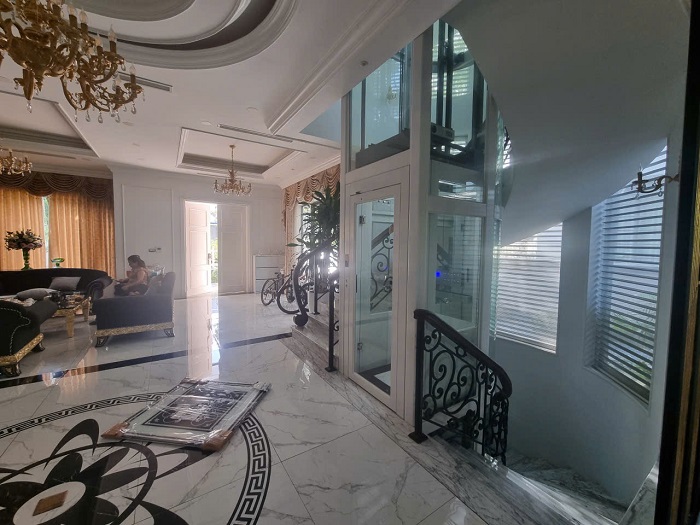

Hình ảnh thực tế thang máy homelift 320kg Anh Trà

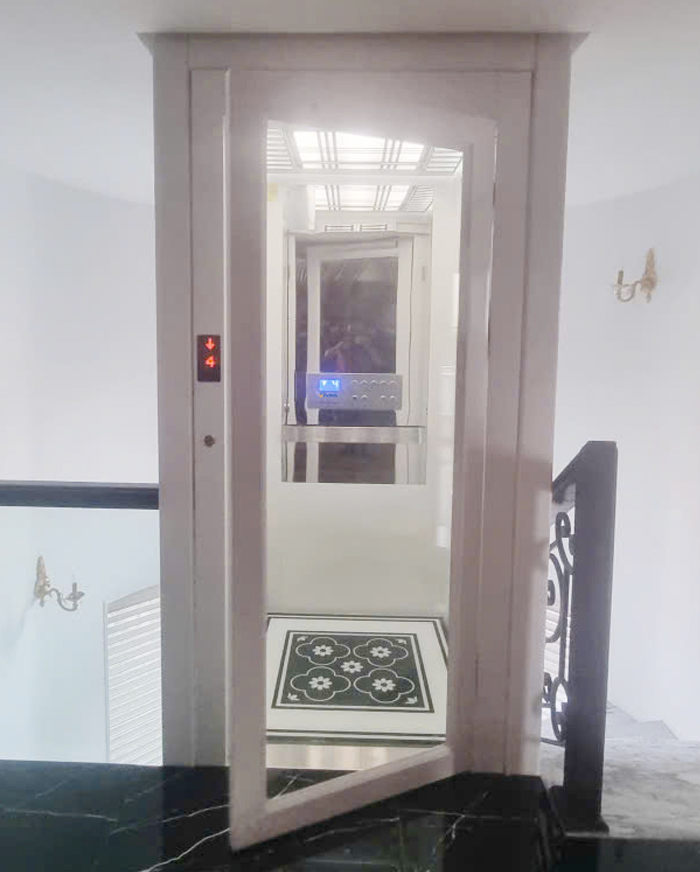

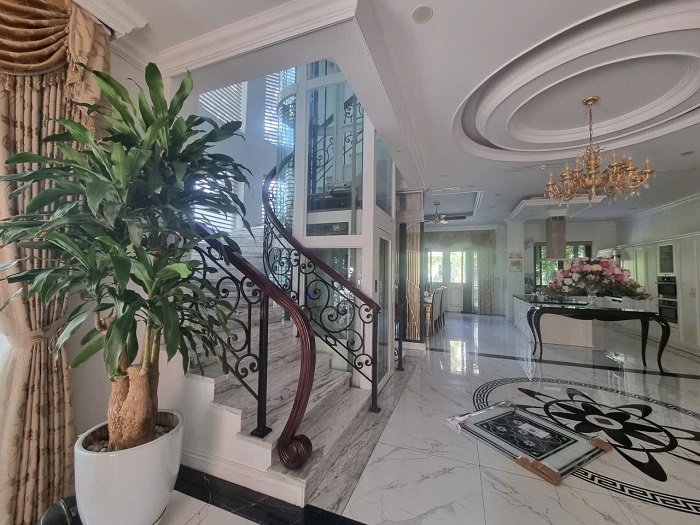

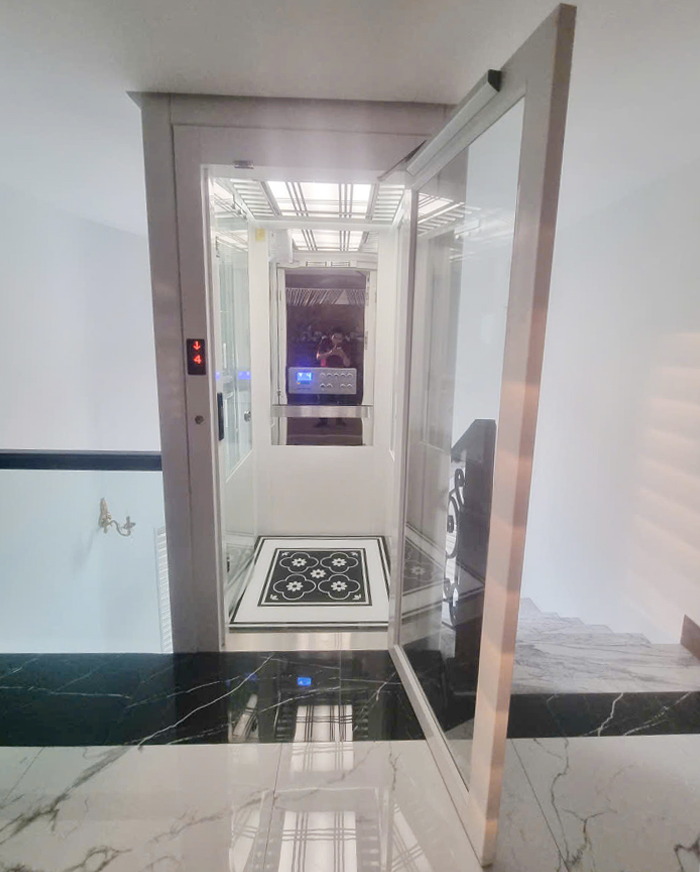

Cửa tầng 1, 2, 3, 4 mở bằng tay kích thước 850 x 2000 mm

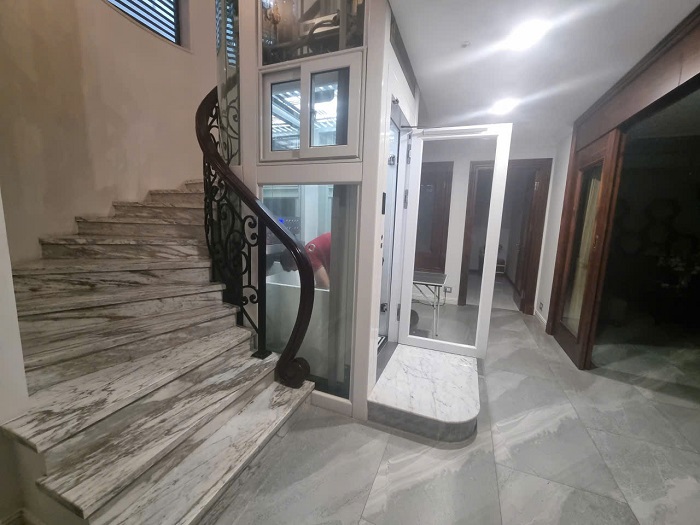

Khung thép gấp V120x120x40 x4 mm tại bốn góc

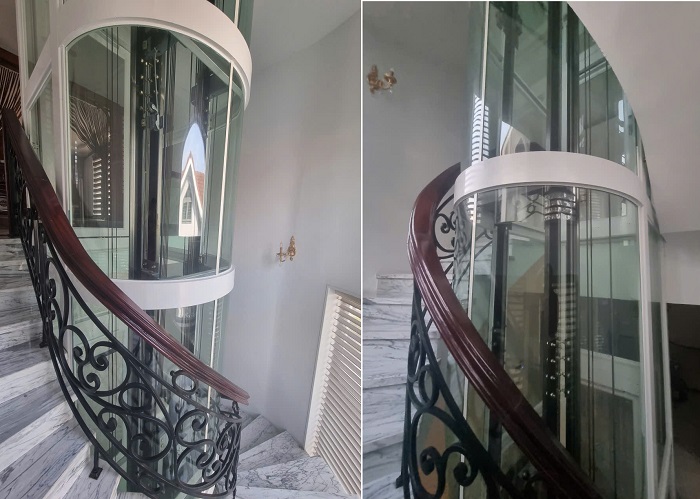

Khung thép kết hợp kính cong
Vách cabin
– Vách cabin viền thép sơn tĩnh điện xen vách kinh cường lực, vách sau cabin inox sọc nhuyễn xen inox trắng gương có tác dụng che chắn, đảm bảo an toàn cho người và hàng hóa trong cabin
Vách sau thép sơn tĩnh điện trắng xen inox trắng gương

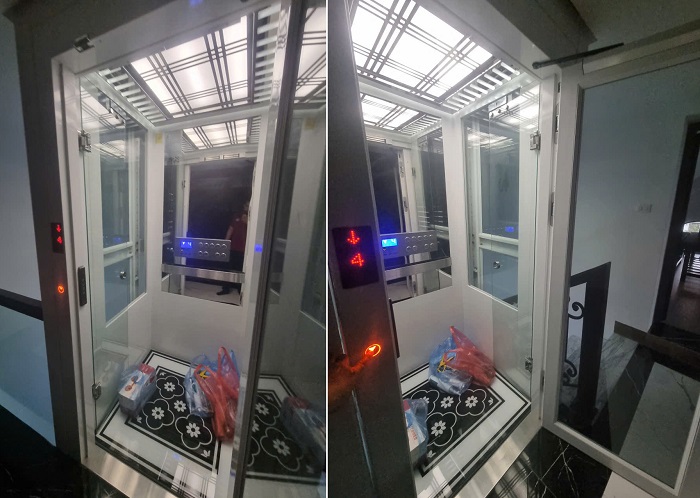

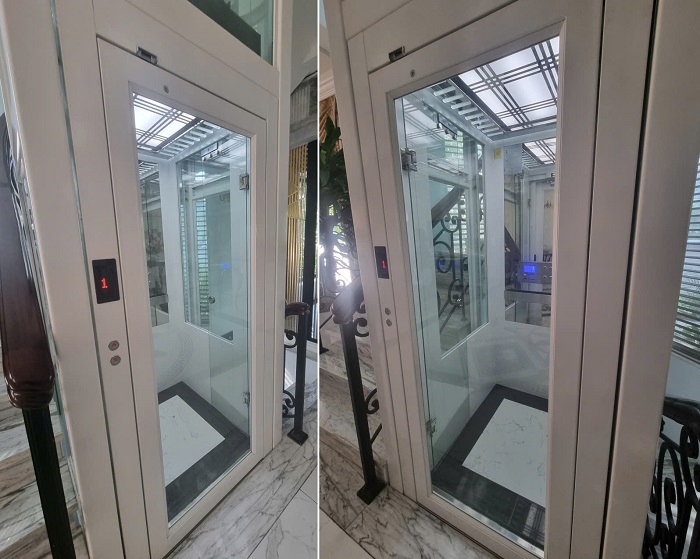

Vách trái, phải viền thép sơn tĩnh điện tắng kết hợp kính cường lực

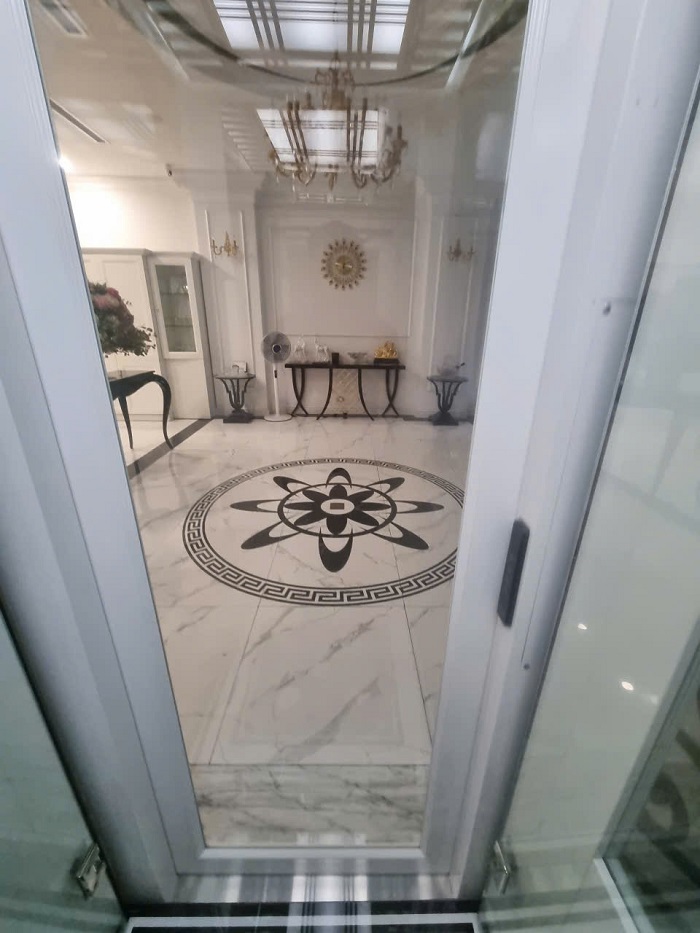

Vách trước thép sơn tĩnh điện kết hợp kính
Trần giả:
– Trần giả là phần trang trí bên trên để che khuất các bộ phận đèn quạt gắn trên nóc cabin. Trần giả inox trắng gương.
– Trần: Trần cabin với đèn LED chiếu sáng dịu nhẹ, kết hợp cắt CNC tinh xảo, tạo nên không gian ấm cúng và sang trọng.

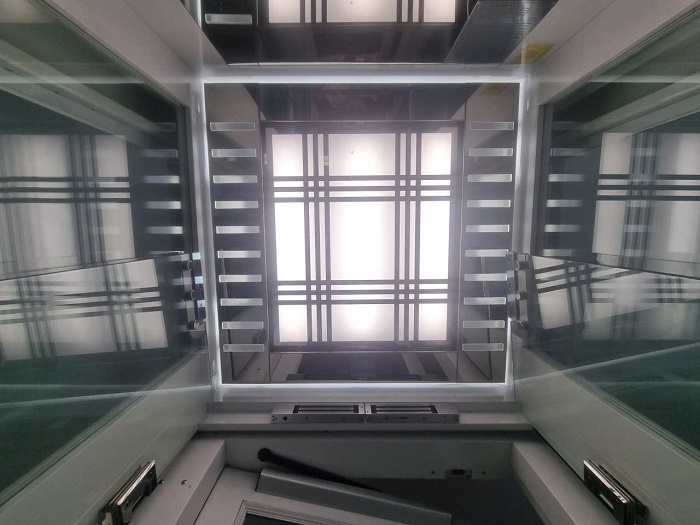

Trần giả inox trắng gương cắt CNC
Sàn cabin:
– Sàn: Thang máy được làm từ đá tự nhiên trắng vân kết hợp viền đen về sau thay thành kính cường lực hòa vă, không chỉ bền bỉ mà còn dễ dàng lau chùi.

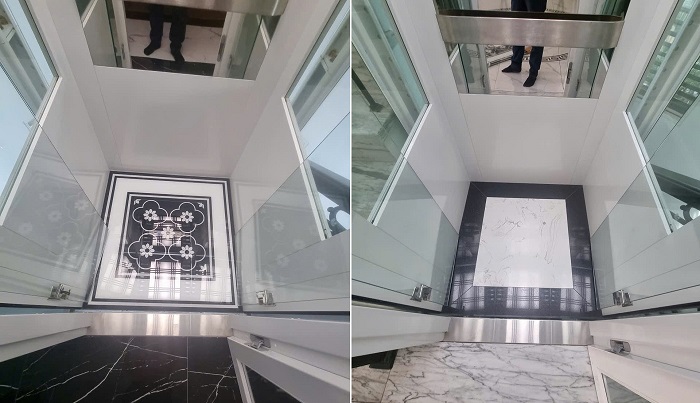

Sàn thang máy được làm từ đá tự nhiên trắng vân kết hợp viền đen về sau thanh bằng kính cường lực hoa văn

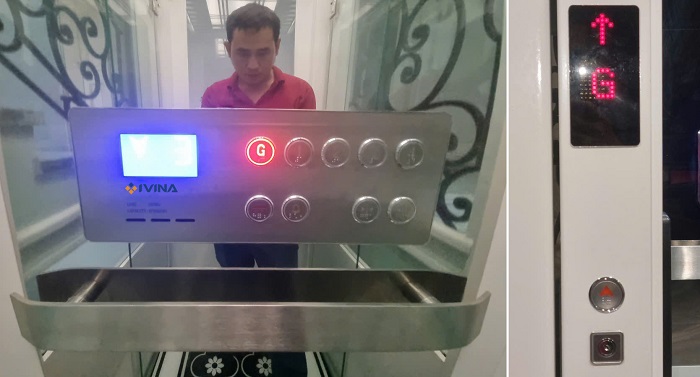

Bảng gọi tầng, cabin thang máy (Button)
– Bảng gọi tầng, cabin thang máy (Button) là bộ phận sử dụng để điều chỉnh đóng mở cabin thang máy và lựa chọn tầng mà người dùng muốn tới. Bảng gọi tầng được coi là phương tiện “giao tiếp” giữa con người và thang máy, thể hiện tính năng thông minh, tiện lợi của chiếc thang máy trong quá trình di chuyển
Bảng gọi tầng, cabin thang máy (Button)

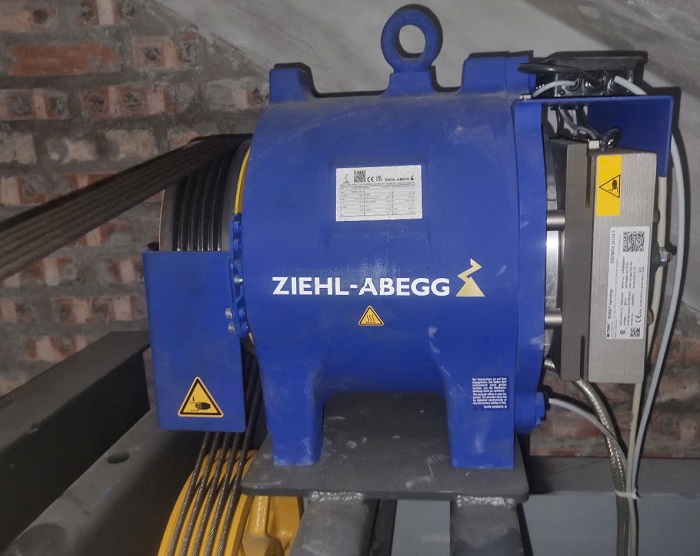

Thông số kỹ thuật động cơ thang máy ZIEHL-ABEGG – Nhập khẩu
Động cơ máy kéo ZIEHL-ABEGG – Nhập khẩu

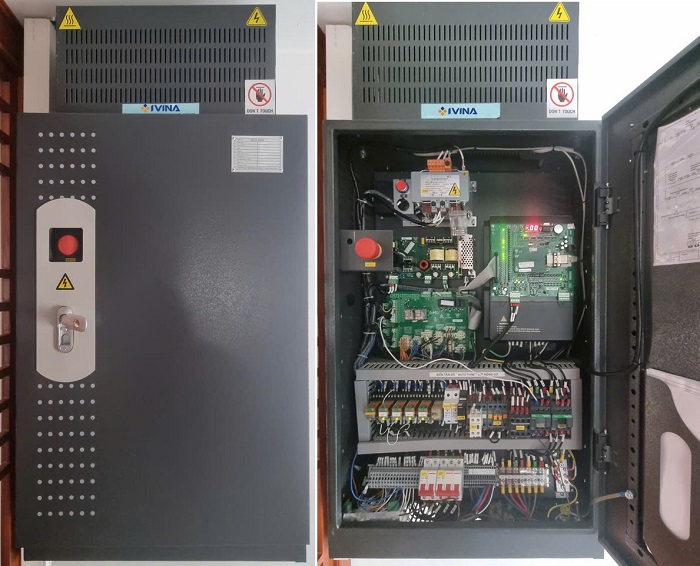

Hệ tủ điều khiển Tủ Nice 3000 – Nhập Khẩu
Hệ tủ điều khiển Tủ Nice 3000 – Nhập khẩu
Hệ khung nhôm Cột: chính thép gấp V120x120x40 x4 mm tại bốn góc
Hệ khung cột, thanh ngang hố thang máy bằng thép gấp (cột chính thép gấp V120x120x40 x4 mm tại bốn góc), thanh ngang tại đà tầng và giữa tầng liên kết 4 cột chính… và các vật tư phụ kiện kèm theo. Sơn tĩnh điện màu theo yêu cầu của khách hàng.
Đối trọng thang máy
– Đối trọng thang máy sử dụng công nghệ truyền động cáp tải. Đối trọng được treo vào đầu cáp tải để tạo lực ma sát giữa rãnh của puly và cáp tải, đồng thời còn có tác dụng cân bằng với khối lượng cabin. Nhờ đó máy kéo hoạt động nhẹ nhàng và ổn định hơn.
– Trong thang máy, cabin và đối trọng thang máy được đặt trên một trục nằm trong mặt phẳng thẳng đứng và được neo bởi các đường ray dẫn hướng để tránh va chạm hoặc ma sát ngoài ý muốn và duy trì quỹ đạo di chuyển lên xuống tuyến tính.

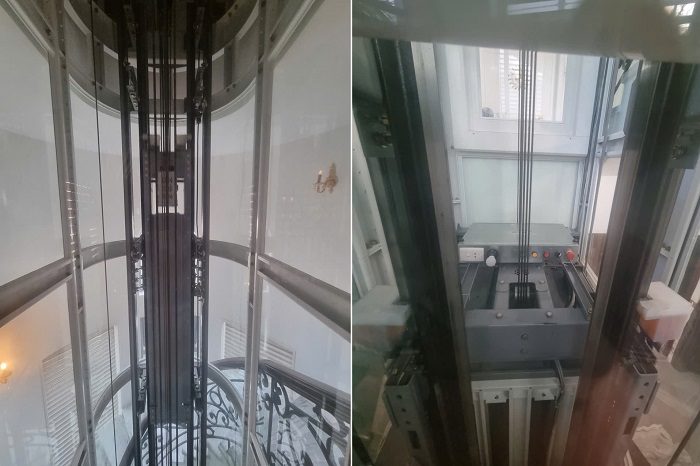

Đối trọng thang máy truyền sau tối ưu khu kính cong
Hố PIT thang máy
– Hố PIT thang máy kích thước sâu 300mm nơi mà cabin thang máy di chuyển xuống để tạo ra sự cân bằng với mặt sàn nhà, đó chính là hố thang máy (hay hố pit thang máy).

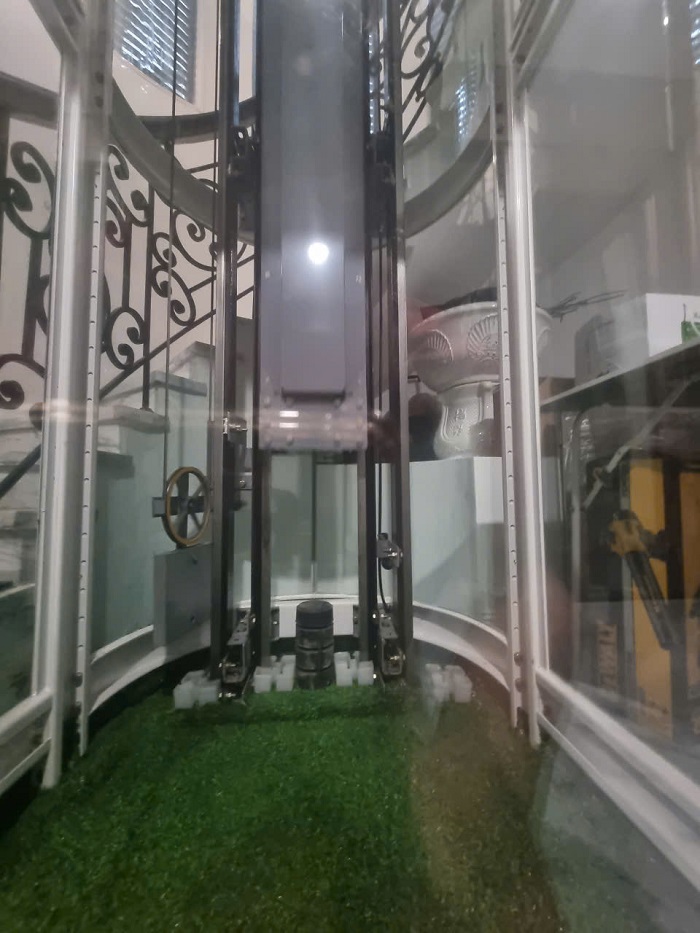

Hố PIT thang máy kích thước 1220×1520
– Hố pit thang máy bao gồm khoảng không gian trống dưới cùng của giếng thang máy, tính từ đáy giếng thang đến mặt sàn của điểm dừng tầng đầu tiên. Hố pit thang máy thường được tạo ra bằng cách đào sâu xuống bên dưới nền móng nhà, và nó thường được cấu trúc liền vào kiến trúc của tòa nhà để tăng độ vững chắc.
Bộ Governo khống chế vượt tốc thang máy
– Chống vượt tốc thang máy governor là thiết bị rất quan trong hệ thống an toàn của thang máy. Tác dụng chính của governor là kiểm soát tốc độ, đảm bảo tốc độ thang luôn trong giới hạn an toàn đã được thiết lập trước. Governor thang máy kết hợp với bộ căng cáp dưới và thắng cơ thang máy tạo lên hệ thống an toàn cho thang.
Thông số kỹ thuật
– Vị trí: Lắp ở trên đỉnh và dưới đáy của hố thang, được kết nối với nhau bằng cáp kéo
– Đường kính cáp kéo: tối thiếu là Φ6
– Chức năng: Đảm bảo an toàn cho Cabin thang máy.
– Nguồn điện: 01 pha 220V/50Hz
– Tốc độ: 0,25m/s 1m/s 1,5m/s 2m/s 2,5m/s
Các tính năng governor:
– Kiểm soát tốc độ
– Kích hoạt phanh
– Bảo vệ an toàn cho người và thiết bị
