Bản vẽ thiết kế thang máy gia đình không phòng máy
– Tải trọng: 450kg
– Tốc độ: 60m/phút
– Số điểm dừng: 7 Stops
– Kích thước hố thang (thông thủy) : 1750mm x 1500mm
– Kích thước cabin: 1350mm x 950m x 2200mm
– Kích thước cửa thang: 800mm x 2100mm
– Chiều sâu hố pit: 1400mm
– Chiều cao OH: 4600mm
– Hệ điều khiển: Simplex PLC (Độc lập)
– Động cơ máy kéo: Fuji – Made in Hàn Quốc
– Nguồn điện: AC 380v 50HZ 3 Phase 30A

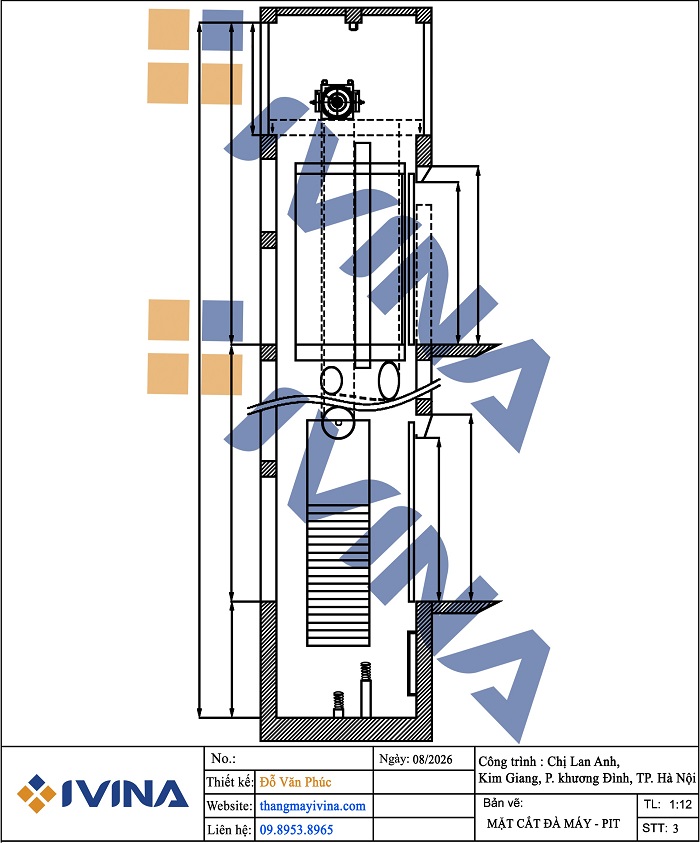

Mặt cắt đứng giếng thang không phòng máy
Bản vẽ tham khảo về Mặt cắt đứng giếng thang 450kg không phòng máy, đối trọng sau
Mặt cắt đứng giếng thang máy là bảng vẽ quan trọng nhất trong thiết kế thang máy. Bản vẽ này thể hiện chiều cao tổng thể của giếng thang từ tầng thấp nhất đến tầng cao nhất, bao gồm các kích thước chính xác của các tầng, khoảng cách giữa các tầng, vị trí đặt các thiết bị như ray dẫn hướng, cabin, đối trọng…
Bảng vẽ Mặt cắt đứng giếng thang giúp kỹ sư và kỹ thuật thi công hiểu rõ cấu trúc không gian giếng thang để lắp đặt thang máy đúng chuẩn.

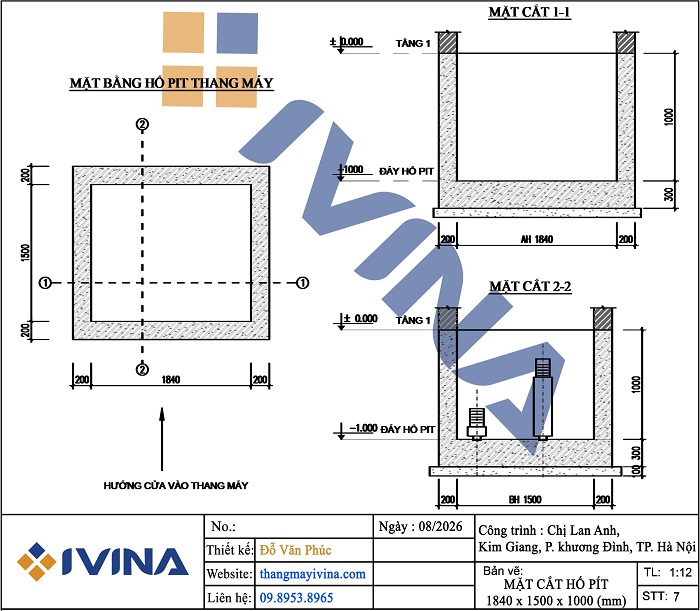

Bản vẽ xây dựng hố PIT thang máy
– Bản vẽ tham khảo giếng thang 1750 x 1500 mm ( Rộng x Sâu)
– Độ dầy đáy hố PIT= 300mm (lưu ý đấy hố đổ càng dầy càng tốt)
– Độ dầy bê tông liền khối 4 mặt hố PIT= 200mm
Bản vẽ tham khảo về Bản vẽ xây dựng hố PIT
Hố PIT là phần nằm dưới cùng của giếng thang, nơi đặt các thiết bị như bộ giảm chấn và hệ thống thoát nước. Bản vẽ xây dựng hố PIT chi tiết sẽ cung cấp các thông số kỹ thuật của hố thang như chiều sâu, chiều rộng, chiều dài và các yêu cầu về chống thấm, vật liệu xây dựng. Việc xây dựng hố PIT đúng tiêu chuẩn là bước quan trọng để đảm bảo an toàn và hiệu quả hoạt động của thang máy.
Là bộ phận giảm chấn trong quá trình vận hành: Hai cọc giảm trấn được bố trí trên mặt đáy hố pít là cọc bằng cao xu hoặc lò xo. Chức năng của chúng là như nhau. Khi thang máy chạy xuống tầng dưới cùng để bảo trì thì đáy cabin sẽ gác lên giảm chấn để giữ an toàn cho kỹ thuật bảo trì.
Một số điều cần lưu ý về hố pit:
– Vị trí chứa đáy của cabin thang máy và thiết bị giới hạn hành trình trong thang.
– Vị trí chứa cọc giảm chấn của thang máy.
– Vị trí bảo trì đáy cabin thang máy của kỹ thuật bảo trì thang.
– Vị trí chứa đối trọng thang máy khi cabin ở tầng cao nhất.
– Lắp 2 cọc giảm chấn của thang máy. Độ sâu của mỗi cọc đóng xuống là 150mm.
– Khi thang máy bằng tầng thì các thiết bị đáy cabin trong thang máy sẽ nằm âm xuống phần hố pít thang máy này.
– Sử dụng cho trường hợp thang máy chạy dừng tầng 1 bị vượt quá cos 0.00. Đây là trường hợp thang máy sử dụng đến an toàn giới hạn hành trình của thang máy.+ Hố pít không được nhỏ quả 600mm
– Hố pít không được xây vát, xiên mà phải giữ đúng kích thước như kích thước hố thang phía trên.
– Độ dày đáy hố pít cần được đổ bê tông dày từ 150mm đến 300mm. Bởi vì hố pít của thang máy được đóng 2 cọc giảm chấn khi lắp đặt thang có độ sâu 80mm. Nên bê tông không được mỏng quá phòng trường hợp bị khoan thủng và ngấm nước
– Nguyên tắc quan trọng nhất của hố pit là không được để ngấm nước, nên hố thang máy cần chống thấm triệt để nhất.
– Vách xung quanh có thể đổ bê tông hoặc xây tường gạch tùy ý, miễn là có thể chống thấm được.
Khung dầm hố thang máy
Bản vẽ tham khảo về Khung dầm hố thang máy các sàn tầng
Bản vẽ khung dầm hố thang máy cung cấp thông tin về vị trí và kích thước các dầm chính và dầm phụ dùng để chịu lực cho hệ thống thang máy. Khung dầm cần được thiết kế và thi công chắc chắn, đảm bảo chịu tải của hố thang và thang máy. Bản vẽ khung dầm hố thang góp phần quan trọng trong việc đảm bảo sự ổn định và an toàn của toàn bộ hệ thống thang máy.

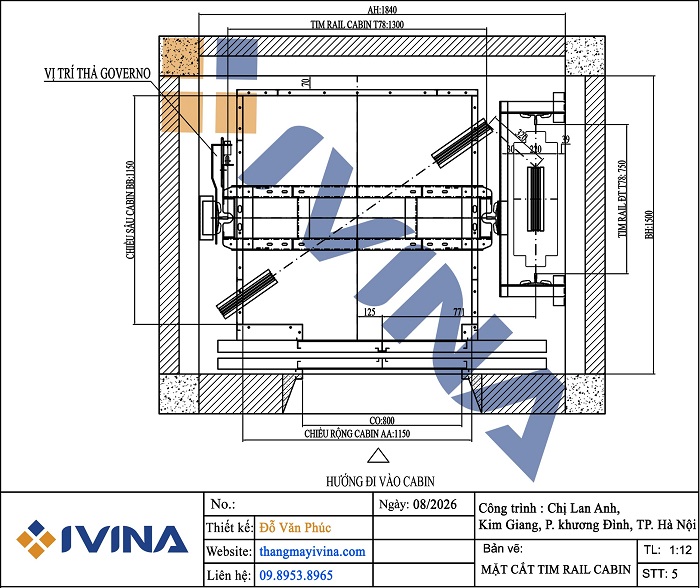

Mặt cắt ngang giếng thang

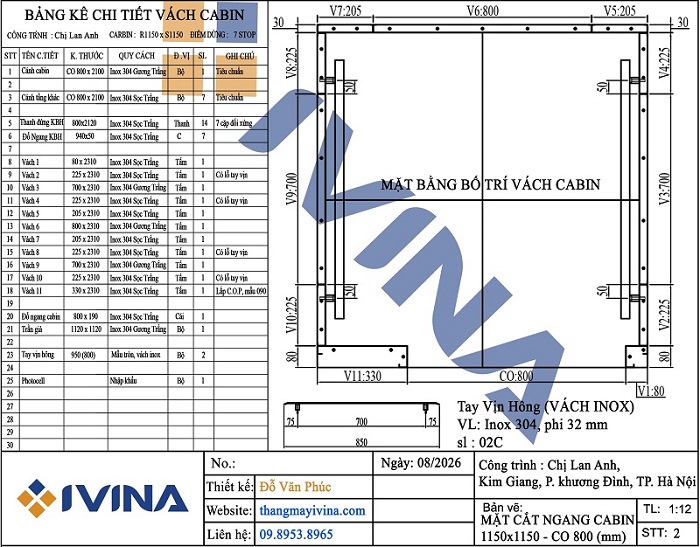

Bản vẽ mặt cắt ngang giếng thang máy kích thước hố 1750 x 1500 mm
– Bản vẽ mặt cắt ngang giếng thang mô tả về không gian trong giếng thang khi nhìn từ trên xuống.
Mặt cắt mái trên cùng thang máy
Mặt cắt mái trên cùng hố thang máy
Bản vẽ tham khảo về Mặt cắt mái trên cùng
Đây là bản vẽ chi tiết cấu trúc phần mái – vị trí cao nhất hành trình thang máy kết thúc. Bản vẽ này cung cấp thông tin về chiều rộng – chiều cao, kích thước – vị trí móc treo palang, vị trí đặt tủ điều khiển, các lớp vật liệu xây dựng, các yếu tố kỹ thuật khác như cửa thoáng gió… Qua bản vẽ này sẽ bảo đảm khu vực mái có đủ không gian và an toàn cho việc lắp đặt và bảo trì thang máy sau này.

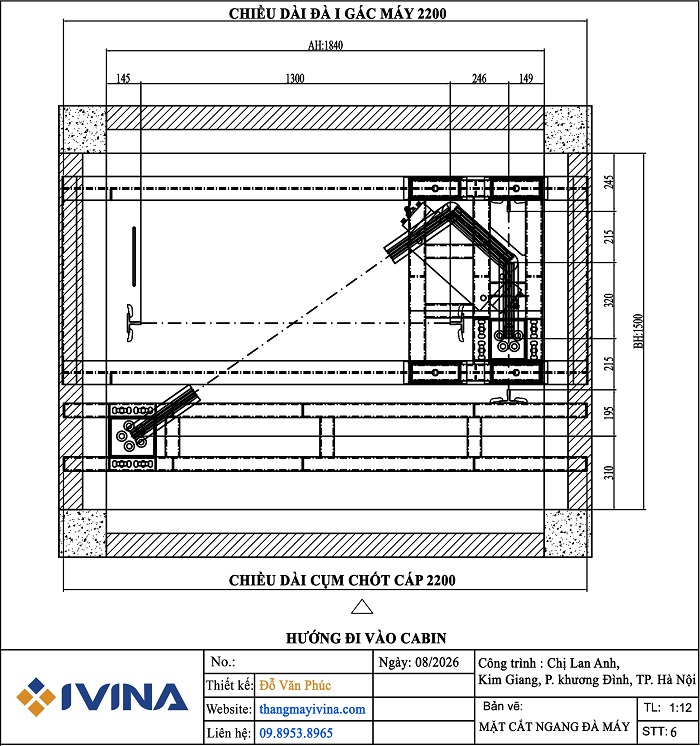

Bản vẽ 3D sàn đặt máy
Bản vẽ 3D sàn đặt máy thang máy chưa xây gạch
Bản vẽ 3D sàn đặt máy thang máy đã xây gạch
Bản vẽ này giúp trực quan hóa không gian đặt các thiết bị như máy kéo thang máy và tủ điều khiển thang máy. Bản vẽ 3D sàn đặt máy rất hữu ích trong việc lên kế hoạch bố trí các thiết bị sao cho tối ưu không gian và đảm bảo an toàn cho quá trình vận hành.

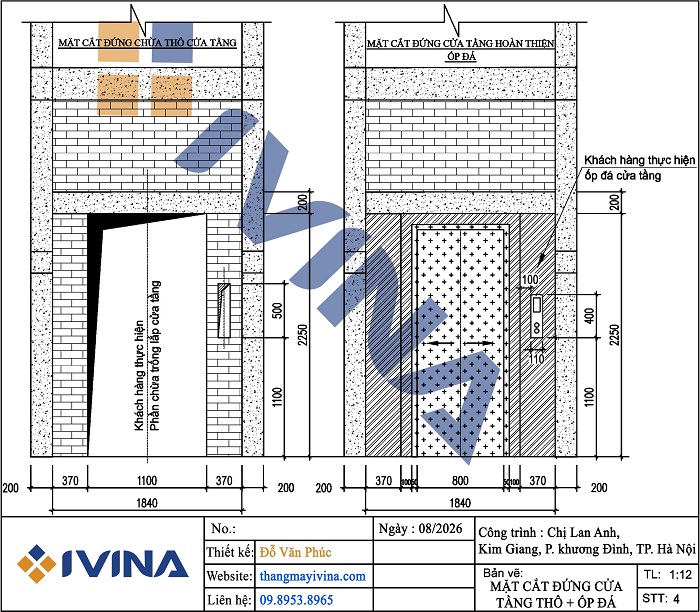

Cửa tầng xây chờ thô thang máy
Bản vẽ tham khảo về Cửa tầng xây chờ thô
Bản vẽ này mô tả chi tiết về kích thước và vị trí của các cửa thang tại mỗi tầng trong giai đoạn xây thô. Từ đó đảm bảo các ô chờ cửa tầng sẽ phù hợp với kích thước và vị trí của cửa cabin.
Xây dựng giếng thang máy không hề phức tạp, việc quan trọng bạn cần chọn được đơn vị cung cấp thang máy uy tín, nơi có thể tư vấn, hướng dẫn và cung cấp bản vẽ thang máy hoàn chỉnh ngay từ ban đầu. Bạn cũng nên tìm hiểu kĩ thông tin và đặc biệt không chủ quan tự mình quyết định xây dựng giếng thang khi chưa tham khảo ý kiến từ những người có chuyên môn về thang máy. Liên hệ ngay tới chúng tôi nếu bạn có điều gì thắc mắc và cần được giải đáp về bản vẽ hố thang máy. Chúng tôi rất sẵn lòng tư vấn những giải pháp phù hợp nhất cho bạn.
