Thông số kỹ thuật kích thước thang máy gia đình 450kg
– Thang máy: Tải khách
– Tải trọng: 450kg
– Tốc độ: 60m/phút
– Số điểm dừng: 3 Stops
– Kích thước hố chưa dựng khung : AH 1770 x BH 1750 mm (Rộng x Sâu)
– Kích thước phủ bì khung thép đã dựng khung : AH 1750 x BH 1730 mm (Rộng x Sâu)
– Kích thước thông thủy hố : AH 1670 x BH 1650 mm (Rộng x Sâu)
– Kích thước cabin: AA1250 x BB1050 x HH2200 mm (Rộng x Sâu x Cao)
– Kích thước cửa thang: CO800 x H2100 mm (Rộng x Cao)
– Chiều sâu hố pit: 1150mm
– Chiều cao OH: 3820 mm + 1500 mm
– Tổng chiều cao: 12.870 mm
– Hệ điều khiển: Fuji – Nhập khẩu
– Động cơ máy kéo: Fuji – Nhập khẩu
– Nguồn điện: AC 380v 50HZ 3 Phase 30A
Chuẩn bị mặt bằng và hố Pit
Biện pháp thi công: Kiểm tra kích thước ô chờ và cao độ các tầng theo bản vẽ thiết kế.
Thi công chống thấm và vệ sinh sạch sẽ khu vực hố pit (độ sâu tùy thuộc tải trọng thang).
Gia công và lắp dựng khung thép
Sản xuất các cấu kiện thép (thép chấn định hình C) tại xưởng, xử lý bề mặt và phun sơn tĩnh điện hoàn thiện.
Định vị các bản mã chờ tại sàn các tầng và hố pit.
Lắp dựng các cột trụ chính và dầm ngang, liên kết chặt chẽ bằng bu-lông cường độ cao hoặc hàn chuyên dụng.
Dùng nivo và máy trắc đạc kiểm tra độ thẳng đứng, độ vuông góc của toàn bộ khung thép.
Lắp đặt thiết bị thang máy
Lắp đặt hệ thống ray dẫn hướng cho cabin và đối trọng.
Lắp khung cabin, hệ thống phanh cơ, và bộ giảm chấn tại hố pit.
Tiến hành thả cáp tải từ khu vực phòng máy (hoặc đỉnh hố thang không phòng máy) xuống qua các pa-lăng, puly và cố định vào cabin, đối trọng.
Lắp đặt tủ điều khiển, máy kéo và hệ thống cửa tầng.
Hoàn thiện vách kính và bàn giao
Lắp đặt hệ khung nhôm và kính cường lực xung quanh giếng thang (thường làm song song hoặc sau khi dựng khung thép chính).
Kiểm tra an toàn, chạy thử tải (tải tĩnh, tải động) và hiệu chỉnh hệ thống.
Vệ sinh sạch sẽ, lập biên bản nghiệm thu và bàn giao đưa vào sử dụng.
Mặt cắt đứng giếng thang không phòng máy đối trọng sau
Mặt cắt đứng giếng thang máy là bảng vẽ quan trọng nhất trong thiết kế thang máy. Bản vẽ này thể hiện chiều cao tổng thể của giếng thang từ tầng thấp nhất đến tầng cao nhất, bao gồm các kích thước chính xác của các tầng, khoảng cách giữa các tầng, vị trí đặt các thiết bị như ray dẫn hướng, cabin, đối trọng…
Bảng vẽ Mặt cắt đứng giếng thang giúp kỹ sư và kỹ thuật thi công hiểu rõ cấu trúc không gian giếng thang để lắp đặt thang máy đúng chuẩn.
Mặt cắt đứng giếng thang máy là bảng vẽ quan trọng nhất trong thiết kế thang máy. Bản vẽ này thể hiện chiều cao tổng thể của giếng thang từ tầng thấp nhất đến tầng cao nhất, bao gồm các kích thước chính xác của các tầng, khoảng cách giữa các tầng, vị trí đặt các thiết bị như ray dẫn hướng, cabin, đối trọng…
Bảng vẽ Mặt cắt đứng giếng thang giúp kỹ sư và kỹ thuật thi công hiểu rõ cấu trúc không gian giếng thang để lắp đặt thang máy đúng chuẩn.
Mặt cắt đứng giếng thang 450kg không phòng máy, đối trọng sau
Kích thước mặt cắt ngang hố thang máy 1670x1650mm.
Mặt cắt ngang tầng thang máy kính là bản vẽ kỹ thuật thể hiện chiều rộng, chiều sâu thông thủy của khung thép, vị trí cabin, vị trí đặt hệ thống đối trọng, ray dẫn hướng và kích thước cửa tầng theo phương nằm ngang. Kích thước thang máy 450kg này giúp thợ xây dựng đúng diện tích và định hình hướng di chuyển chính xác cho thiết bị
Kích thước thông thủy: 1670x1650mm (Chiều rộng và chiều sâu lòng hố thang thực tế bên trong sau khi hoàn thiện xây trát, dựng khung thép).
Vị trí cabin: 1250x1050mm (Khoảng không gian trung tâm chứa buồng thang di chuyển lên xuống).
Hệ thống đối trọng: Nằm ở phía sau cabin.
Ray dẫn hướng: T78 Cố định hai bên tường để giữ cabin và đối trọng không bị rung lắc.
Cửa tầng: Thể hiện khoảng rộng của cửa ra vào trước và sau khi hoàn thiện lắp ố

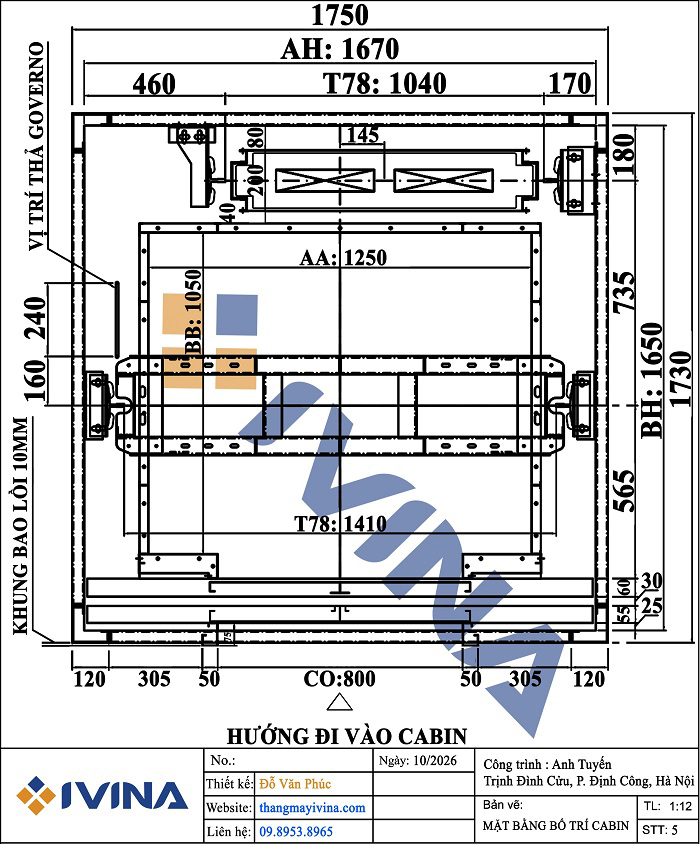

Kích thước lắp đặt bản vẽ thang máy gia đình 1670x1650mm
Bản vẽ khung dưới kết hợp Puly truyền dưới thang máy
Khung dưới kết hợp puly truyền dưới: là giải pháp thiết kế cơ khí trong hệ thống truyền động cáp kéo của thang máy (thường áp dụng cho các dòng thang máy gia đình (homelift) hoặc công trình bị giới hạn chiều cao tầng trên cùng), trong đó puly dẫn hướng/ puly tải được bố trí lắp đặt ngay dưới đáy khung cabin.
Khung dưới (Khung ngang dưới / dầm dưới cabin): Là kết cấu dầm thép chịu lực chính nằm ở đáy khung cabin, có nhiệm vụ nâng đỡ toàn bộ sàn và cabin, đồng thời là điểm gá lắp trực tiếp hệ thống trục và puly truyền động phía dưới.
Puly truyền dưới (Puly đáy): Là các bánh xe ròng rọc thép/gang có rãnh cáp, được gắn cố định vào phần khung dưới của cabin hoặc dưới hố pit. Dây cáp tải từ máy kéo sẽ vòng qua các puly này để đổi hướng chuyển động, giúp phân bổ lại tỷ lệ truyền cáp (thường là tỷ lệ 2:1).
Nguyên lý hoạt động: Thay vì treo trực tiếp cáp vào đỉnh cabin theo kiểu truyền thống 1:1, hệ thống truyền dưới giúp lực kéo được nhân đôi hoặc phân tán qua puly lắp ở đáy, giúp động cơ hoạt động nhẹ nhàng hơn, đồng thời giảm thiểu tối đa chiều cao phòng máy.

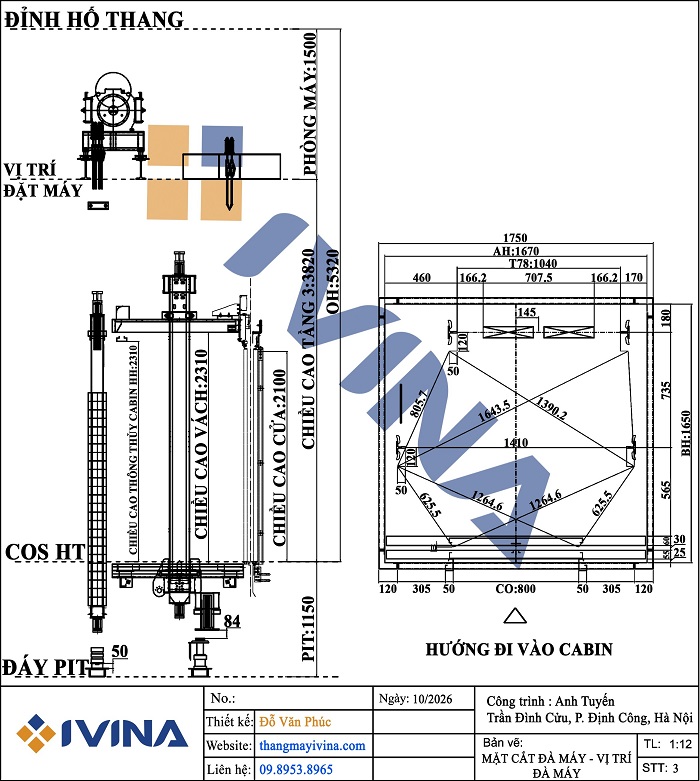

Kích thước lắp đặt thang máy gia đình 450kg khung dưới + Puly (Hệ truyền dưới đáy cabin)
Kích thước mặt cắt ngang đà máy
Bản vẽ mặt cắt ngang đà máy: (thường liên quan đến bản vẽ hố thang máy) là hình cắt ngang qua khu vực giếng thang, thể hiện chi tiết vị trí, kích thước và cách bố trí của các thanh dầm/đà chịu lực (đà linteau, đà giữ rail) dùng để gác máy kéo, treo cửa tầng hoặc cố định hệ thống ray dẫn hướng dọc theo vách hố thang.
Vai trò và chi tiết thể hiện
Vị trí đà máy : Xác định khoảng cách cao độ và vị trí neo giữ dầm thép/bê tông vào tường hố thang để triệt tiêu độ rung lắc và đảm bảo an toàn cho ray.
Kích thước thông thủy: Thể hiện chiều rộng, chiều sâu lòng hố thang và vị trí tương đối giữa cabin với hệ thống đà.
Điểm kỹ thuật chờ: Giúp thợ nề hoặc đội xây dựng chừa sẵn các lỗ kỹ thuật, râu thép hoặc dầm gác đúng vị trí thiết kế trước khi lắp đặt thiết bị cơ khí.

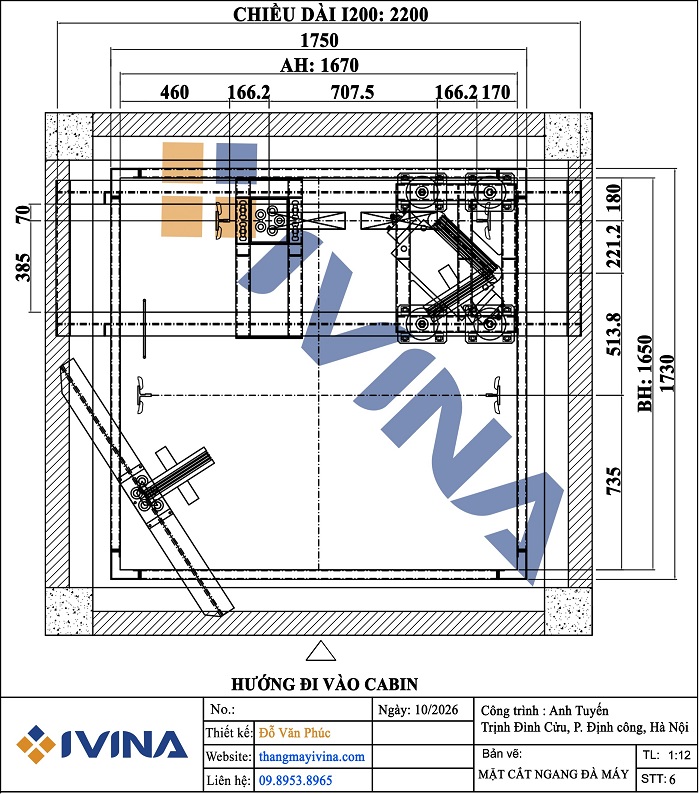

Kích thước lắp đặt mặt cắt ngang đà máy ngang, hệ truyền dưới cabin
Bản vẽ mặt cắt ngang cabin
Bản vẽ mặt cắt ngang cabin (thiết kế vách cabin thang máy) là hình cắt theo mặt phẳng nằm ngang, thể hiện kích thước chiều rộng, chiều sâu, bố trí nội thất vách, sàn, vị trí cửa của khoang cabin.
Vai trò và chi tiết thể hiện
Xác định kích thước: Cho biết số đo thông thủy, chiều rộng và chiều sâu thực tế của cabin.
Bố trí chi tiết: Thể hiện vị trí lắp vách, bảng điều khiển, tay nắm và cửa ra vào.
Kiểm tra không gian: Giúp thợ lắp đặt đối chiếu khoảng cách giữa cabin với hố thang và đối trọng.

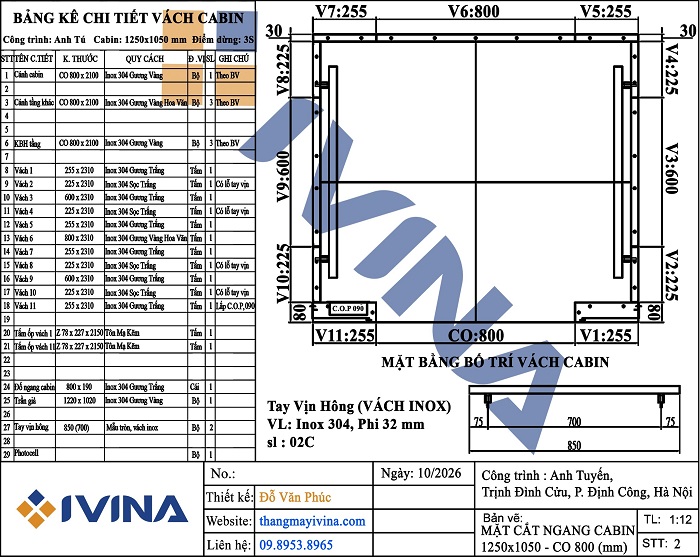

Kích thước lắp đặt mặt cắt ngang cabin 1250x1050mm – CO 890x2100mm
Kích thước khung bao cửa tầng thang máy
Kích thước khung bao cửa tầng thang máy kính là bản vẽ kỹ thuật chi tiết thể hiện kết cấu, kích thước và cách lắp đặt phần khung viền xung quanh cửa thang máy tại mỗi tầng đối với dòng thang vách kính.

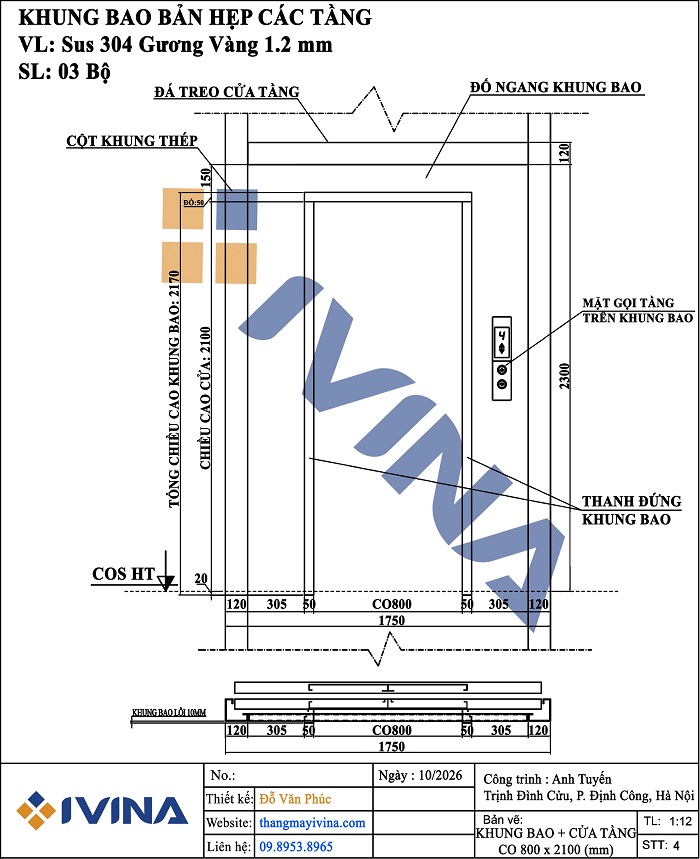

Kích thước chi tiết chính khung bao bản hẹp cửa tầng CO800 x 2100mm
Chi tiết chính trong bản vẽ khung bao cửa tầng
Kích thước thông thủy cửa: CO800 x H 2100mm (Chiều rộng x chiều cao).
Loại khung bao bản hẹp: Bản 50mm cao 2170mm (ôm vách kính).
Phần hiển thị (mặt gọi tầng, bảng LED) đặt bên phải gắn trên kính.
Nếu Quý khách đang phân vân chưa lựa chọn được kích thước thang máy inox với kết cấu giếng thang được xây bằng gạch và bê tông phù hợp cho không gian nhà, thì Quý khách có thể tham khảo bảng thông số kỹ thuật thang máy gia đình tiêu chuẩn (Đối trọng sau và Đối trọng Hông) dưới đây.
Với những thông số về kích thước hố PIT, kích thước OH trên Quý khách có thể lựa chọn tốc độ thang từ 60m/phút đến 90m/phút (1m/s hoặc 1.5m/s). Trải nghiệm những hành trình thang máy êm ái và tiết kiệm thời gian.
Bảng thông số kỹ thuật thang gia đình đối trọng sau.
Kích thước thang máy gia đình đối trọng sau
Bảng thông số kỹ thuật thang máy gia đình đối trọng hông
Kích thước thang máy gia đình đối trọng hông
THANG MÁY IVINA là đơn vị Tư vấn – Thiết kế – Cung cấp – Lắp đặt – Đấu thầu Thang máy gia đình đối trọng sau hoặc hông 1000kg hàng đầu Việt Nam. Quý khách hàng cần tư vấn về bản vẽ xây dựng, báo giá và catalog. Xin hãy liên hệ trực tiếp với chúng tôi (vào bất kể thời gian nào) chúng tôi cũng sẽ tận tình tư vấn miễn phí!….
