Thông tin khách hàng
– Chủ đầu tư: Chị Ngọc
– Địa chỉ: Liền Kề 26TT25 Đức Giang, Long Biên, TP. Hà Nội
Thông số kỹ thuật
– Dự án: Nhà ở 6 điểm dừng
– Loại thang: Thang máy khung thép vách kính cabin inox sọc nhuyễn xen inox gương, xen kính. cửa kính.
– Khung: Thép sơn tĩnh điễn màu nâu
– Số lượng: 01 thang máy
– Phòng máy: Không phòng máy
– Đối trọng: Sau
– Tải trọng: 450kg
– Kích thước hố thang: 1900 x 1600 mm (Rông x Sâu)
– Kích thước cabin: 1400 x 1000 mm (Rông x Sâu)
– Cabin: Vách trái viền inox sọc nhuyễn kết hợp kính, vách phải và vách sau Inox 304 sọc nhuyễn xen inox trắng gương
– Cửa mở: 800 x 2100 mm ( Rộng x Cao)
– Cửa cabin cánh CO mở tự động từ tâm về 2 phía, bằng viền Inox 304 sọc nhuyễn kết hợp kính
– Động cơ: TorinDriver GTW9 – Nhập khẩu
– Hệ điều khiển: Tủ AS380S – Nhập khẩu
– Tốc độ: 60m/Phút
– Số điểm dừng: 6 Stop
– Số lượng người: 06 người
– Hố Pít: 600 mm (Sâu)
– OH: 3300 + 1200 = 4500 mm (Cao OH)
– Giếng thang được làm bằng khung thép ốp vách kính
– Hệ khung cột, thanh ngang hố thang máy bằng thép gấp (cột chính nhôm gấp V120x120x40 x4 mm tại bốn góc, thanh ngang tại đà tầng và giữa tầng liên kết 4 cột chính… và các vật tư phụ kiện kèm theo. Sơn tĩnh điện màu theo yêu cầu của khách hàng.
– Bảng điều khiển và nút gọi thang máy cơ học (có thể thay thế bằng nút gọi thang máy cảm ứng)
– Thiết kế sang trọng, thời thượng
– Tay vịn tròn tiêu chuẩn (tùy chọn bổ sung)
Thông số kỹ thuật thang máy gia đình nhà Chị Ngọc tải trọng 450kg đối trọng sau, cửa mở tim

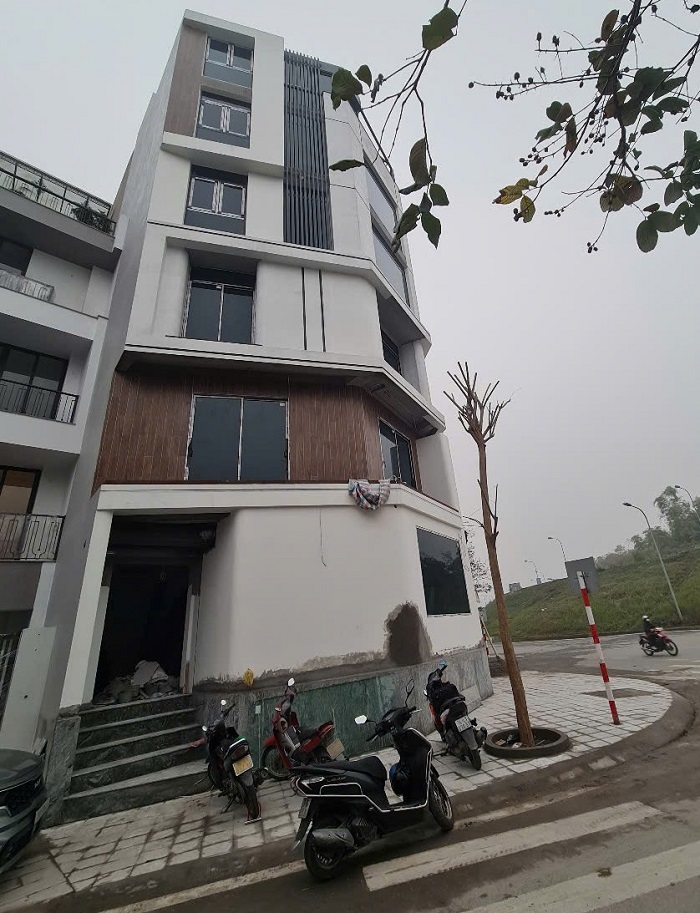

Hình ảnh thực tế thang máy homelift 450kg Chị Ngọc

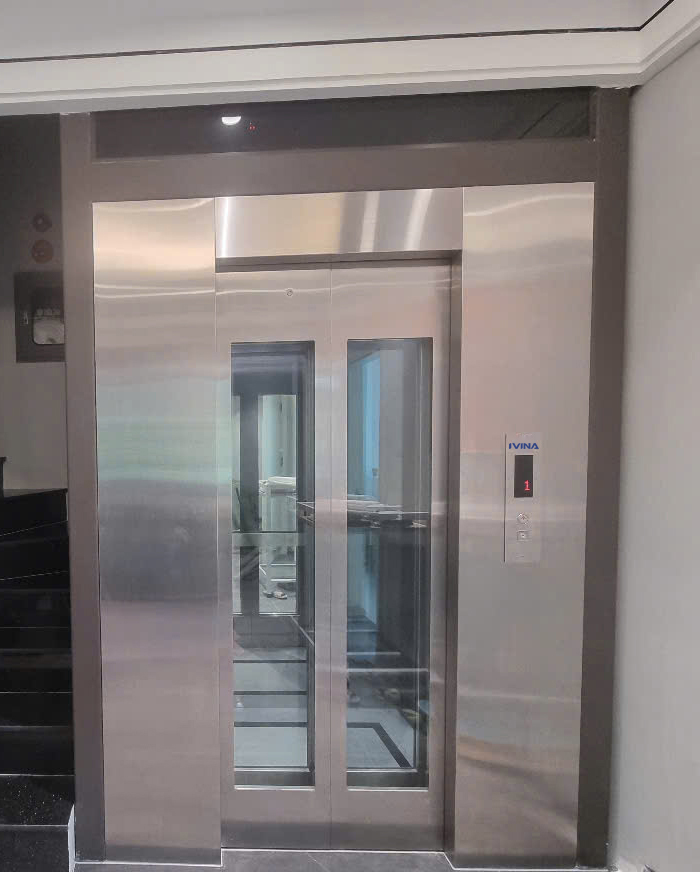

Cửa tầng 1, 2, 3, 4, 5, 6 KT 800 x 2100 mm inox sọc nhuyễn kết hợp kính

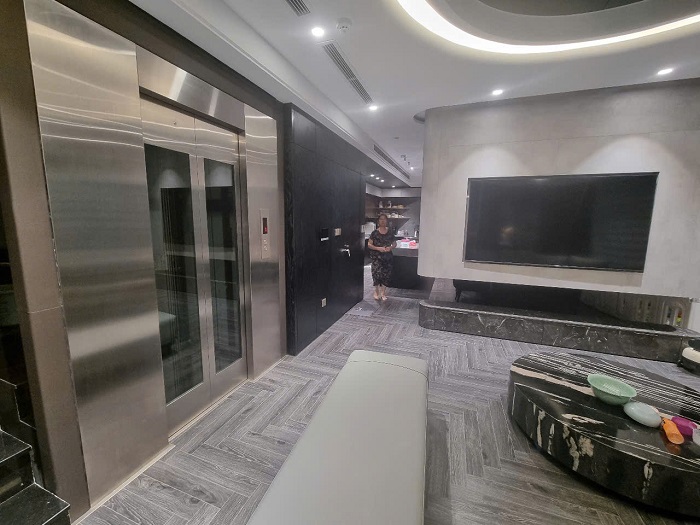

Thang máy homelift cửa tầng cánh kính viền inox
Khung bao cửa tầng bản rộng
Vách cabin
– Vách cabin inox 304 sọc nhuyễn xen inox gương, kính. Vách cabin có tác dụng che chắn, đảm bảo an toàn cho người và hàng hóa trong cabin

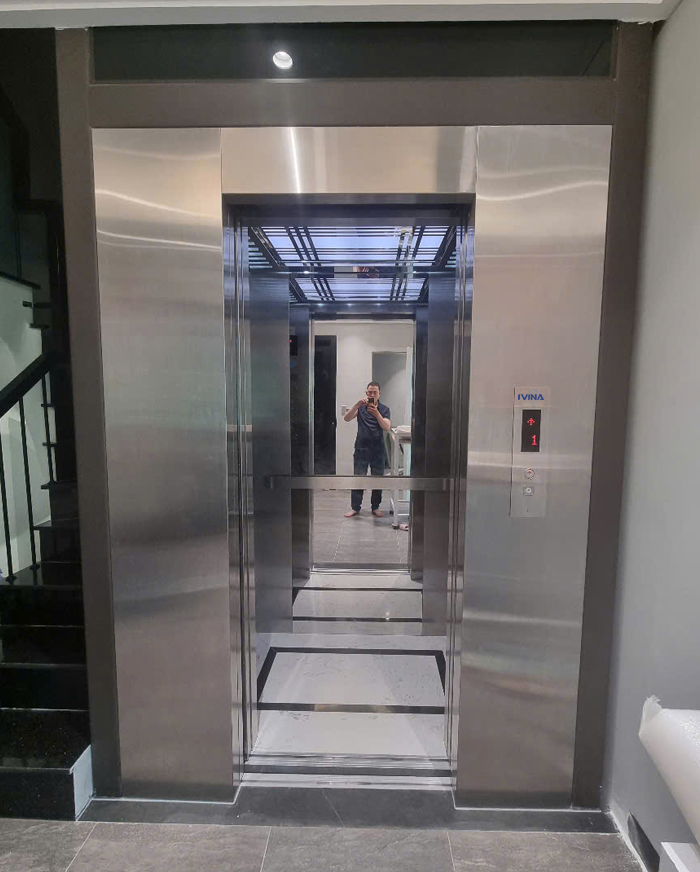

Thang máy Homelift Kích thước cabin 1400 x 1000 mm (Rộng x Sâu) tay vịn dẹt

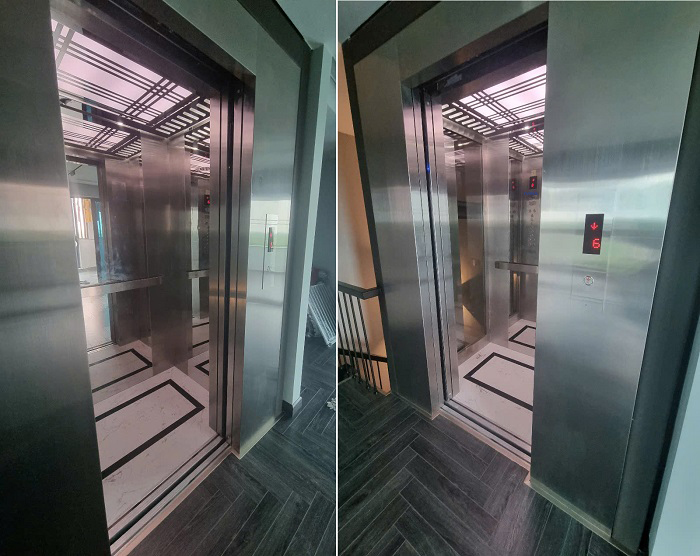

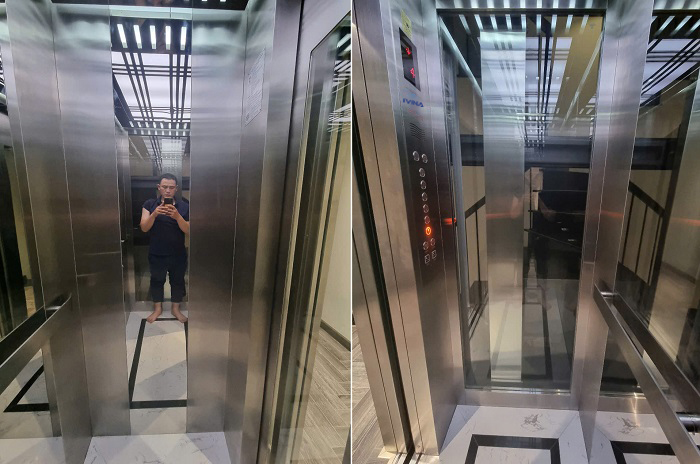

Vách trái, phải cabin thang máy homelift inox 304 sọc nhuyễn xen inox trắng gương kết hợp kính

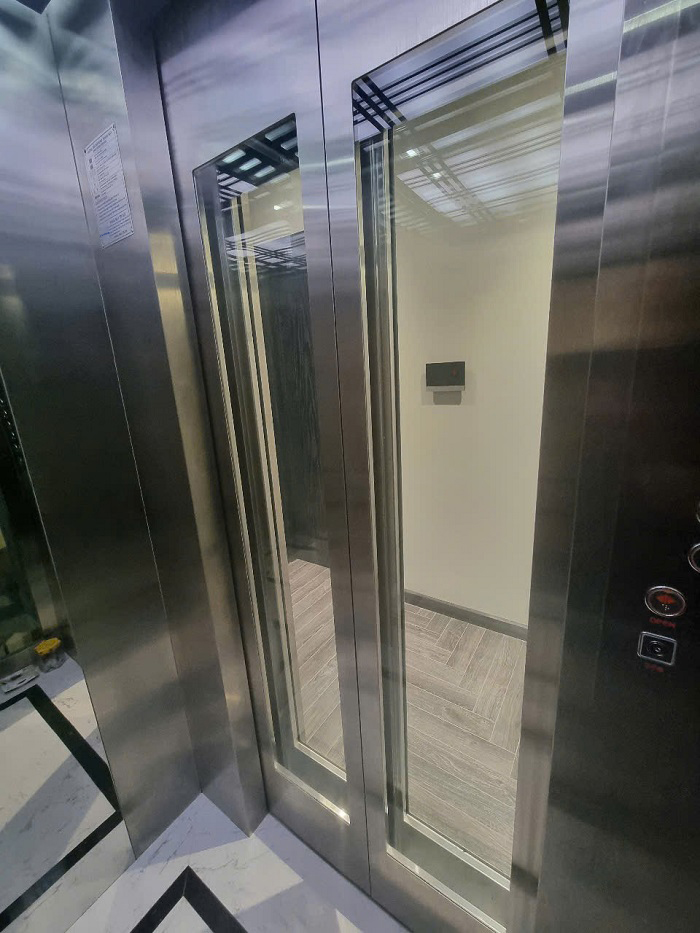

Cửa cabin thang máy kính trắng trong viền inox sọc nhuyễn
Vách trái, vách sau cabin thang máy inox dán vân gỗ xen inox trắng gương, tay vịn dẹt
Trần giả:
– Trần giả là phần trang trí bên trên để che khuất các bộ phận đèn quạt gắn trên nóc cabin. Trần giả inox trắng gương.
– Trần: Trần cabin với đèn LED chiếu sáng dịu nhẹ, kết hợp hoa văn CNC tinh xảo, tạo nên không gian ấm cúng và sang trọng.

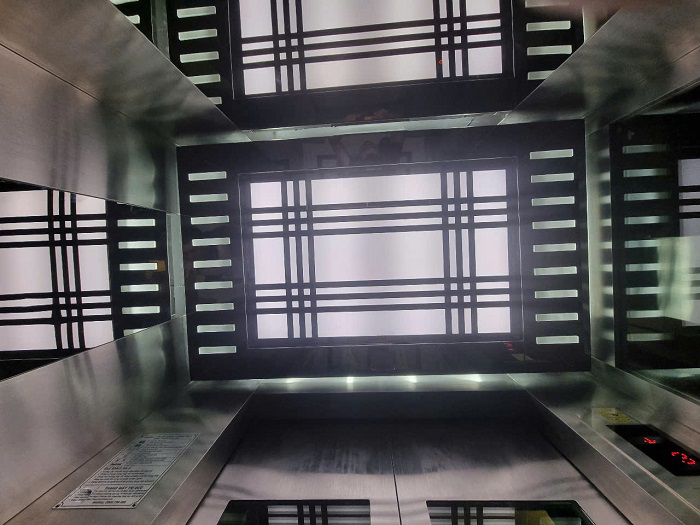

Trần giả inox trắng gương cắt CNC
Sàn cabin:
– Sàn: Sàn thang máy được làm từ đá tự nhiên màu trắng vân kết hợp viền đencao cấp, không chỉ bền bỉ mà còn dễ dàng lau chùi.

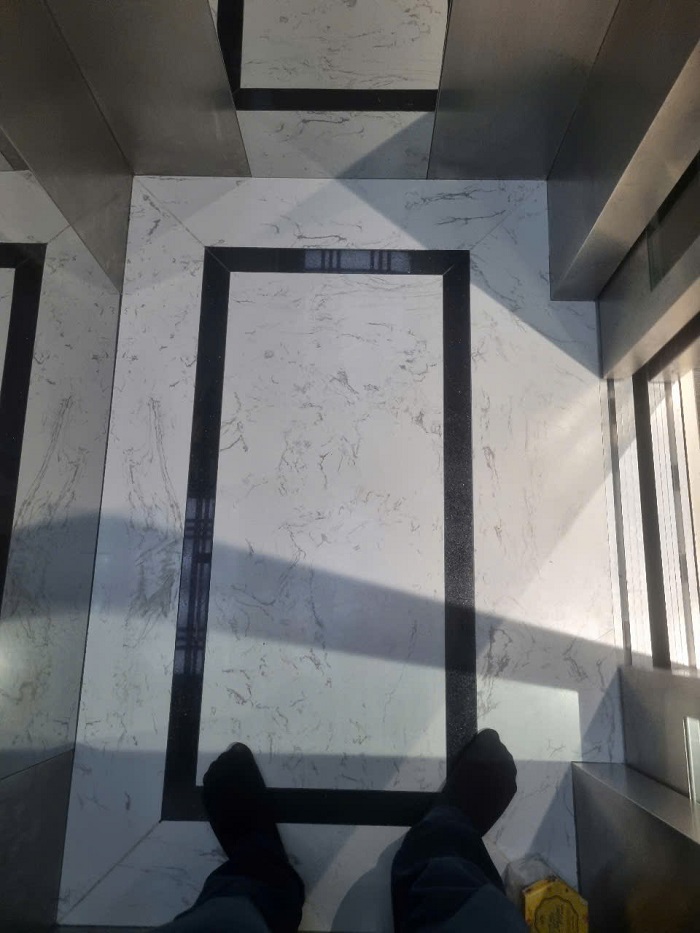

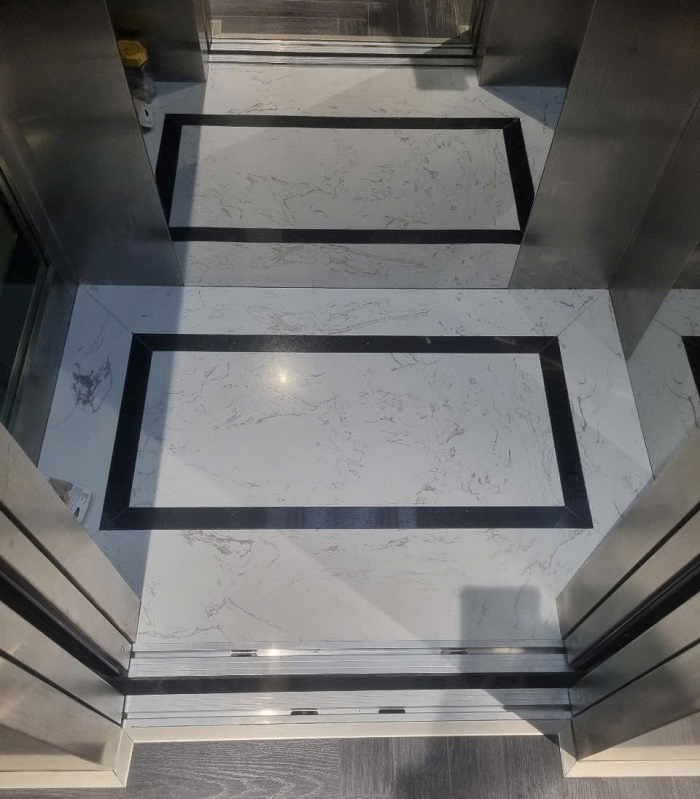

Sàn thang máy được làm từ đá tự nhiên màu trắng vân kết hợp viền đen
Nóc cabin thang máy
Nóc cabin thang máy Puly truyền trên

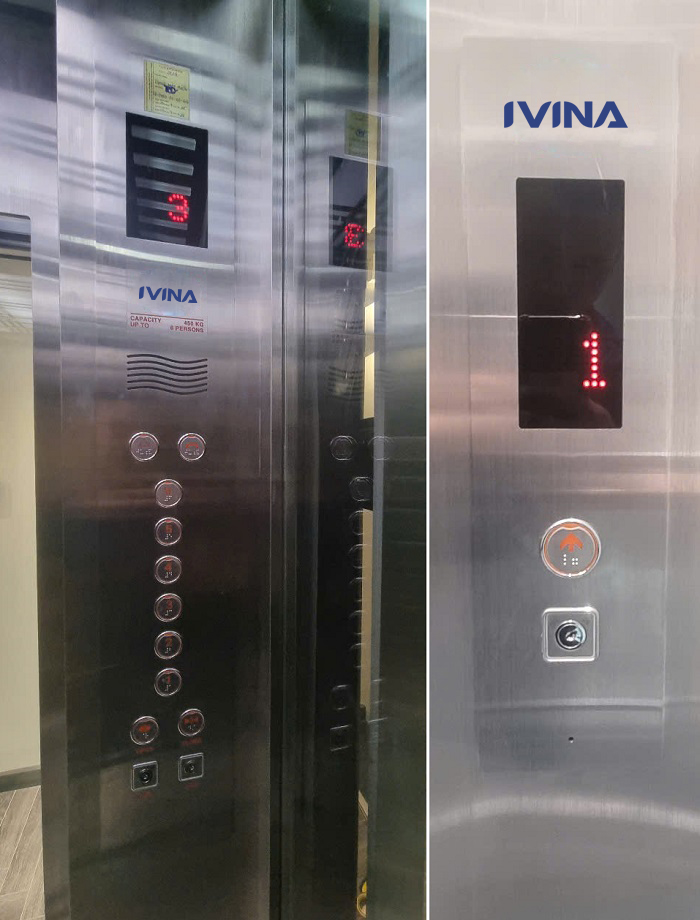

Bảng gọi tầng, cabin thang máy (Button)
– Bảng gọi tầng, cabin thang máy (Button) là bộ phận sử dụng để điều chỉnh đóng mở cabin thang máy và lựa chọn tầng mà người dùng muốn tới. Bảng gọi tầng được coi là phương tiện “giao tiếp” giữa con người và thang máy, thể hiện tính năng thông minh, tiện lợi của chiếc thang máy trong quá trình di chuyển
Bảng gọi tầng, cabin thang máy (Button)
Thông số kỹ thuật động cơ thang máy TorinDrive GTW9

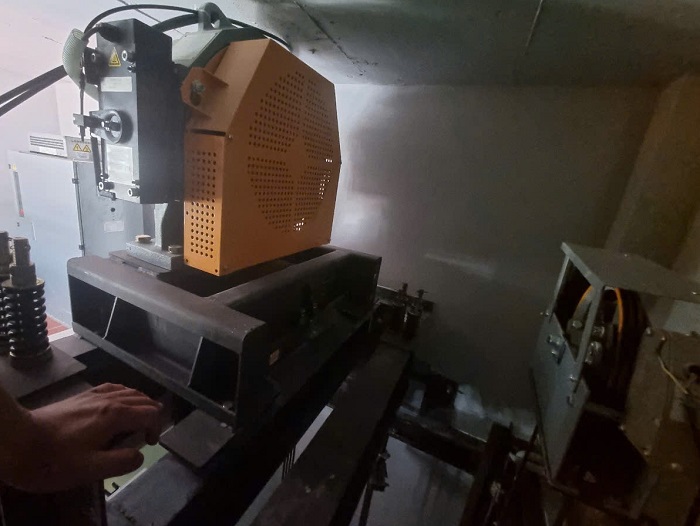

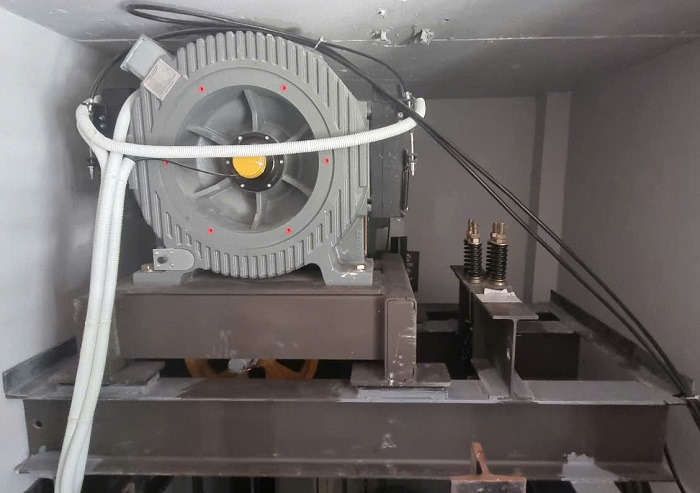

Động cơ máy kéo TorinDriver GTW9
Hệ khung thép gấp V120x120x40 x4 mm tại bốn góc
Hệ khung cột, thanh ngang hố thang máy bằng thép gấp (cột chính nhôm gấp V120x120x40 x4 mm tại bốn góc, thanh ngang tại đà tầng và giữa tầng liên kết 4 cột chính… và các vật tư phụ kiện kèm theo. Sơn tĩnh điện màu theo yêu cầu của khách hàng.

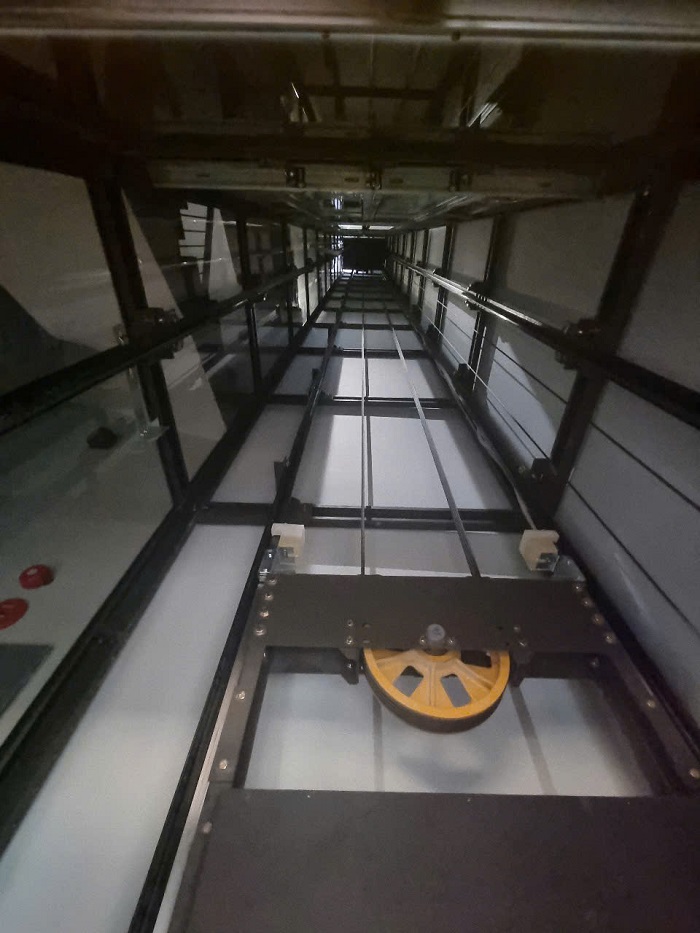

Hệ khung cột, thanh ngang hố thang máy bằng thép gấp
Đối trọng thang máy
– Đối trọng thang máy sử dụng công nghệ truyền động cáp tải. Đối trọng được treo vào đầu cáp tải để tạo lực ma sát giữa rãnh của puly và cáp tải, đồng thời còn có tác dụng cân bằng với khối lượng cabin. Nhờ đó máy kéo hoạt động nhẹ nhàng và ổn định hơn.
– Trong thang máy, cabin và đối trọng thang máy được đặt trên một trục nằm trong mặt phẳng thẳng đứng và được neo bởi các đường ray dẫn hướng để tránh va chạm hoặc ma sát ngoài ý muốn và duy trì quỹ đạo di chuyển lên xuống tuyến tính.
Đối trọng thang máy truyền sau
Hố PIT thang máy
– Hố PIT thang máy kích thước sâu 1200mm nơi mà cabin thang máy di chuyển xuống để tạo ra sự cân bằng với mặt sàn nhà, đó chính là hố thang máy (hay hố pit thang máy).
– Hố pit thang máy bao gồm khoảng không gian trống dưới cùng của giếng thang máy, tính từ đáy giếng thang đến mặt sàn của điểm dừng tầng đầu tiên. Hố pit thang máy thường được tạo ra bằng cách đào sâu xuống bên dưới nền móng nhà, và nó thường được cấu trúc liền vào kiến trúc của tòa nhà để tăng độ vững chắc.
Bộ Governo khống chế vượt tốc thang máy
– Chống vượt tốc thang máy governor là thiết bị rất quan trong hệ thống an toàn của thang máy. Tác dụng chính của governor là kiểm soát tốc độ, đảm bảo tốc độ thang luôn trong giới hạn an toàn đã được thiết lập trước. Governor thang máy kết hợp với bộ căng cáp dưới và thắng cơ thang máy tạo lên hệ thống an toàn cho thang.
Thông số kỹ thuật
– Vị trí: Lắp ở trên đỉnh và dưới đáy của hố thang, được kết nối với nhau bằng cáp kéo
– Đường kính cáp kéo: Φ8
– Chức năng: Đảm bảo an toàn cho Cabin thang máy.
– Nguồn điện: 01 pha 220V/50Hz
– Tốc độ: 0,25m/s 1m/s 1,5m/s 2m/s 2,5m/s
Các tính năng governor:
– Kiểm soát tốc độ
– Kích hoạt phanh
– Bảo vệ an toàn cho người và thiết bị
Bộ khống chế vượt tốc governo thang máy homeliftTHANG MÁY IVINA là đơn vị Tư vấn – Thiết kế – Cung cấp – Lắp đặt – Đấu thầu Thang máy kính gia đình 350kg đối trọng sau . Quý khách hàng cần tư vấn về bản vẽ xây dựng, báo giá và catalog. Xin hãy liên hệ trực tiếp với chúng tôi (vào bất kể thời gian nào) chúng tôi cũng sẽ tận tình tư vấn miễn phí!….
Thang Máy IVINA: Miễn phí tư vấn thiết kế bản vẽ
