Thông tin khách hàng
– Chủ đầu tư: Chị Minh

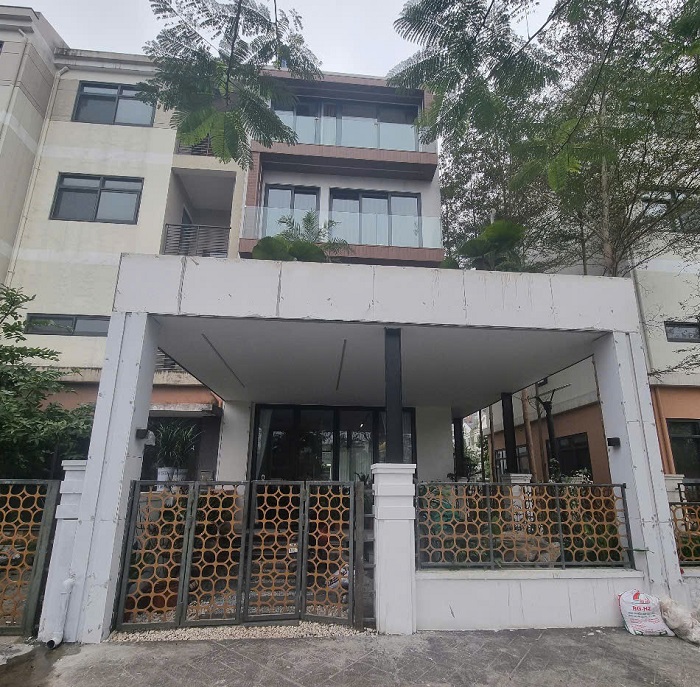

– Địa chỉ: Biệt thự Sstarlake, Tây Hồ, TP. Hà Nội
Thông số kỹ thuật
– Dự án: Nhà ở 4 điểm dừng
– Loại thang: Thang máy khung thép vách kính đen vách cabin inox sọc nhuyễn đồng.
– Khung: Thép sơn tĩnh điễn màu kem
– Số lượng: 01 thang máy
– Phòng máy: Không phòng máy
– Đối trọng: Sau
– Tải trọng: 350kg
– Kích thước hố thang: 1500 x 1500 mm (Rông x Sâu)
– Kích thước cabin: 1000 x 900 mm (Rông x Sâu)
– Cabin: Vách trái kính cường lực viền inox sọc nhuyễn đồng, vách phải và vách sau Inox sọc nhuyễn đồng
– Cửa mở: 650 x 2100 mm ( Rộng x Cao)
– Cửa cánh mở bản lề về 1 phía, bằng khung thép sơn tĩnh điện kết hợp kính cường lực
– Động cơ: Montanari MGV25S
– Hệ điều khiển: Nice 3000 nhập khẩu
– Tốc độ: 30m/Phút
– Số điểm dừng: 4 Stop
– Số lượng người: 04 người
– Hố Pít: 600 mm (Sâu)
– OH: 4200 mm(Cao OH)
– Giếng thang được làm bằng khung thép
– Hệ khung cột, thanh ngang hố thang máy bằng thép gấp (cột chính nhôm gấp V120x120x40 x4 mm tại bốn góc, thanh ngang tại đà tầng và giữa tầng liên kết 4 cột chính… và các vật tư phụ kiện kèm theo. Sơn tĩnh điện màu theo yêu cầu của khách hàng.
– Bảng điều khiển và nút gọi thang máy cơ học (có thể thay thế bằng nút gọi thang máy cảm ứng)
– Thiết kế sang trọng, thời thượng
– Tay vịn tròn tiêu chuẩn (tùy chọn bổ sung)
Thông số kỹ thuật thang máy Homelift nhà Chị Minh tải trọng 350kg đối trọng sau, cửa mở bản lề
Hình ảnh thực tế thang máy homelift 350kg Chị Minh

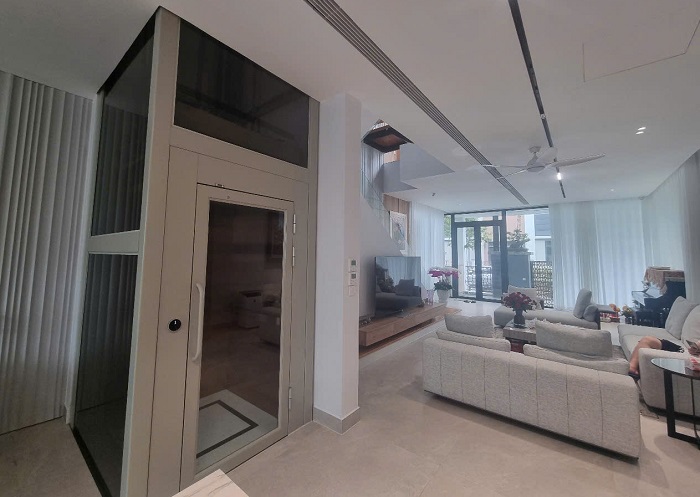

Cửa tầng 1, 2, 3, 4 kích thước 650 x 2100 mm

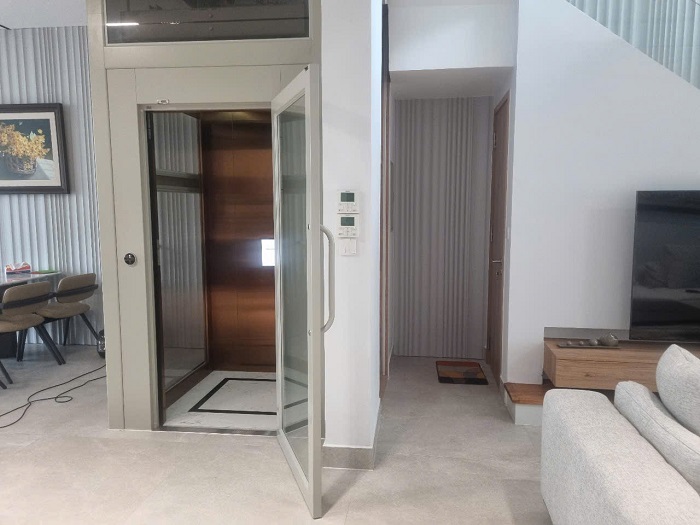

Cửa tầng mở bản lề 1 cánh khung thép sơn tĩnh điện màu kem kết hợp kính
Nút gọi tầng hình tròn
Thang máy homelift khung thép sơn tĩnh điện màu kem
Vách cabin
– Vách trái cabin kính cường lực trắng trong viên inox sọc nhuyễn màu đồng, vách phải và vách sau inox sọc nhuyễn màu đồng. Vách cabin có tác dụng che chắn, đảm bảo an toàn cho người và hàng hóa trong cabin.

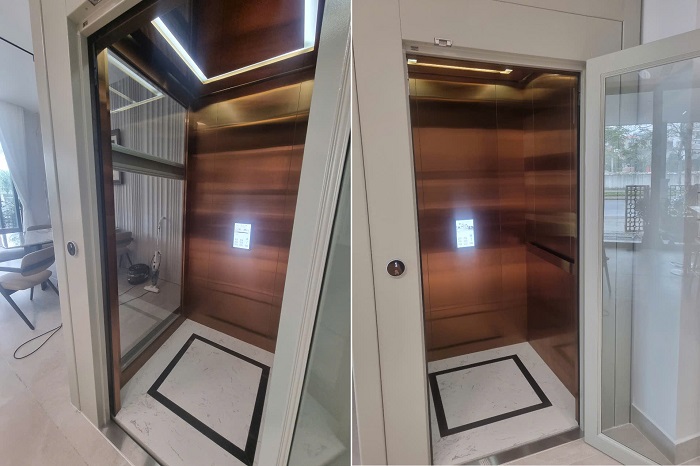

Vách cabin thang máy kính homelift kính viền inox sọc nhuyễn

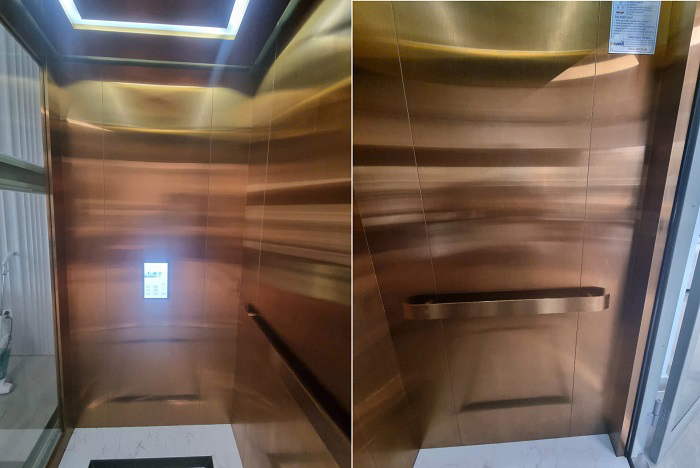

Cabin thang máy kính homelift Kích thước 1000 x 900 mm (Rộng x Sâu) tay vịn dẹt

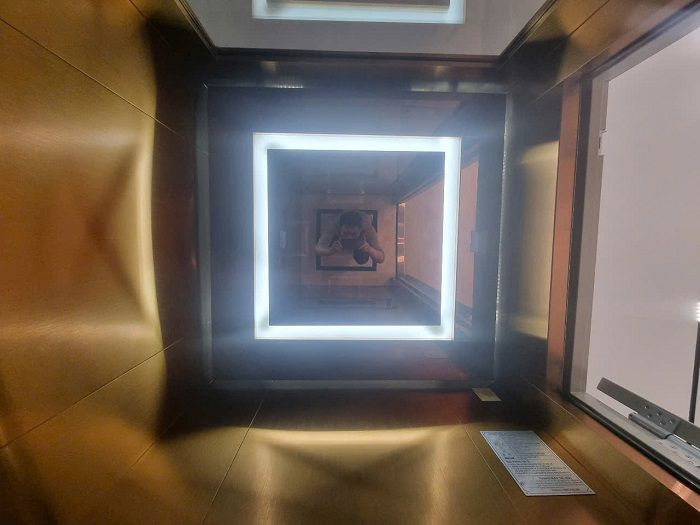

Trần giả:
– Trần giả là phần trang trí bên trên để che khuất các bộ phận đèn quạt gắn trên nóc cabin. Trần giả inox gương đồng.
– Trần: Trần cabin với đèn LED chiếu sáng dịu nhẹ, kết hợp hoa văn CNC tinh xảo, tạo nên không gian ấm cúng và sang trọng.

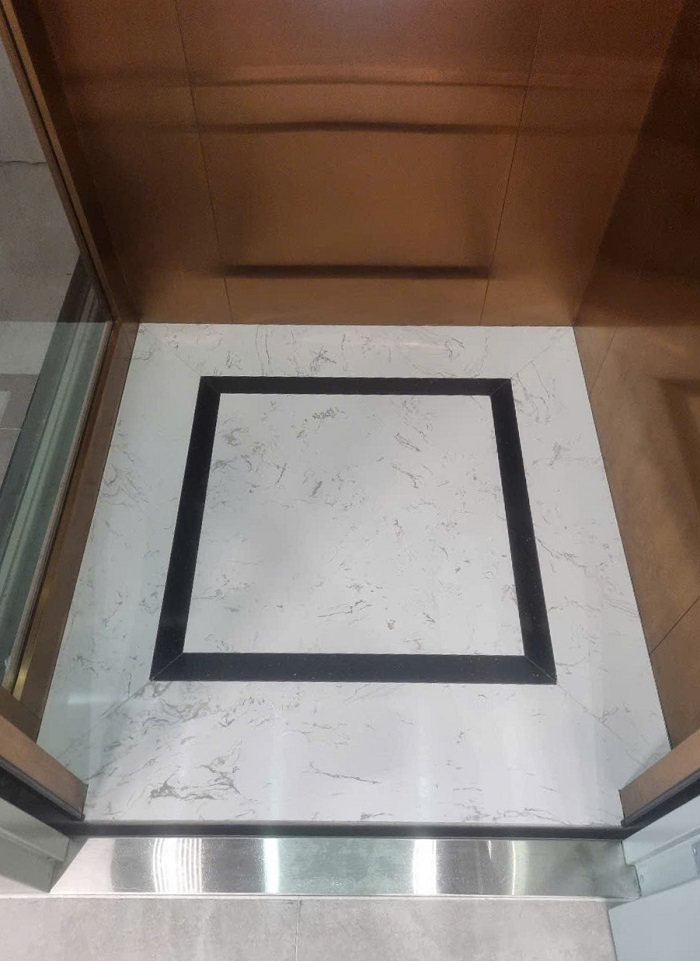

Sàn cabin:
– Sàn: Sàn thang máy được làm từ đá tự nhiên màu trắng vân kết hợp viền đen cao cấp, không chỉ bền bỉ mà còn dễ dàng lau chùi.
Màn hình gọi tầng trong cabin thang máy
Màn hình gọi tầng trong cabin thang máy là bộ phận sử dụng để điều chỉnh đóng mở cabin thang máy và lựa chọn tầng mà người dùng muốn tới. Màn hình gọi tầng trong cabin thang máy được coi là phương tiện “giao tiếp” giữa con người và thang máy, thể hiện tính năng thông minh, tiện lợi của chiếc thang máy trong quá trình di chuyển
Màn hình gọi tầng trong cabin thang máy
Thông số kỹ thuật động cơ máy kéo Montanari MGV25S
Động cơ máy kéo Montanari MGV25S
Hệ khung thép gấp V120x120x40 x4 mm tại bốn góc
Hệ khung cột, thanh ngang hố thang máy bằng thép gấp (cột chính nhôm gấp V120x120x40 x4 mm tại bốn góc, thanh ngang tại đà tầng và giữa tầng liên kết 4 cột chính… và các vật tư phụ kiện kèm theo. Sơn tĩnh điện màu theo yêu cầu của khách hàng.

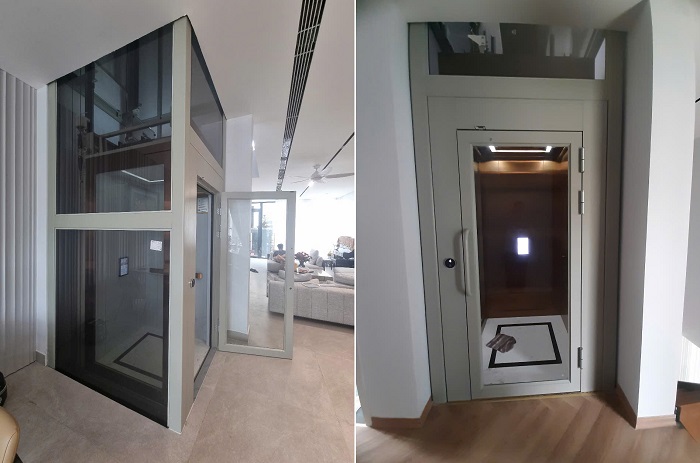

Hệ khung cột, thanh ngang hố thang máy bằng thép gấp
Đối trọng thang máy
– Đối trọng thang máy sử dụng công nghệ truyền động cáp tải. Đối trọng được treo vào đầu cáp tải để tạo lực ma sát giữa rãnh của puly và cáp tải, đồng thời còn có tác dụng cân bằng với khối lượng cabin. Nhờ đó máy kéo hoạt động nhẹ nhàng và ổn định hơn.
– Trong thang máy, cabin và đối trọng thang máy được đặt trên một trục nằm trong mặt phẳng thẳng đứng và được neo bởi các đường ray dẫn hướng để tránh va chạm hoặc ma sát ngoài ý muốn và duy trì quỹ đạo di chuyển lên xuống tuyến tính.

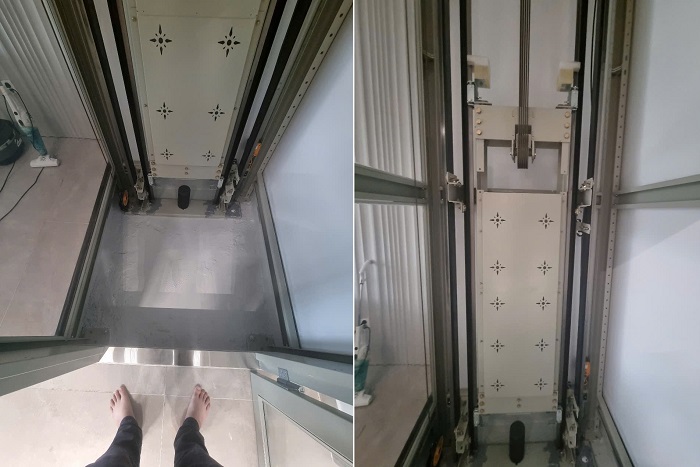

Đối trọng sau thang máy homelift 350kg và puly truyền dưới cabin
Hố PIT thang máy
– Hố PIT thang máy kích thước sâu 600mm nơi mà cabin thang máy di chuyển xuống để tạo ra sự cân bằng với mặt sàn nhà, đó chính là hố thang máy (hay hố pit thang máy).
– Hố pit thang máy bao gồm khoảng không gian trống dưới cùng của giếng thang máy, tính từ đáy giếng thang đến mặt sàn của điểm dừng tầng đầu tiên. Hố pit thang máy thường được tạo ra bằng cách đào sâu xuống bên dưới nền móng nhà, và nó thường được cấu trúc liền vào kiến trúc của tòa nhà để tăng độ vững chắc.
Bộ Governo khống chế vượt tốc thang máy
– Chống vượt tốc thang máy governor là thiết bị rất quan trong hệ thống an toàn của thang máy. Tác dụng chính của governor là kiểm soát tốc độ, đảm bảo tốc độ thang luôn trong giới hạn an toàn đã được thiết lập trước. Governor thang máy kết hợp với bộ căng cáp dưới và thắng cơ thang máy tạo lên hệ thống an toàn cho thang.
Thông số kỹ thuật
– Vị trí: Lắp ở trên đỉnh và dưới đáy của hố thang, được kết nối với nhau bằng cáp kéo
– Đường kính cáp kéo: tối thiếu là Φ6
– Chức năng: Đảm bảo an toàn cho Cabin thang máy.
– Nguồn điện: 01 pha 220V/50Hz
– Tốc độ: 0,25m/s 1m/s 1,5m/s 2m/s 2,5m/s
Các tính năng governor:
– Kiểm soát tốc độ
– Kích hoạt phanh
– Bảo vệ an toàn cho người và thiết bị
Bộ khống chế vượt tốc governo thang máy homeliftTHANG MÁY IVINA là đơn vị Tư vấn – Thiết kế – Cung cấp – Lắp đặt – Đấu thầu Thang máy kính gia đình 450kg đối trọng sau . Quý khách hàng cần tư vấn về bản vẽ xây dựng, báo giá và catalog. Xin hãy liên hệ trực tiếp với chúng tôi (vào bất kể thời gian nào) chúng tôi cũng sẽ tận tình tư vấn miễn phí!….
